12
FR

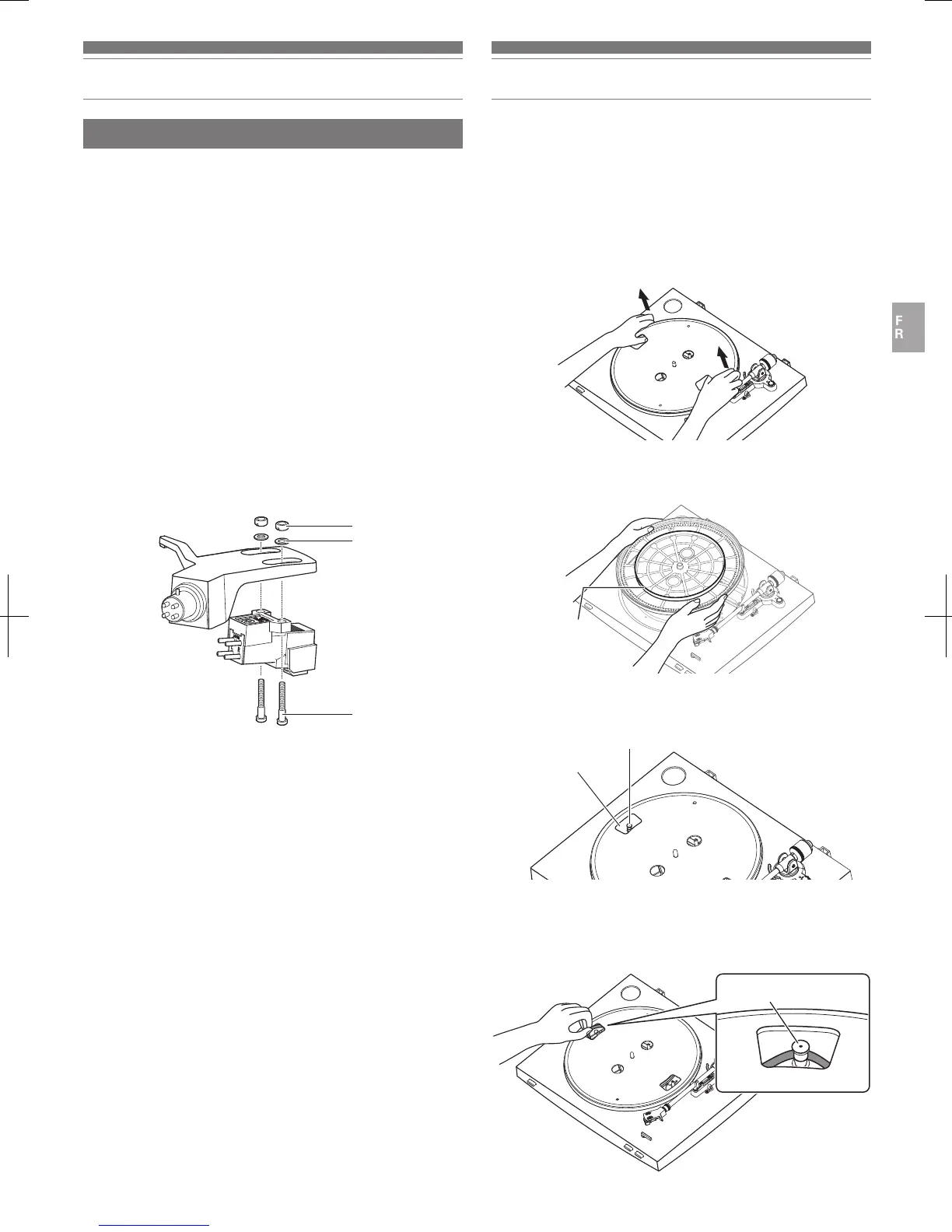

Remplacement d’une cellule
Remplacement par une nouvelle cellule
Reportez-vous au manuel d’utilisation pour la cellule que vous utilisez si vous
remplacez la cellule (AT91R) incluse avec ce produit par une autre cellule
vendue dans le commerce. Après avoir remplacé l’ancienne cellule par une
neuve, vous devez réajuster l’overhang, l’équilibre du bras de lecture et la force
d’appui.
1. Enlevez le porte-cellule du bras de lecture.
•
Maintenez le bras de lecture fermement; puis, enlevez doucement le porte-
cellule.
2. Enlevez la pointe de la cellule.
•
Reportez-vous à “Enlever la pointe de lecture” en p. 11.
3. Enlevez les fils de câble.
•
Veillez à ne pas endommager les fils de câbles.
4. À l’aide d’un tournevis fendu non métallique vendu dans
le commerce, enlevez les vis d’installation, puis enlevez
la cellule du porte-cellule.
5. Reportez-vous au manuel d’utilisation pour les
instructions de montage de la nouvelle cellule.
6. À l’aide d’un tournevis fendu non métallique vendu dans
le commerce, serrez les vis dans les deux emplacements,
puis ajustez l’overhang.
•
Reportez-vous à “Réglage de l’overhang” en p. 13.
•
Une fois les réglages terminés, serrez les vis solidement.
7. Fixez le porte-cellule au bras de lecture.
8. Réglez l’équilibre du bras de lecture et la force d’appui.
•
Reportez-vous à “Equilibre du bras de lecture et force d’appui” en p. 7 pour
effectuer les ajustements.
Remplacement de la courroie
•
La courroie est un élément consommable. Remplacez la courroie si la vitesse
de lecture ralentit ou tourne de manière irrégulière. Comme règle d’or, nous
suggérons de remplacer la courroie une fois par an.
•
Avant de remplacer la courroie, veillez à débrancher la fiche du câble
d’alimentation du produit, de la fiche.
1. Déposez le tapis amortissant en caoutchouc.
2. Déposez le plateau, tournez le plateau, puis enlevez
l’ancienne courroie.
•
Placez vos pouces dans les ouvertures et tirez fortement vers le haut.
3. Placez la nouvelle courroie autour du cercle intérieur.
•
Veillez à ce que la courroie ne se torde pendant l’opération.
4. Fixez le plateau.
•
Alignez une des ouvertures avec la position de la poulie du moteur (laiton coloré).
5. Placez la courroie sur la poulie du moteur (laiton coloré).
•
Saisissez la courroie attachée à l’étape 3 et, tout en la tirant, placez-la sur la
poulie du moteur.
Vis d’installation
Rondelles en
plastique
Écrous
Poulie de moteur (laiton coloré)
Ouverture
Placez la courroie
Poulie de moteur (laiton coloré)
Courroie
