4
Nomes e funções das peças

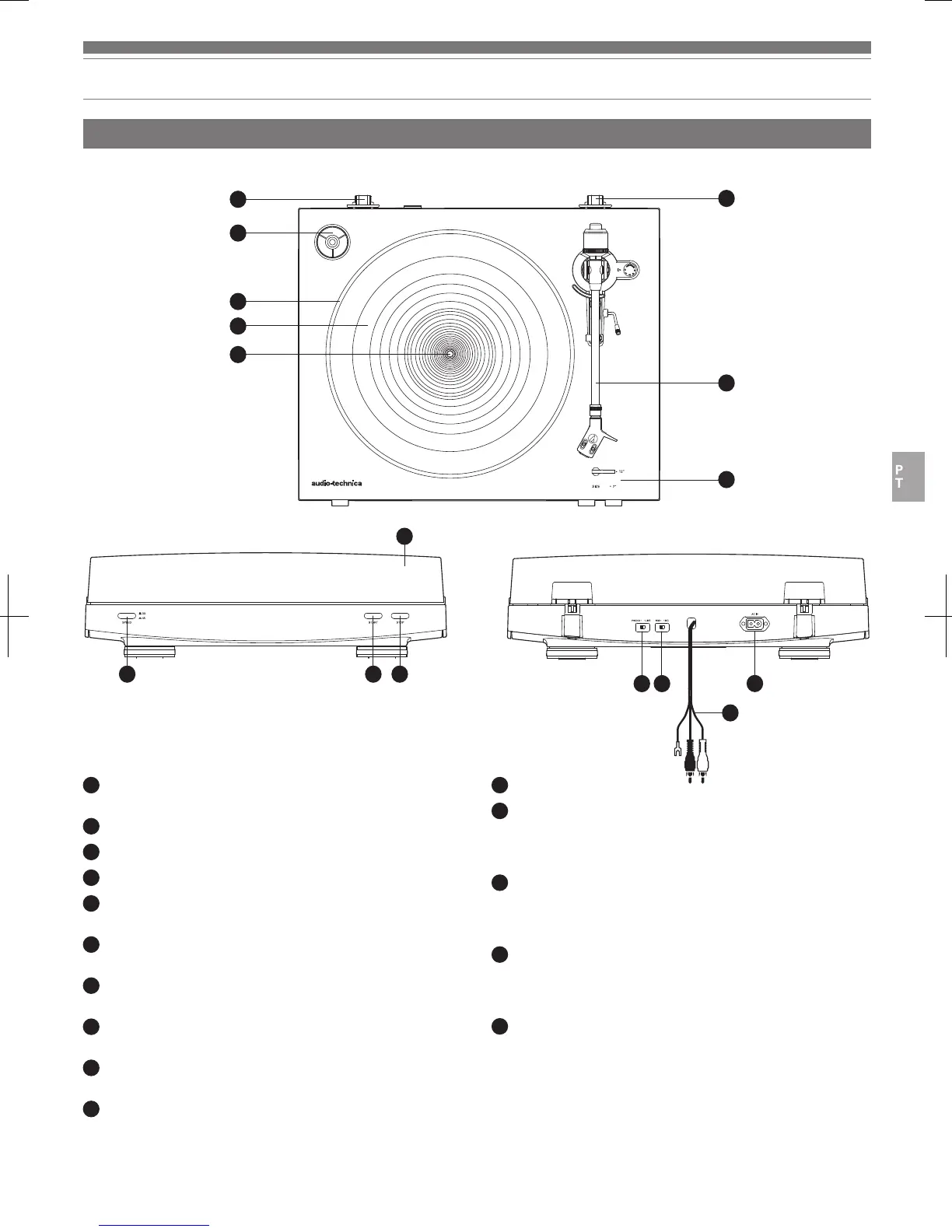

Diagrama geral
8 9
10
11
12 13
15
14
1
2
3
4
5
5
6
7
1
Adaptador de 45 RPM (mostrado no recipiente)
Seleciona a velocidade do prato (33-1/3 ou 45 RPM).
2
Prato
3
Tapete de borracha
4
Eixo
5
Suportes das dobradiças do resguardo de pó
Pontos de fixação para as dobradiças do resguardo de pó.
6
Conjunto do braço
Para ver detalhes, consulte “Braço reprodutor” na pág. 5.
7
Seletor de tamanho
Alterna entre 12" e 7", de acordo com o tamanho do disco.
8
Botão de seleção da velocidade do prato
Seleciona a velocidade do prato (33-1/3 ou 45 RPM).
9
Botão START (INICIAR)
Roda o prato e move o braço.
10
Botão STOP (PARAR)
Coloca o braço em sua posição original e para o disco.
11
Resguardo de pó
12
Interruptor do seletor do pré-amplificador
Se estiver usando um amplificador com conector de entrada PHONO,
coloque este interruptor na posição PHONO. Se estiver ligado ao conector
AUX de um amplificador, coloque este interruptor na posição LINE.
13
Interruptor do seletor da cápsula MM (VM)/MC
Se estiver usando uma cápsula MM (VM), coloque este interruptor na
posição MM. Se estiver usando uma cápsula MC, coloque este interruptor
na posição MC.
14
Cabo de áudio RCA (com fio de aterramento)
Conecte ao conector de entrada PHONO (ligando o fio de aterramento ao
terminal de aterramento, se disponível) ou ao conector de entrada AUX
(LINE) do equipamento conectável.
15
Entrada CA
Conecte aqui o cabo de alimentação.
AT-LP3_UM_V2_ATUS_book.indb 4 2016/11/29 11:18
