25
F
R
Sortie audio
Réglage de niveau de sortie du récepteur
Réglage de niveau Monitor
Entrée courant continu (DC Input)
Sortie Monitor

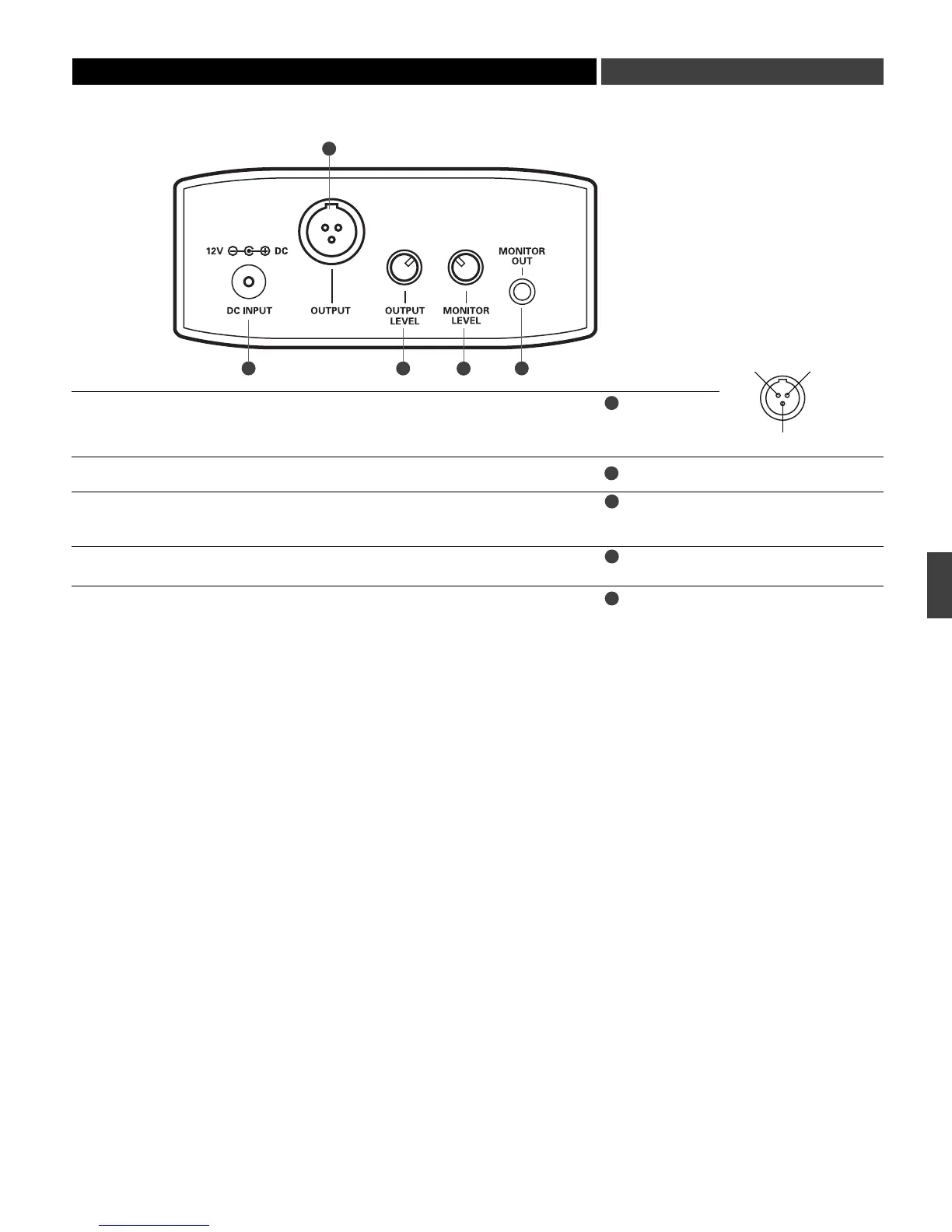

(panneau arrière)
Sortie audio symétrique : sur connecteur mâle de type TA3M. Assignation des contacts : point 1 =
masse (blindage), point 2 = point chaud (“audio +”), point 3 = point froid (“audio –”). La sortie du
récepteur se relie, via un câble blindé deux conducteurs standard, à l’entrée symétrique au niveau
micro d’un caméscope, d’une console de mixage ou d’un amplificateur intégré.
Permet de régler le niveau de sortie du récepteur. Pour augmenter le niveau de sortie, tournez le
potentiomètre dans le sens des aiguilles d’une montre.
Ce réglage de niveau concerne la sortie casque ; il est indépendant des autres potentiomètres de
niveau. Pour augmenter le volume d’écoute, tournez le potentiomètre dans le sens des aiguilles
d’une montre.
Le récepteur peut fonctionner sur une alimentation externe (tension continue 12 Volts, intensité
nominale 500 mA), non livrée.
Sur mini-jack stéréo 3,5 mm (casque)
1110
8
7
8
9
10
11
7
9
7
PIN 1 PIN 3
PIN 2
OM 1800 Series single (Nov.08).qxd:Layout 1 27/11/08 16:25 Page 25
