Gesamtsystem
ATW-R1820 Zweikanalempfänger
ATW-T1801 UniPak™ Body-Pack-Sendemodul
ATW-T1802 Plug-On-Sendemodul

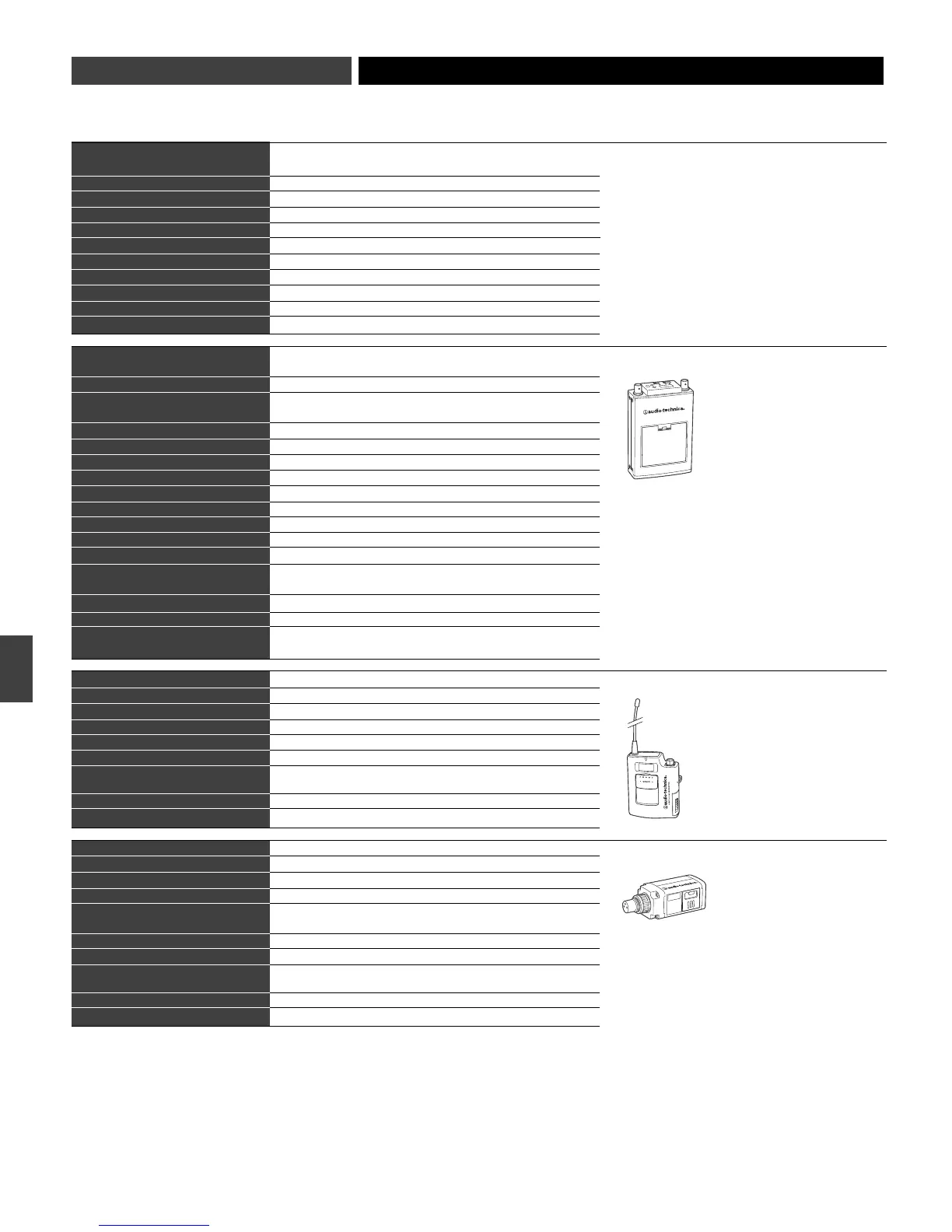

Technische Daten
*
UHF-Betriebsfrequenz
C-Band: 541.500 bis 566.375 MHz
D-Band: 655.500 bis 680.375 MHz
E-Band: 795.500 bis 820.000 MHz
F-Band: 840.125 bis 864.875 MHz
Anzahl der Betriebsfrequenzen insg. 981-996 pro Band
Frequenzstabilität
± 0,005 %, Phase Lock Loop Frequenzkontrolle
Modulationsmodus FM
Normal-Abweichung ±10 kHz
Betriebsradius 100 m, typisch
Betriebstemperaturbereich -5º C bis 45º C
Frequenzgang 70 Hz bis 15 kHz
Empfang von zwei unabhängigen HF-Bereichen mit automatischer
Diversity-Umschaltung
Spiegelfrequenz-Dämpfung > 50 dB, typisch
Signal-Rausch-Verhältnis 104 dB bei 30 kHz Abweichung (A-bewertet),
maximale Modulation 37 kHz
Harmonische Gesamtverzerrung < 1 % (Abweichung von ± 10 kHz bei 1 kHz)
Empfindlichkeit 25 dBµV, (S/N 60 dB bei Abweichung von 5 kHz, A-bewertet)
Audioausgang (symmetrisch) 27 mV (Abweichung von ± 5 kHz bei 1 kHz)
Ausgangsanschluss 3-poliger Mini-XLR-Stecker (TA3M-Typ)
Monitor-Kopfhörerausgang (typisch) 35 mW max., 32 Ohm Last
Monitor-Kopfhöreranschluss 3,5 mm TRS, Signale an Spitze und an Ring
Externe Spannungsversorgung 12 V DC nominal, 500 mA
Batterien (nicht enthalten) Vier 1,5 V AA Alkali-Batterien
Stromaufnahme (Batterie) 315 mA typisch
Lebensdauer der Batterie 10 Stunden typisch, abhängig von Batterietyp und
Verwendung
Maße 75,0 mm B x 125,0 mm H x 32,0 mm T
Nettogewicht (ohne Batterien) 300 g
Mitgeliefertes Zubehör Zwei flexible UHF-Antennen, zwei 18-Zoll-Ausgangskabel
(45 cm) von TA3F zu XLRM, Gürteltasche
HF-Ausgangsleistung High: 30 mW; Low: 10 mW, nominal
Nebenaussendung
gemäß europ. Richtlinie über Funkanlagen und Telekommunikationseinrichtungen
Dynamikumfang > 105 dB, A-bewertet
Eingangsanschlüsse hochohmig, niederohmig, Bias
Batterien (nicht mitgeliefert) Zwei 1,5 V AA Alkali-Batterien
Stromaufnahme High: 180 mA; Low: 160 mA, typisch
Batterielebensdauer ca. 6 Std. (High), 8 Std. (Low), abhängig
vom Batterietyp und von der Art der Anwendung
Abmessungen 66 x 87 x 24 mm
Nettogewicht (ohne Batterien) 80 g
HF-Ausgangsleistung High: 30 mW; Low: 10 mW, nominal
Nebenaussendung
gemäß europ. Richtlinie über Funkanlagen und Telekommunikationseinrichtungen
Dynamikumfang > 105 dB, A-bewertet
Eingangsanschluss 3-poliger, verriegelbarer XLRF-Stecker
Mikrofonleistung Speist Kondensatormikrofone
mit einer Phantomspannung von bis zu 12 V
Batterien (nicht enthalten) Zwei 1,5 V AA Alkali-Batterien
Stromaufnahme High: 180 mA; Low: 160 mA, typisch
Batterielebensdauer ca. 6 Std. (High), 8 Std. (Low), abhängig vom Batterietyp
und von der Art der Anwendung
Abmessungen 40,0 mm x 111,0 mm x 40,0 mm
Nettogewicht (ohne Batterien) 199 g
* Änderungen der Technischen Daten sind ohne vorherige Ankündigung möglich.
