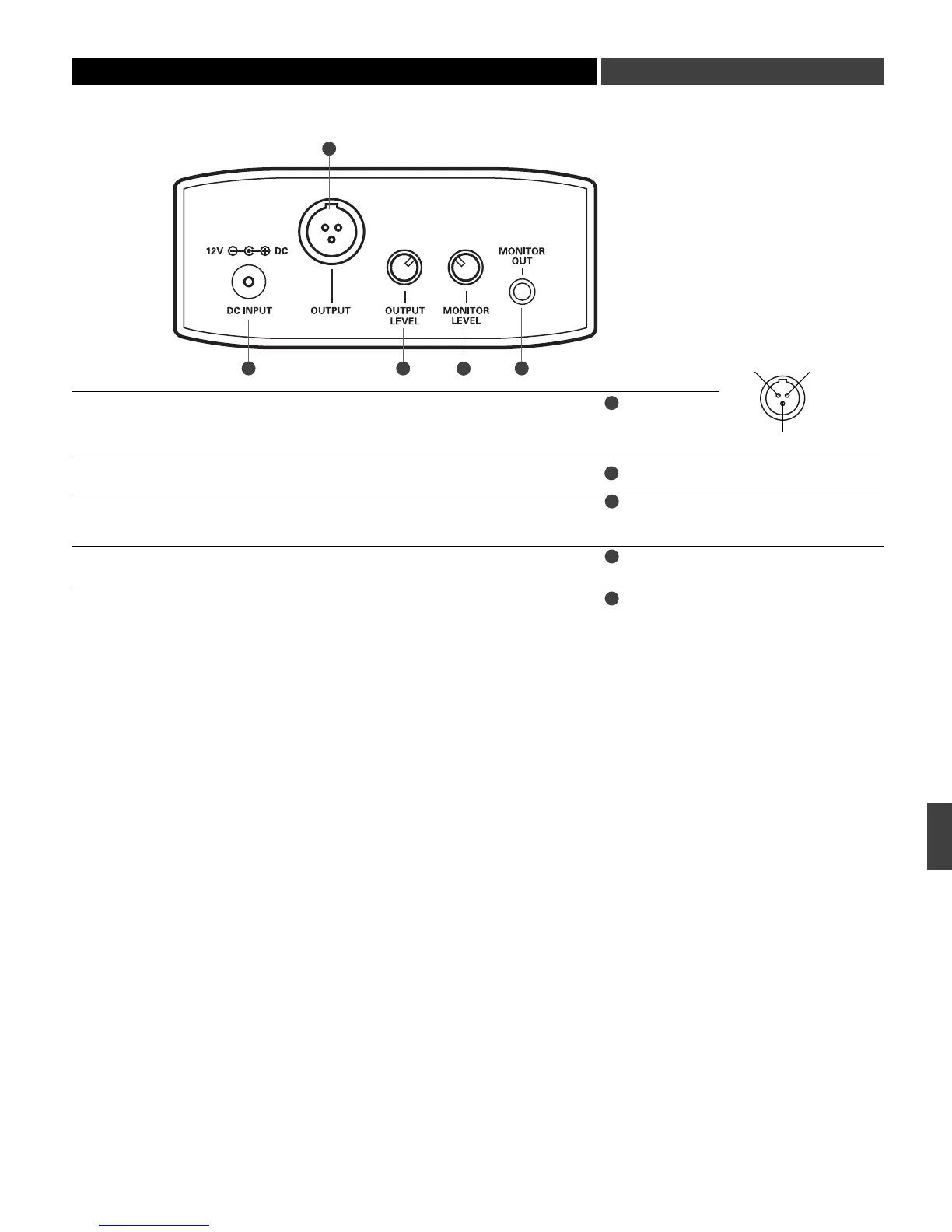

Uscita
Controllo di livello del ricevitore
Controllo di livello monitor
Connettore DC INPUT
Uscita Monitor
(pannello posteriore)
Spina di uscita audio bilanciata: connettore tipo TA3M. Polo 1: massa (schermo); polo 2: “audio +”;
polo 3: “audio -”. Per collegare l’uscita del ricevitore all’ingresso bilanciato di livello microfonico di
una cinepresa, mixer o amplificatore integrato, dovete usare un cavo standard schermato con due
conduttori.
Controlla il livello di uscita del ricevitore.
Giratelo in senso orario per aumentare il livello di uscita.
Il controllo di livello (controllo del volume) per la cuffia è indipendente dagli altri controlli di livello.
Girate verso destra per aumentare l’uscita (alzare il volume).
Potete collegare l’apparecchio ad un alimentatore esterno (tensione 12V c.c., corrente nominale
500 mA, non fornito).
Presa mini-jack stereo da 3,5 mm.
