P
O
97
Saída
Controle de Nível do Receptor
Controle de nível de monitorização
Entrada para alimentação DC
Saída para monitorização

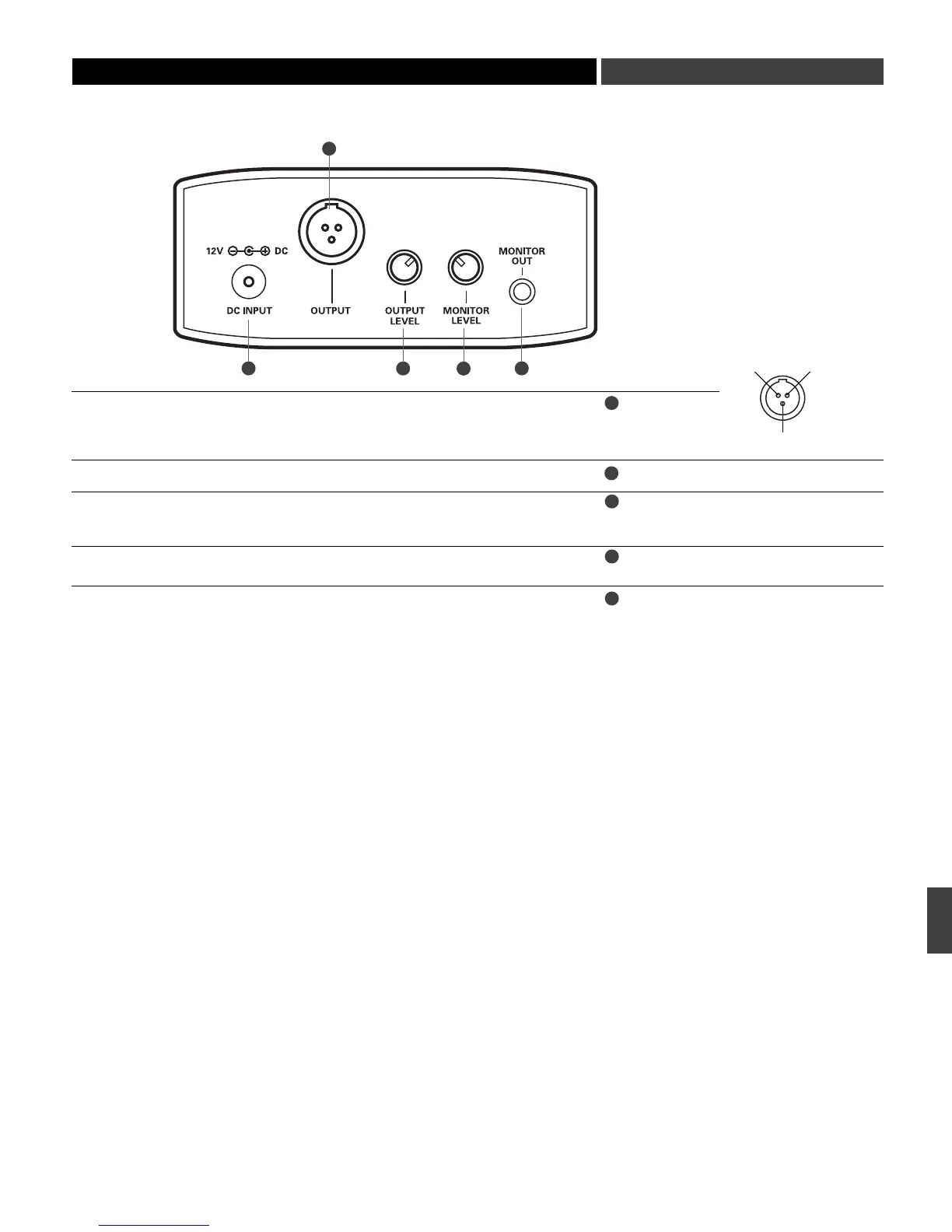

(Painel Posterior)
Jack de saída de áudio balanceada: conector tipo TA3M.Pino 1: Massa (blindagem); Pino 2: “áudio
+”; Pino 3: “áudio -”. Poderá utilizar um cabo blindado de dois condutores para ligar a saída do
receptor a uma entrada balanceada de nível de microfone numa câmara, mesa de mistura ou num
amplificador.
Controla o nível de saída do receptor. Vire no sentido dos ponteiros dos relógios para aumentar o
nível de saída .
O controle de nível (controle de volume) para os auscultadores é independente dos outros
controles de nível.
Vire para a direita para aumentar saída (aumentar o volume).
Poderá ligar à unidade uma fonte de alimentação externa ( fonte de 12V DC, corrente nominal de
500 mA, não incluída).
Jack TRS de 3.5 mm para auscultadores
1110
8
7
8
9
10
11
7
9
7
PIN 1 PIN 3
PIN 2
OM 1800 Series single (Nov.08).qxd:Layout 1 27/11/08 16:25 Page 97
