Autool DM303 - 模拟信号测试

51
“方波”标识信号线输出12V方波信号；
“K线”标识信号线输出5V方波信号；
“正弦波”标识信号线输出正弦波信号；
“5V信号”标识信号线输出0V~4.5V峰谷值正弦波信号；
“地线”标识为接地线，与应用系统地线相连接。
输出信号：
●
●
●
●
●
●
24V的继电器。
模拟信号测试
●
●
仪表模拟输出基本的方波和正弦波信号，如需要其它信号模拟，
需要联系品牌方定制非标产品。
仪表单独输出信号为接近5V的方波和接近5Vpp的正弦波，如果
需要产生12V的方波，需要连接蓄电池供电。

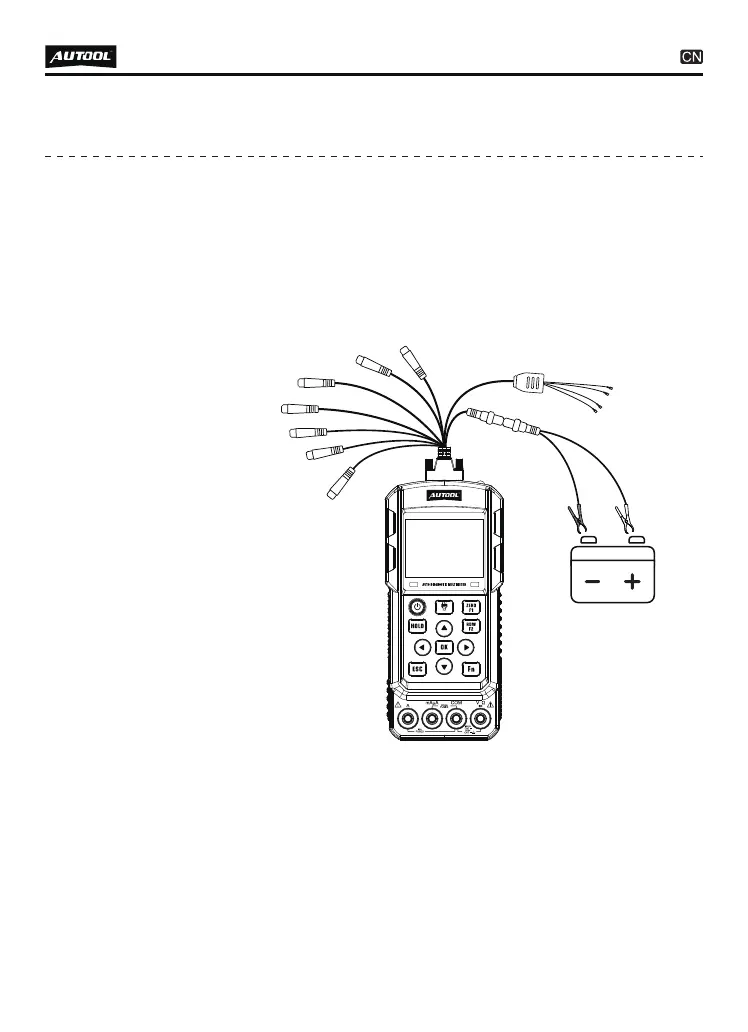

将多功能检测线插入多功能接口(机器 顶 部 ) ，如 果 需 要 1 2 V 方 波
信号，再连接蓄电池夹线，并连接到蓄电池上。
●
红黑
C01 - K
C01 - SIN
C01 - S2
C01 - S1
C01 - 1
C01
C02
