Avantree Orbit Pro - OPTION 4: RCA-Anschluss

ORBIT PRO
Benutzerhandbuch

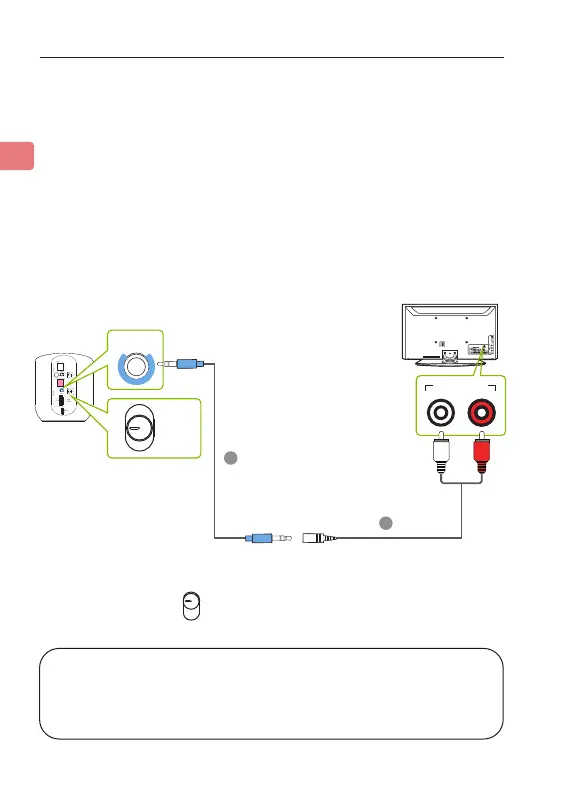

SCHRITT 1
Schließen Sie die roten und weißen Cinch-Stecker an
die "AUDIO OUT"-Anschlüsse des Fernsehers an und
verwenden Sie dann den mitgelieferten
Cinch-zu-AUX-Adapter, um das andere Ende mit dem
AUX-Anschluss (3,5 mm) des Senders im Bereich
"Eingang" zu verbinden.
OPTION 4: RCA-Anschluss
STEP 2
Schalten Sie die Taste auf die Position "AUX".
AUX
OPT
HDMI
HINWEIS: Vergewissern Sie sich, dass die optischen /
RCA-Kabel an die Audio-OUT-Anschlüsse des Fernsehers
angeschlossen sind und nicht an die AUDIO IN /
COMPONENT IN-Anschlüsse..
C
D
AUX
RGB IN
COMPONENT IN
AUDIO
(RGB/DVI)
RGB(PC)
ANTENNA/
CABLE IN
1
2
RS-232C IN
(CONTROL & SERVICE)
VIDEO
AUDIO
VIDEO
AUDIO OUT
OPTICALCOAXIAL
MONO
( )
AUDIO
S-VIDEO
DIGITAL AUDIO OUT
AV IN 1
HDMI/DVI IN
3
2
1
REMOTE
CONTROL IN
AV IN 2
L/MONO
R
AUDIO
VIDEO
USB IN
HDMI IN 4
Audio Out
HDMI
AUX
OPT
DE
34
