12

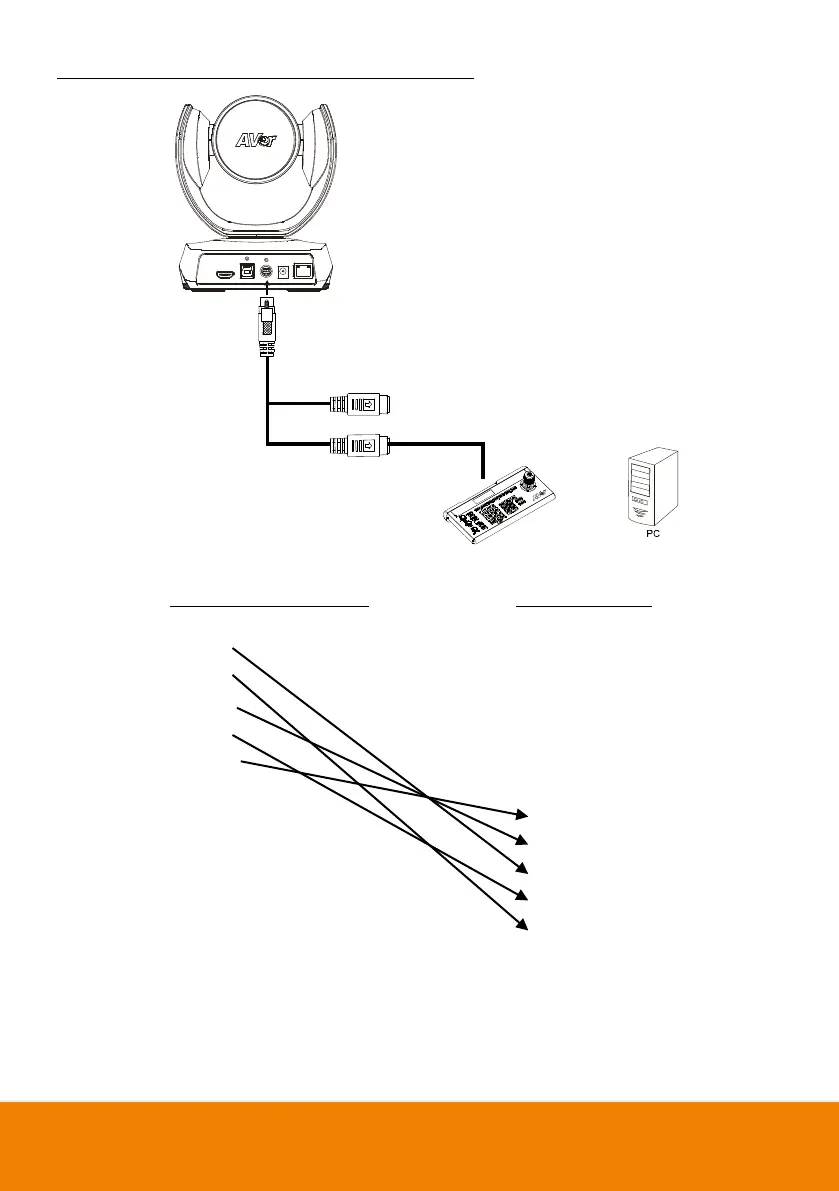

Use the supplied RS-232 mini DIN 9 to mini DIN 8 cable
Camera controller or PC
(DB9)
Camera
(Mini DIN 8)
1. DCD
1. DTR (IN)
2. RXD
2. DSR (IN)
3. TXD
3. TXD (IN)
4. DTR
4. GND (IN)
5. GND
5. RXD (IN)
6. DSR
6. GND (IN)
7. RTS
8. CTX
1. DTR (OUT)
9. RI
2. DSR (OUT)
3. TXD (OUT)
4. GND (OUT)
5. RXD (OUT)
6. GND (OUT)
VISCA OUT (female)
VISCA IN (female)
Camera controller
RS232 mini DIN 9
to mini DIN 8 cable**
or
Mini DIN 8
to DB9 cable*
