15

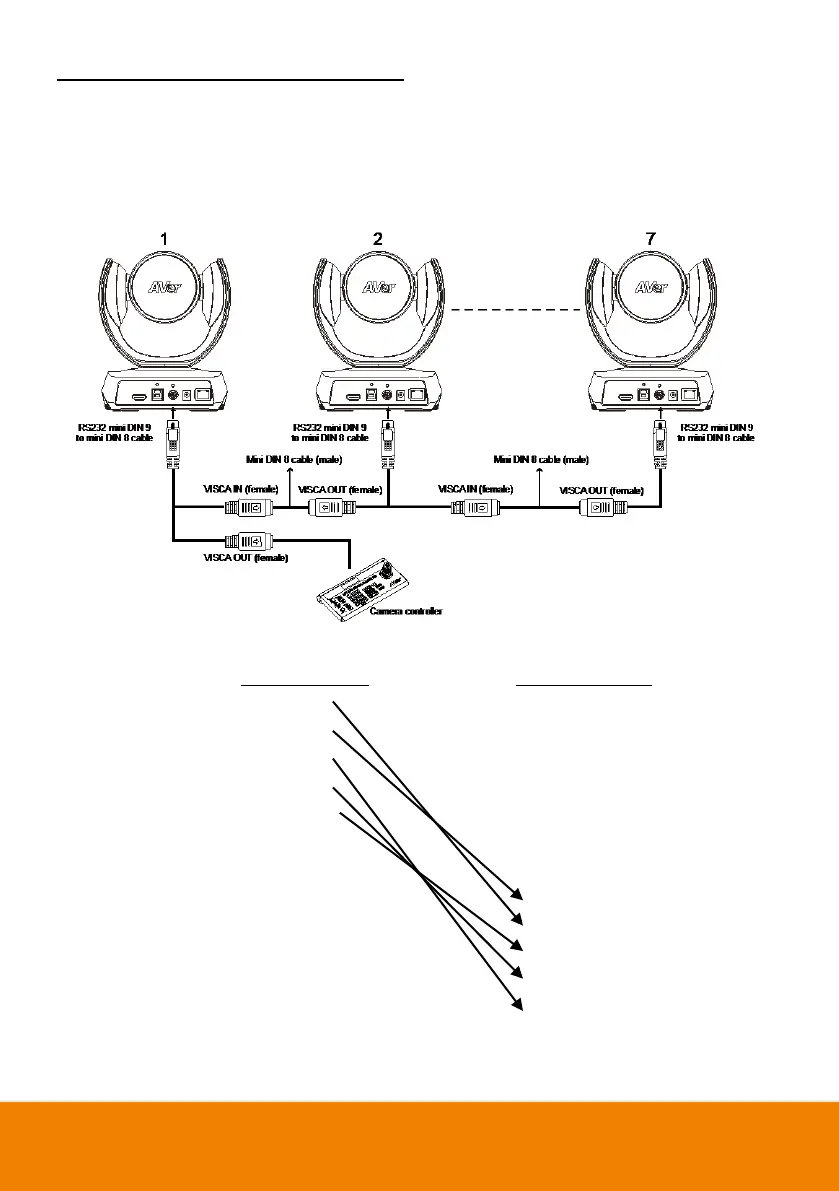

Use the RS-232 mini DIN 9 to mini DIN 8 cable
Total can connect up to 7 cameras.
To facilitate the camera cascade, users can use AVer RS-232 adapter cable.
Connect camera with AVer mini DIN 9 to mini DIN 8 adapter cable. Connect the mini DIN 8 female side
to male mini DIN 8 Visca cable (Users have to buy it in the market) and then connect AVer mini DIN 9
to mini DIN 8 adapter cable again to connect to next camera.
Camera 1
(Mini DIN 8)
Camera 2
(Mini DIN 8)
1. DTR (IN)
1. DTR (IN)
2. DSR (IN)
2. DST (IN)
3. TXD (IN)
3. TXD (IN)
4. GND (IN)
4. GND (IN)
5. RXD (IN)
5. RXD (IN)
6. GND (IN)
6. GND (IN)
1. DTR (OUT)
1. DTR (OUT)
2. DSR (OUT)
2. DST (OUT)
3. TXD (OUT)
3. TXD (OUT)
4. GND (OUT)
4. GND (OUT)
5. RXD (OUT)
5. RXD (OUT)
6. GND (OUT)
6. GND (OUT)
