Chapitre 3 : Fonctionnement de la voie locale 33

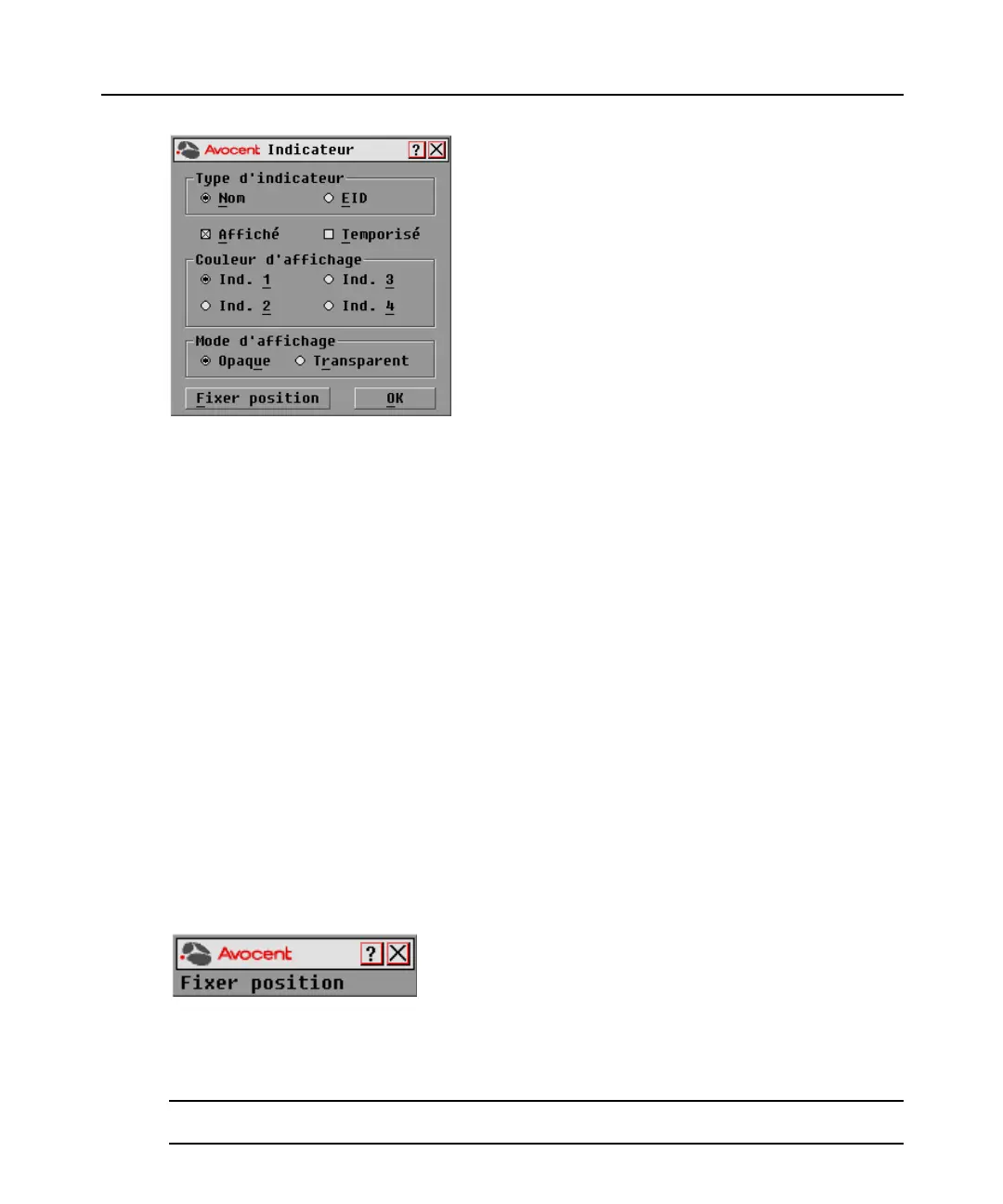

Figure 3.12 : Boîte de dialogue Indicateur de l’interface OSCAR
Affichage de l’indicateur d’état :
1. Sélectionnez Nom ou EID pour déterminer quelle information sera affichée.
2. Sélectionnez Affiché pour activer l’affichage de l’indicateur. Après une commutation,
l’indicateur demeure affiché à l’écran jusqu’à ce que l’utilisateur sélectionne un autre
équipement. L’indicateur s’affiche durant cinq secondes puis disparaît lorsqu’une
commutation est effectuée alors que l’option Temporisé est sélectionnée.
3. Sélectionnez une couleur dans la zone Couleur d’affichage. Les couleurs d’indicateur
suivantes sont disponibles :
• Ind. 1 : indicateur gris avec texte en noir
• Ind. 2 : indicateur blanc avec texte en rouge
• Ind. 3 : indicateur blanc avec texte en bleu
• Ind. 4 : indicateur blanc avec texte en violet
4. Dans la zone Mode d’affichage, sélectionnez Opaque pour une couleur pleine.
-ou-
Sélectionnez Transparent pour que le bureau soit visible en transparence.
5. Positionnement de l’indicateur d’état sur le bureau :
a. Cliquez sur Fixer position pour afficher l’écran Fixer position, comme indiqué à la
Figure 3.13.
Figure 3.13 : Boîte de dialogue Fixer position
b. Cliquez sur la barre de titre et faites glisser la boîte vers l’emplacement souhaité.
c. Cliquez avec le bouton droit de la souris pour revenir à la boîte de dialogue Indicateur.
NOTA : Vous devez cliquer sur
OK
dans la boîte de dialogue Indicateur pour enregistrer le nouvel emplacement
de l’indicateur.
