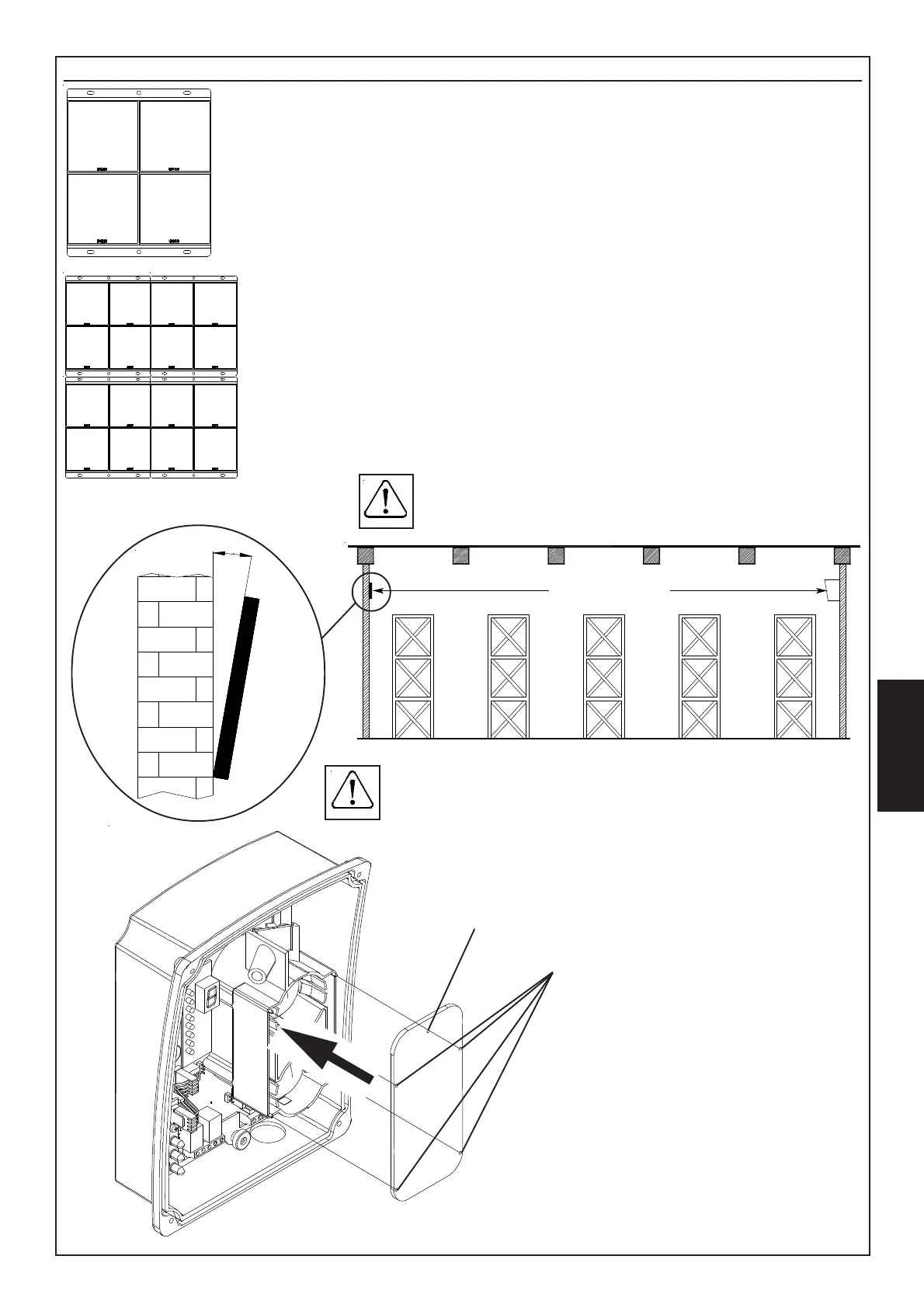

Installer le réflecteur au point prédéfini, en maintenant l’axe avec la barrière.
Pour les distances comprises entre 5 et 70 mètres, utiliser uniquement le
panneau fourni pour avoir une surface réfléchissante de 20 cm x 20 cm.
Pour les distances comprises entre 70 et 100 mètres, ajouter le Kit BFS (3
panneaux catadioptriques) au panneau fourni, pour obtenir une superficie
réfléchissante de 40 cm x 40 cm.
Dans ce cas, les panneaux doivent avoir les perforations de fixation toutes
orientées dans le même sens.
Installer la barrière au point prédéfini, en maintenant l’axe avec les réflecteurs.
Installation
MAX 10°
Min 5 m
Max 100 m
Pour un fonctionnement correct, la barrière et le réflecteur
doivent être sur le même axe. L’angle maximal de tolérance
est d’environ 10°, tant horizontalement que verticalement.
La barrière ne fonctionnera pas correctement si cette
inclinaison est dépassée.
Trou de pointage
Perforations de fixation
Placer la vitre pour le tarage BF
TEST (accessoire essentiel pour un
tarage correct) dans l’emplacement
prédéfini en maintenant le trou de
pointage en haut, comme indiqué dans
le dessin à gauche.
Utiliser exclusivement des vis à tête cylindrique
plate pour la fixation au mur tant pour le
réflecteur que pour la barrière.
