- 32 -
IST0570V3.1

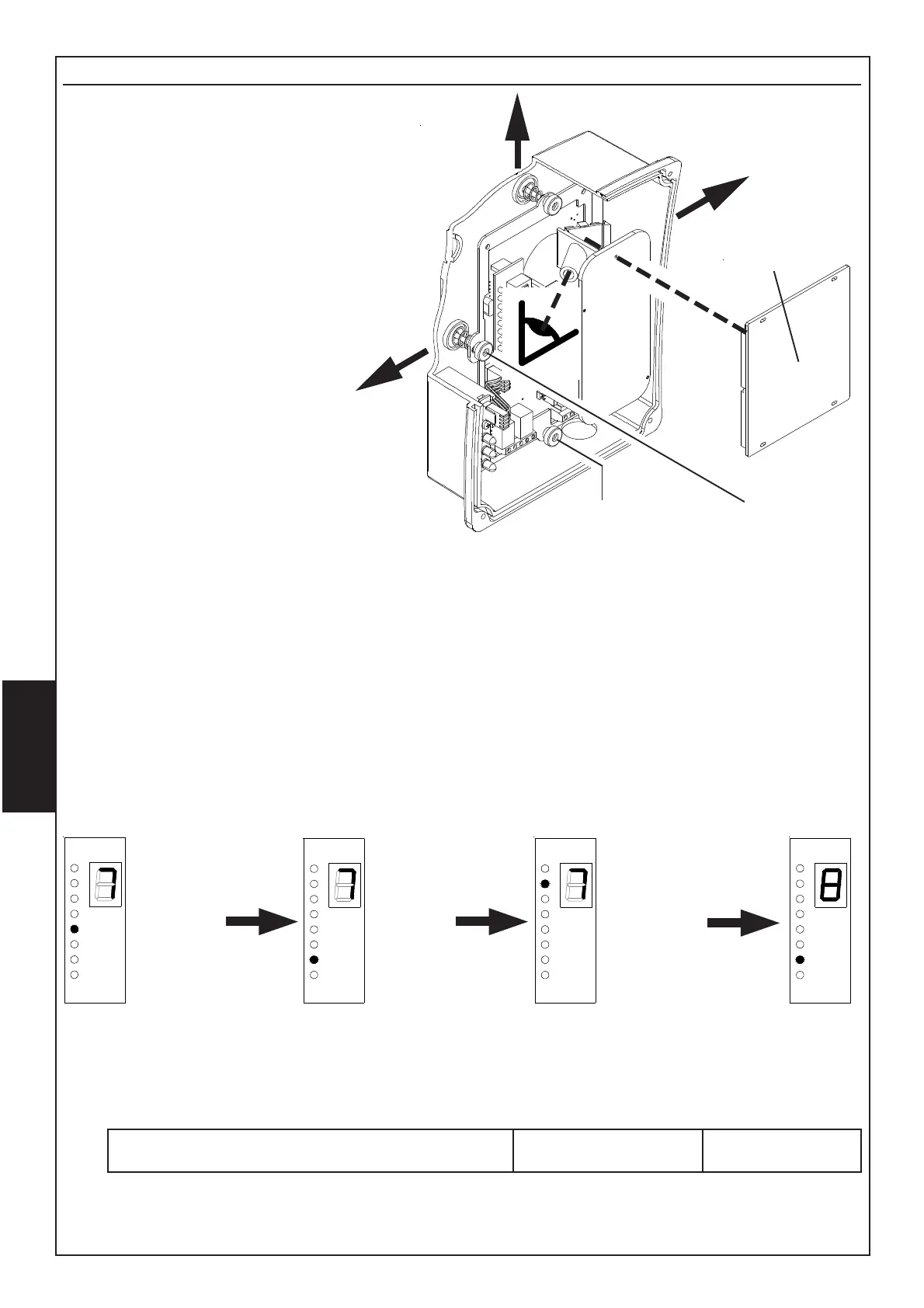

Modalité de fonctionnement « Calibration »
RIFLETTORE
SX
UP
- Pour effectuer un 1
er
alignement de base, utiliser
le viseur optique, en visualisant le centre du
réflecteur correspondant au centre de la zone
encadrée. Pour déplacer l’orientation vers la
droite, tourner le régulateur horizontal dans
le sens des aiguilles d’une montre ;
pour déplacer le régulateur vers la
gauche, tourner le régulateur horizontal
dans le sens contraire des aiguilles
d’une montre. Pour déplacer
l’orientation vers le haut, tourner le
régulateur vertical dans le sens
contraire des aiguilles d’une
montre ; pour déplacer
l’orientation vers le bas,
tourner le régulateur vertical
dans le sens des aiguilles d’une
montre.
- Vérifier l’état du cavalier S6 avant
d’alimenter la barrière :
o Laisser fermer pour une alimentation à 12 V
o Couper pour une alimentation à 24 V.
- Déplacer S5 en fonction de la distance entre la barrière et le réflecteur :
o Couper le cavalier pour une distance de 35 à 100 mètres
o Laisser fermer le cavalier pour une distance de 35 à 100 mètres
- A sa 1
ère
alimentation, la barrière reste inactive pour 30 secondes environ. Attendre ce laps de
temps avant de passer au point suivant.
- Déplacer le DIP 3 en ON pour placer la barrière en modalité « Calibration »
o Le led jaune clignote et le relai de défaillance s’active
o Le module écran/led indique la valeur du signal reçu.
- Actionner de nouveau les régulateurs jusqu’à obtenir la valeur maximale du signal visualisée
sur le module écran/led. Le signal minimum est 2 (écran) et 5 (led).
- Une fois obtenu le signal optimal, reporter le DIP3 en position OFF (fonctionnement NORMAL),
en vérifiant qu’il n’y ait pas d’obstacle entre la barrière et le réflecteur.
- Après quelques secondes, le relai de défaillance retourne au repos et le led jaune s’éteint.
- Noter la valeur du signal indiqué sur l’écran, pour pouvoir le confronter avec les valeurs lues
lors des prochaines manutentions.
Ceci permet de vérifier que la barrière indique une valeur plus basse sur l’écran, du fait de
l’autocalibration qui intervient à intervalle de temps régulier. Si cela arrive, cela signifiera qu’il s’est
accumulé de la poussière ou de la saleté et qu’il est opportun de l’enlever.
Valeur inférieure,
inverser le sens
de
réglage
pour augmenter le
signal.
Valeur initiale,
tourner les
régulateurs
pour
optimiser le signal.
Continuer l’opération
jusqu’à
obtenir le
signal
maximum possible.
VALEUR DE LA 1
Ère
CALIBRATION ÉCRAN ............. led .............
DX
6
1
4
2
3
5
8
7
6
1
4
2
3
5
8
7
1
4
3
2
5
6
8
7
1
3
2
6
5
4
7
8
F
R
A
RÉGULATEUR
VERTICAL
RÉGULATEUR
HORIZONTAL
