Axis Q1755 Installation Guide

AXIS Q1755 Guide d'installation Page 27
FRAN
Ç
AIS

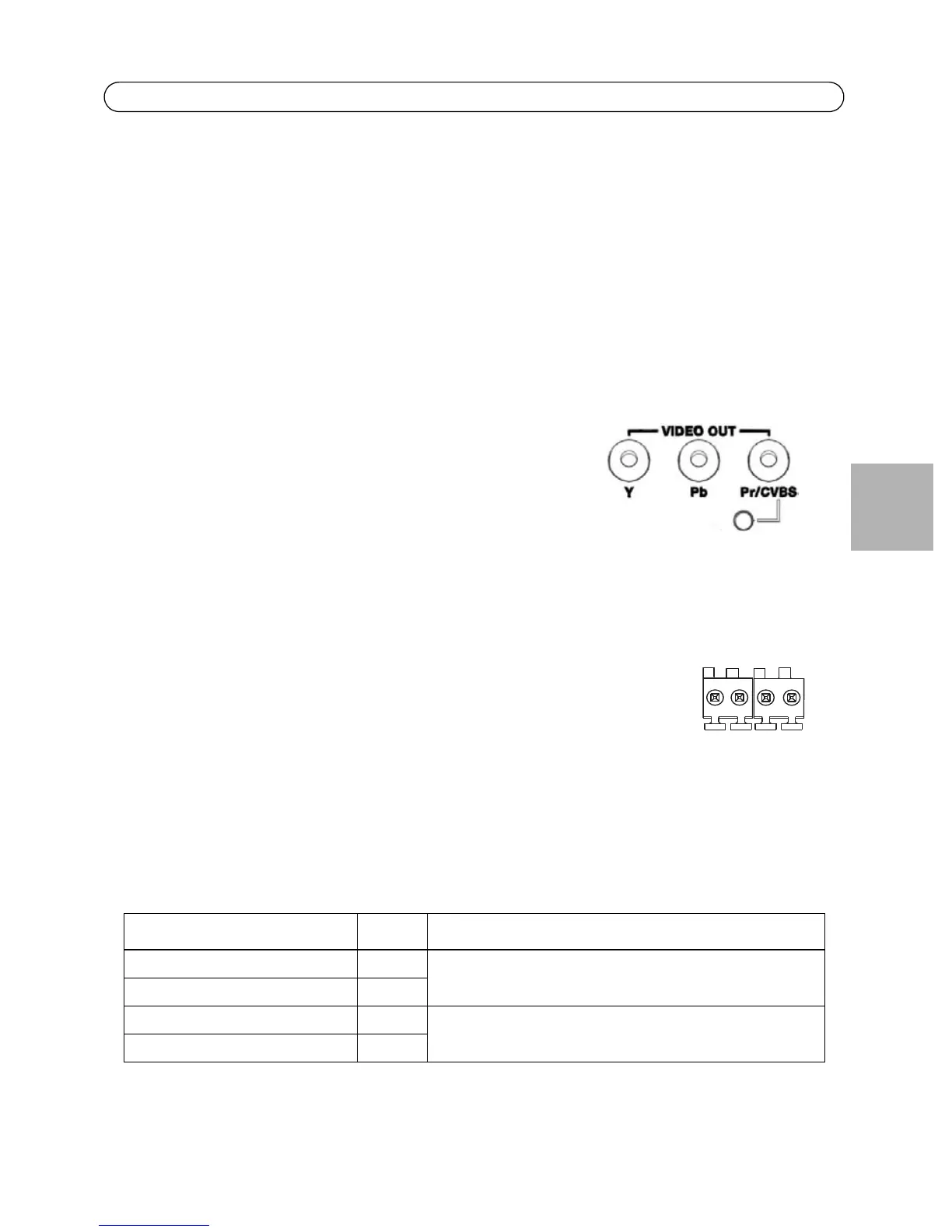

Connecteurs de l’appareil
Réseau - Connecteur Ethernet RJ-45. PoE (alimentation par Ethernet, classe 3). Il est recommandé
d'utiliser des câbles blindés.
Entrée audio - Entrée de 3,5 mm pour microphone mono ou signal mono avec entrée de haut
niveau (le canal de gauche est utilisé pour le signal stéréo).
Sortie audio - Sortie audio de 3,5 mm (niveau de ligne) qui peut être connectée à un système
d'annonce publique (PA) ou à un haut-parleur actif avec amplificateur intégré. Une paire
d'écouteurs peut également être connectée. Un connecteur stéréo doit être utilisé pour la sortie
audio.
Sortie vidéo - Connecteurs RCA pour la sortie vidéo en
composantes ou composite.
• Sortie vidéo en composantes pour la vidéo TVHD (par
exemple, caméra située dans une entrée et connectée
à un écran de TVHD)
• Vidéo composite (CVBS) – Pour une installation aisée
à l'aide d'un écran de contrôle
RS-485/422 - Deux blocs terminaux à 2 broches pour l’interface série RS-485/422 utilisée pour le
contrôle des équipements auxiliaires (appareils PTZ, etc.).
Le port série RS-485/422 peut être configuré dans les modes de port
suivants :
• Port semi-duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de deux fils, une paire RX/TX combinée.
• Port duplex RS-485 bidirectionnel pour la transmission de
données à l’aide de quatre fils, une paire RX et une paire TX.
• Port RS-422 unidirectionnel pour la transmission ou la
réception de données à l’aide de deux fils, une paire RX ou TX.
• Port duplex RS-422 bidirectionnel pour la transmission de données (point à point) à l’aide
de quatre fils, une paire RX et une paire TX.
Logement de carte mémoire SDHC - Carte mémoire SD haute capacité utilisée pour
l’enregistrement local et le stockage amovible.
Fonction Broche Remarques
RS 485/422TX(A) 1 Paire TX pour RS-422 et RS-485 à 4 fils
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Paire RX pour tous les modes (RX/TX combiné pour RS-485 à
2 fils)
RS-485B alt RS-485/422RX(B) 4
4 321
Broches
RS-485/422
RX/TX TX

Axis Q1755 Specifications

General

Maximum resolution	1920 x 1080 pixels
Camera shutter speed	1/10000 - 1/2 s
Minimum illumination	2 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Sample rate	16 kHz
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, Pelco-D
Power source type	PoE
Power over Ethernet (PoE)	Yes
Power consumption (typical)	17.4 W
Ethernet LAN (RJ-45) ports	1
Dimensions (WxDxH)	186 x 85 x 211.4 mm
Power requirements	20 - 24 V AC
Certification	EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, EN 60950-1, FCC Part 15, Subpart B, Class B, VCCI, Class B ITE, C-tick AS/NZS CISPR 22, ICES-003, Class B
Processor model	ARTPEC-3
Flash memory	256 MB
Internal memory	128 MB
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Weight	985 g
