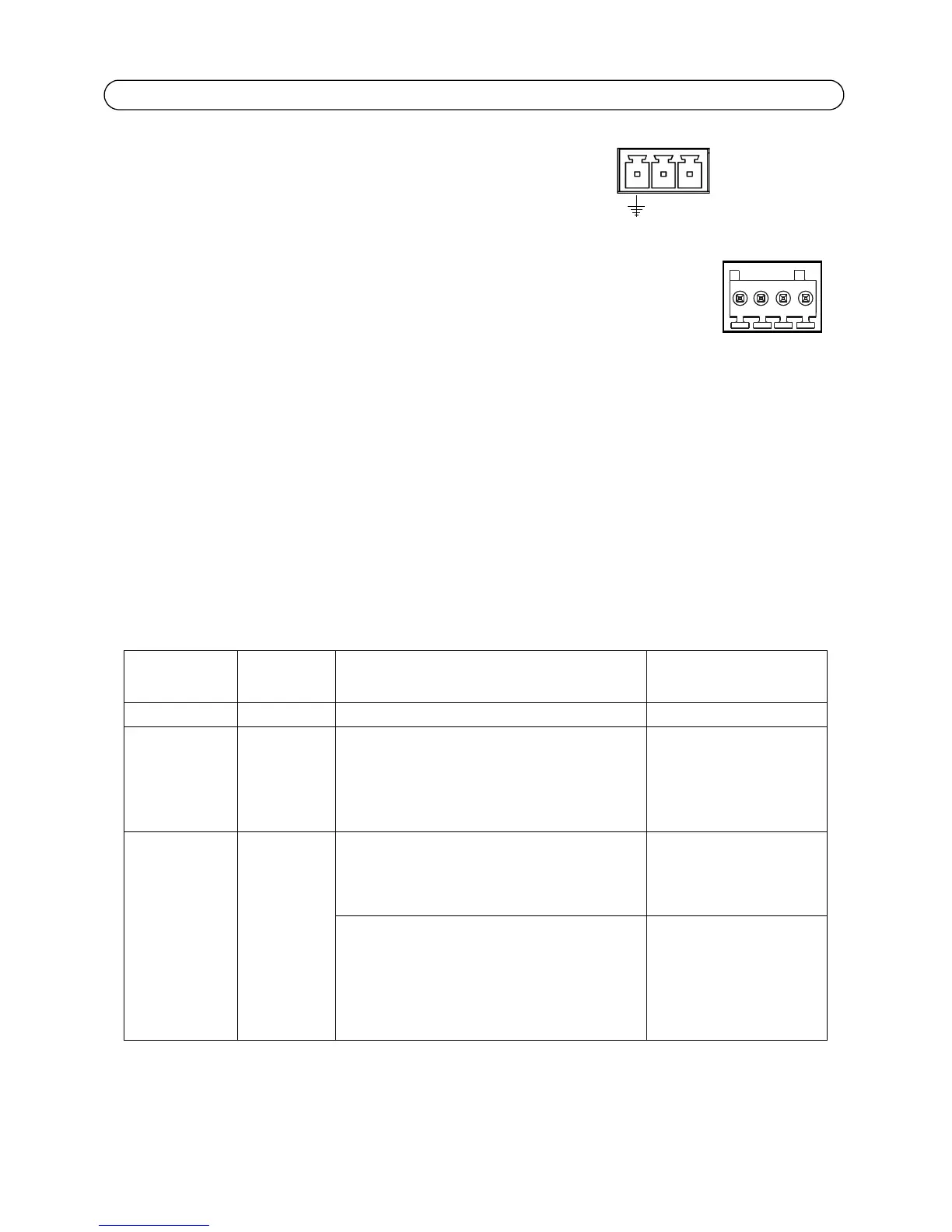

Alimentation - Bloc terminal à 3 broches 8-20 V CC ou 20-24 V CA
Connecteur pour terminaux E/S - Utilisé dans des applications telles que la
détection de mouvement, le déclenchement d'événements, l'enregistrement à
intervalles et les notifications d'alarme. En plus d’une alimentation auxiliaire et
d’une broche GND, l’AXIS Q1755 possède 2 broches qui peuvent être configurées
comme entrées ou sorties. Ces broches assurent l’interface avec :
• Sortie transistor : permet de connecter des dispositifs externes, comme des relais ou des
DEL. Les dispositifs connectés peuvent être activés par l’AXIS VAPIX API, à l'aide des
boutons de sortie sur la page Live View (Vidéo en direct) ou par un type d'événement. La
sortie est considérée comme étant active (dans Event Configuration > Port
Status(Configuration d'événement - État du port)) si le dispositif d'alarme est activé.
• Entrée numérique : entrée d'alarme utilisée pour connecter des dispositifs pouvant passer
d'un circuit ouvert à un circuit fermé, par exemple : détecteurs infrarouge passifs, contacts
de porte/fenêtre, détecteurs de bris de verre, etc. Lorsqu'un signal est reçu, l'état change et
l'entrée devient active (sous Event Configuration > Port Status (Configuration
d'événement - État du port)).
Fonction Numéro de
broche
Remarques Caractéristiques
techniques
GND 1 Terre
Alimentation
en 3,3 V CC
2 Cette broche peut également servir à
l'alimentation de matériel auxiliaire.
Remarque :
Cette broche ne peut être utilisée que comme
sortie d'alimentation.
Charge maximale = 250
mA
Configurable
(entrée ou
sortie)
3 - 4 Entrée numérique - Connectez-la au GND
pour l'activer ou laissez-la flotter (ou
déconnectée) pour la désactiver.
Entrée minimum = - 40
V CC
Entrée maximum = + 40
V CC
Sortie numérique - Utilise un transistor NFET
à drain ouvert avec la source connectée à
GND. En cas d'utilisation avec un relais
externe, une diode doit être connectée en
parallèle avec la charge, en guise de
protection contre les tensions transitoires.
Charge maximale = 100
mA
Tension maximale = +
40 V CC
+
~
~
4321

Axis Q1755 Specifications

General

Maximum resolution	1920 x 1080 pixels
Camera shutter speed	1/10000 - 1/2 s
Minimum illumination	2 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Sample rate	16 kHz
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, Pelco-D
Power source type	PoE
Power over Ethernet (PoE)	Yes
Power consumption (typical)	17.4 W
Ethernet LAN (RJ-45) ports	1
Dimensions (WxDxH)	186 x 85 x 211.4 mm
Power requirements	20 - 24 V AC
Certification	EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, EN 60950-1, FCC Part 15, Subpart B, Class B, VCCI, Class B ITE, C-tick AS/NZS CISPR 22, ICES-003, Class B
Processor model	ARTPEC-3
Flash memory	256 MB
Internal memory	128 MB
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Weight	985 g
