Axis Q1755 Installation Guide

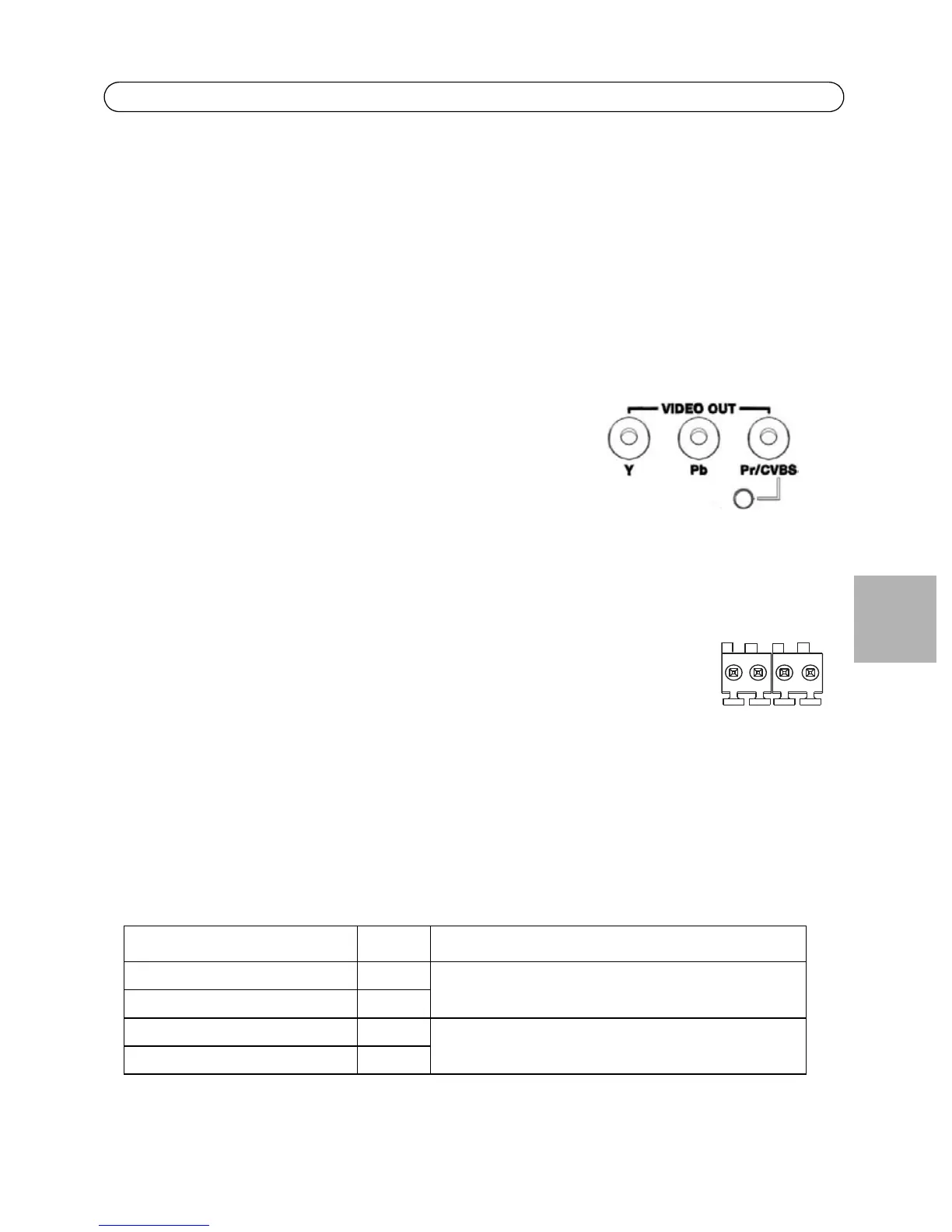

AXIS Q1755 Installationsanleitung Seite 41
DEUTSCH
Geräteanschlüsse
Netzwerk - RJ-45-Ethernetanschluss. Unterstützt PoE (Power over Ethernet, Klasse 3). Die
Verwendung von abgeschirmten Kabeln wird empfohlen.
Audio-Eingang - 3,5-mm-Anschluss für ein Monomikrofon oder ein Monosignal (linker Kanal wird
von einem Stereosignal benutzt).
Audio-Ausgang - 3,5-mm-Audio-Ausgang (Leistungsstufe) zum Anschließen einer Rundrufanlage
(PA) oder eines Aktivlautsprechers mit integriertem Verstärker. Auch ein Kopfhörer kann
angeschlossen werden. Ein Stereostecker muss für den Audio-Ausgang benutzt werden.
Video-Ausgang - RCA-Anschlüsse für die Component- oder
Composite-Video-Ausgang.
• Component-Video-Ausgang – für HDTV-Video, z. B.
für eine mit einem HDTV-Bildschirm verbundene
Eingangsüberwachungskamera
• Composite-Video (CVBS) – zur einfachen Installation
unter Verwendung eines Videomonitors
RS-485/422 - Zwei 2-polige Anschlussblöcke für serielle Schnittstellen vom Typ RS-485/422 zur
Steuerung von Zusatzgeräten, wie z. B. PTZ-Geräten.
Der serielle RS-485/422-Anschluss kann in den folgenden Anschlussmodi
konfiguriert werden:
• Bidirektionaler RS-485-Halbduplex-Anschluss für die
Datenübertragung über zwei Leiter, ein kombiniertes RX/TX-Paar.
• Bidirektionaler RS-485-Vollduplex-Anschluss für die
Datenübertragung über vier Leiter, ein RX-Paar und ein TX-Paar
• Unidirektionaler RS-422-Anschluss für die Datenübertragung bzw. den Datenempfang über
zwei Leiter, RX- oder TX-Paar
• Bidirektionaler RS-422-Vollduplex-Anschluss für die Datenübertragung (Punkt-zu-Punkt)
über vier Leiter, ein RX-Paar und ein TX-Paar
Funktion Kontakt Hinweise
RS 485/422TX(A) 1 TX-Paar für RS-422 und RS-485 mit 4 Leitern
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 RX-Paar für alle Modi (kombinierter RX/TX für RS-485 mit
2 Leitern)
RS-485B alt RS-485/422RX(B) 4
4 321 Kontakte
RS-485/422
RX/TX TX

Axis Q1755 Specifications

General

Maximum resolution	1920 x 1080 pixels
Camera shutter speed	1/10000 - 1/2 s
Minimum illumination	2 lx
Sensor type	CMOS
Optical sensor size	1/3 \
Sample rate	16 kHz
Supported network protocols	IPv4/v6, HTTP, HTTPS, QoS Layer 3 DiffServ, FTP, SMTP, Bonjour, UPnP, SNMPv1/v2c/v3(MIB-II), DNS, DynDNS, NTP, RTSP, RTP, TCP, UDP, IGMP, RTCP, ICMP, DHCP, ARP, SOCKS, Pelco-D
Power source type	PoE
Power over Ethernet (PoE)	Yes
Power consumption (typical)	17.4 W
Ethernet LAN (RJ-45) ports	1
Dimensions (WxDxH)	186 x 85 x 211.4 mm
Power requirements	20 - 24 V AC
Certification	EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, EN 55024, EN 61000-6-1, EN 61000-6-2, EN 60950-1, FCC Part 15, Subpart B, Class B, VCCI, Class B ITE, C-tick AS/NZS CISPR 22, ICES-003, Class B
Processor model	ARTPEC-3
Flash memory	256 MB
Internal memory	128 MB
Operating temperature (T-T)	0 - 45 °C
Operating relative humidity (H-H)	20 - 80 %

Weight and Dimensions

Weight	985 g
