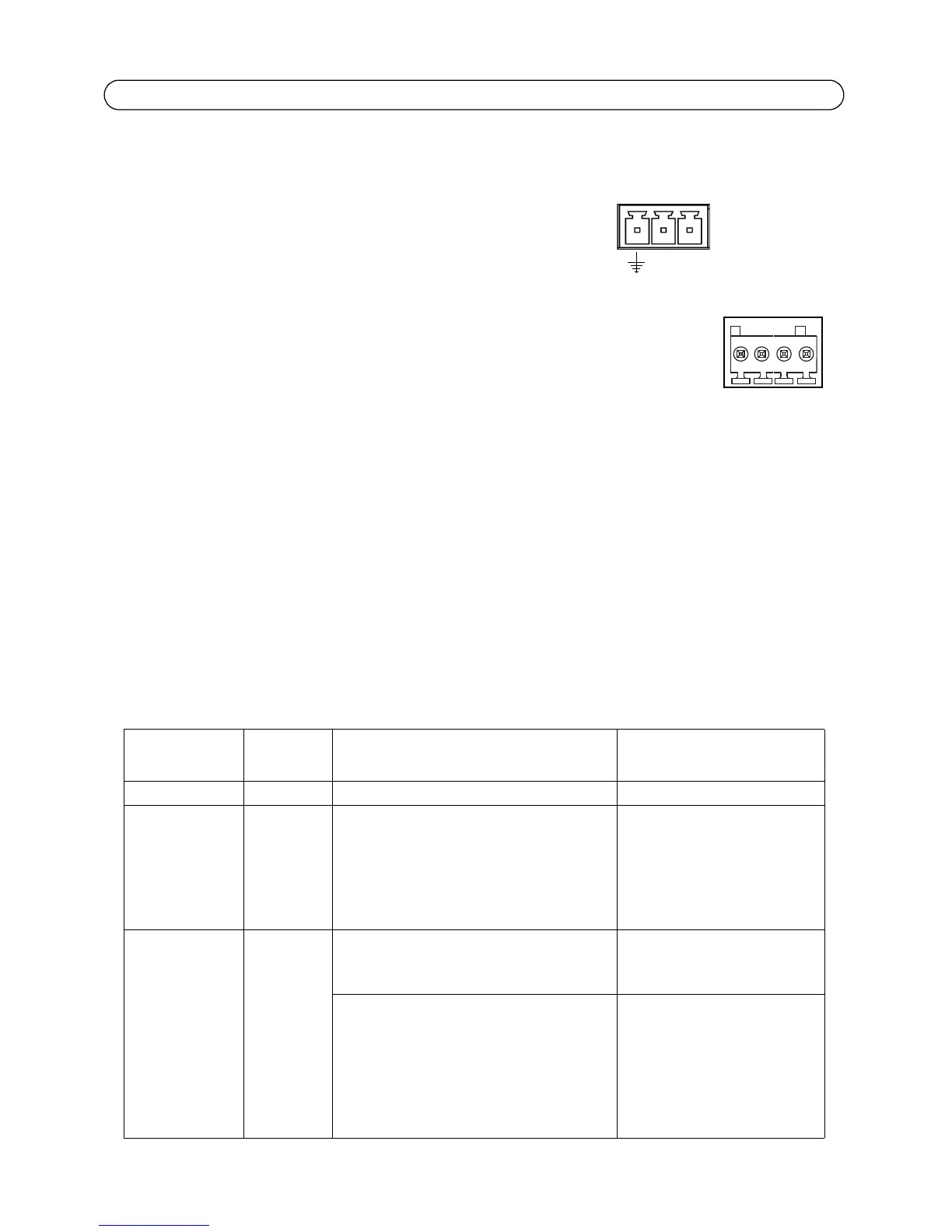

Seite 42 AXIS Q1755 Installationsanleitung
SDHC-Speicherkarteneinschub - Für SD-Speicherkarten mit hoher Kapazität (SDHC) zur lokalen
Aufzeichnung und als Wechselmedium.
Netz - 3-poliger Anschlussblock, 8-20 V DC oder 20-24 V AC
E/A-Anschluss - Wird z. B. für Bewegungserkennung und Ereignisauslösung,
Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Außer den
Kontakten für eine Zusatzstromversorgung und Masse verfügt die AXIS Q1755
noch über 2 weitere Kontakte, die entweder als Eingang oder als Ausgang
konfiguriert werden können. Diese Kontakte stellen die Schnittstelle für Folgendes
bereit:
Transistorausgang: Für den Anschluss externer Relais und LEDs. Angeschlossene Geräte
können über die AXIS VAPIX API, über die Schaltflächen für den Ausgang auf der Seite Live
View oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird als aktiviert (Event
Configuration > Port Status [Ereigniskonfiguration > Port-Status]) angezeigt, wenn das
Alarm meldende Gerät eingeschaltet ist.
Digitaler Eingang: Alarmeingang für den Anschluss von Geräten, die zwischen geöffnetem
und geschlossenem Schaltkreis wechseln können, z. B.: PIR-Kameras, Tür-/Fensterkontakte,
Glasbruchmelder usw. Bei Empfang eines Signals ändert sich der Status und der Eingang
wird aktiviert (siehe Event Configuration > Port Status [Ereigniskonfiguration - Port-
Status]).
Funktion Kontakt-
nummer
Hinweise Spezifikationen
ERDE 1 Masse
3,3 V
Gleichstrom
2 Dieser Kontakt kann auch für die
Stromversorgung von Zusatzgeräten
verwendet werden.
Hinweis:
Dieser Kontakt kann nur für die
Stromversorgung verwendet werden.
Max. Stromstärke = 250 mA
Konfigurierbar
(Ein- oder
Ausgang)
3 - 4 Digitaler Eingang: Zum Aktivieren mit
dem Massekontakt verbinden; zum
Deaktivieren nicht anschließen.
Min. Eingang = -40 V DC
Max. Eingang = +40 V DC
Digitalausgang – Verwendet einen NFET-
Transistor mit offener Senke, wobei die
Quelle mit der Masse verbunden ist. Zum
Schutz vor Spannungsspitzen muss bei
der Kombination mit einem externen
Relais eine Diode parallel zur Last
geschaltet werden.
Max. Stromstärke = 100 mA
Max. Spannung = +40 V DC
+
~
~
4321
