Pagina 68 Serie AXIS Q19 Guida all'installazione
Connettori
Rete - Connettore Ethernet RJ-45. Supporto per PoE (Power over Ethernet, classe 3):
Nota:
A causa delle disposizioni locali e delle condizioni ambientali ed elettriche in cui il prodotto
deve essere utilizzato, può essere appropriato o necessario un cavo di rete schermato (STP).
Tutti cavi di rete posati in ambienti esterni o similari devono essere schermati (STP) e
concepiti per il loro uso specifico. Assicurarsi che lo switch di rete sia correttamente
collegato a terra. Per i requisiti normativi consultare Electromagnetic Compatibility (EMC).
Ingresso audio - 3,5 mm per ingresso microfono mono o segnale mono line-in (il canale sinistro è
usato da un segnale stereo). Per la rilevazione audio è necessario usare un microfono esterno.
Uscita audio - 3,5 mm audio in uscita (livello linea) che può essere connessa a un sistema di
indirizzo pubblico (PA), oppure a un altoparlante con amplificatore integrato. Si possono collegare
anche un paio di cuffie. Per l'uscita audio è necessario usare un connettore stereo.

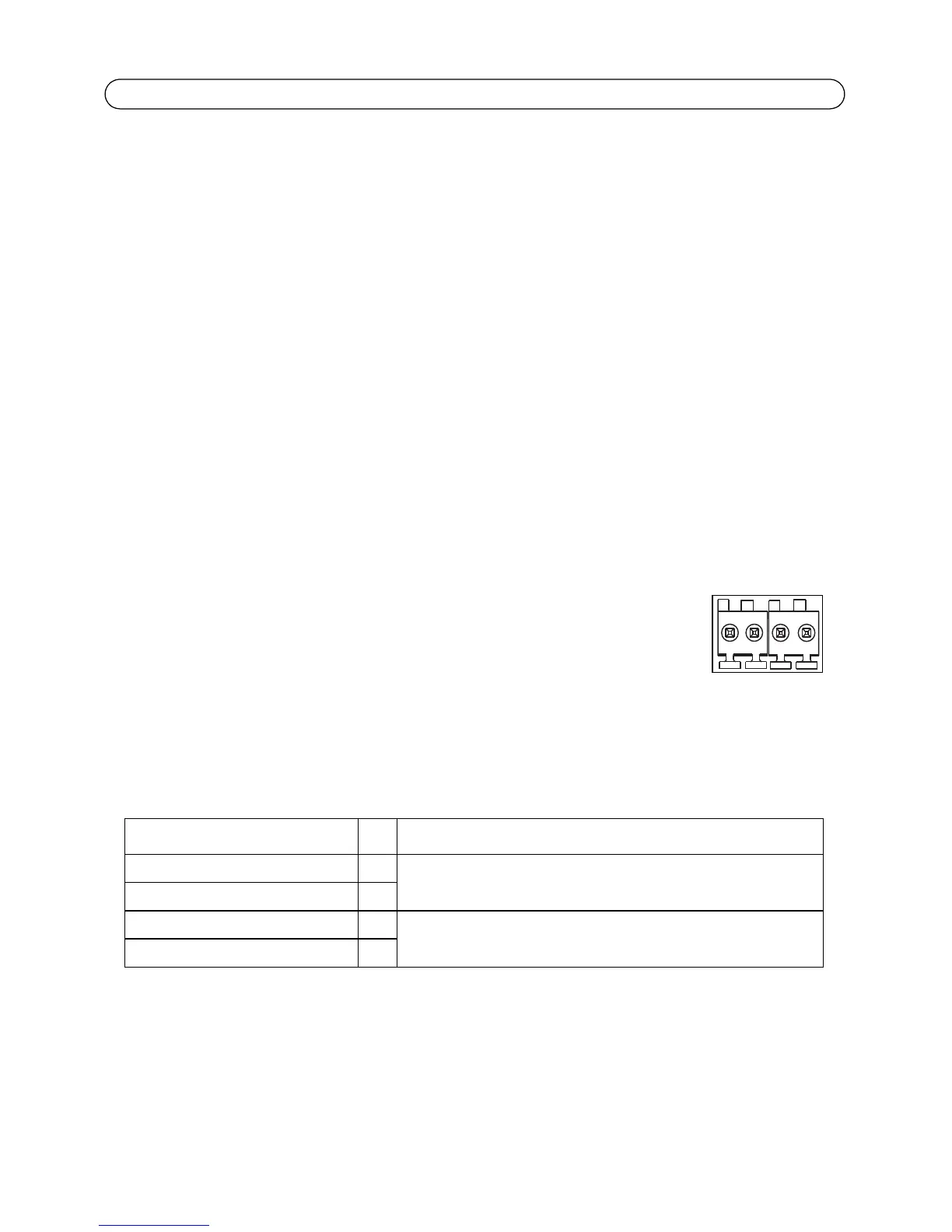

RS-485/422 - Due morsettiere da 2 pin per l'interfaccia seriale RS-485/422, utilizzate per il
controllo di periferiche ausiliarie come le telecamere PTZ.
La porta seriale RS-485/422 può essere configurata su una delle seguenti
modalità porta:
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con
due cavi e una coppia RX/TX combinata.
• Porta bidirezionale RS-485 half-duplex per la trasmissione di dati con
quattro cavi, una coppia RX e una coppia TX.
• Porta unidirezionale RS-422 per la trasmissione e la ricezione di dati con
due cavi e una coppia RX o TX.
• Porta bidirezionale RS-422 half-duplex per la trasmissione di dati (point-to-point) con
quattro cavi, una coppia RX e una coppia TX.
Alloggiamento scheda SD - Per memorizzare localmente le immagini riprese dalla telecamera, è
necessaria una scheda SD (non inclusa) con capacità standard o elevata.
Funzione Pin Note
RS 485/422TX(A) 1 Coppia TX per RS-422 e RS-485 con quattro cavi
RS 485/422TX(B) 2
RS-485A alt RS-485/422RX(A) 3 Coppia RX per tutte le modalità (RX/TX combinata per RS-485 con
due cavi)
RS-485B alt RS-485/422RX(B) 4
