4. Insérez le câble réseau dans la fente du joint afin de fixer le joint au câble réseau. Reportez-
vous à la Connecteurs de l'appareil, page 28 pour plus d'informations sur les exigences portant
sur le câble réseau.
5. Acheminez le câble réseau à travers le presse-étoupe.
6. Enfoncez le joint dans le presse-étoupe et vissez le capuchon fermement.
Remarque :
L’utilisation d’un presse-étoupe autre que celui fourni risque d’entraîner une infiltration
d’eau et d’endommager le produit. Les câbles doivent avoir un diamètre de 4,0 mm - 5,5
mm.
Fixation de la caméra au support mural
1. Disposez la caméra avec le couvercle inférieur sur le support et serrez les vis de l’adaptateur de
support.
2. Replacez le couvercle de câble, puis serrez les vis.
3. Pour brancher les câbles, reportez-vous à Branchement des câbles, page 34.
Remarque :Si vous utilisez plus d'un câble, chaque câble doit être acheminé au travers d'un presse-
étoupe distinct. Pour cela reportez-vous à Acheminez le câble réseau à travers le trou prévu pour le
passage du câble, page 32.
4. Desserrez la vis de réglage du support afin d’orienter la caméra dans la direction voulue et
effectuez la mise au point de la caméra si nécessaire. Pour cela, reportez-vous à Focus
adjustment (Réglage de la mise au point) : AXIS Q1921/-E/Q1922/-E, page 40. Reportez-vous à
Accès au flux de données vidéo, page 39pour savoir comment voir le flux de données vidéo.
5. Attachez le fil de sécurité à la patte sur le couvercle inférieur.
6. Raccordez le câble du chauffe-vitre au connecteur de chauffe-vitre sur la caméra.

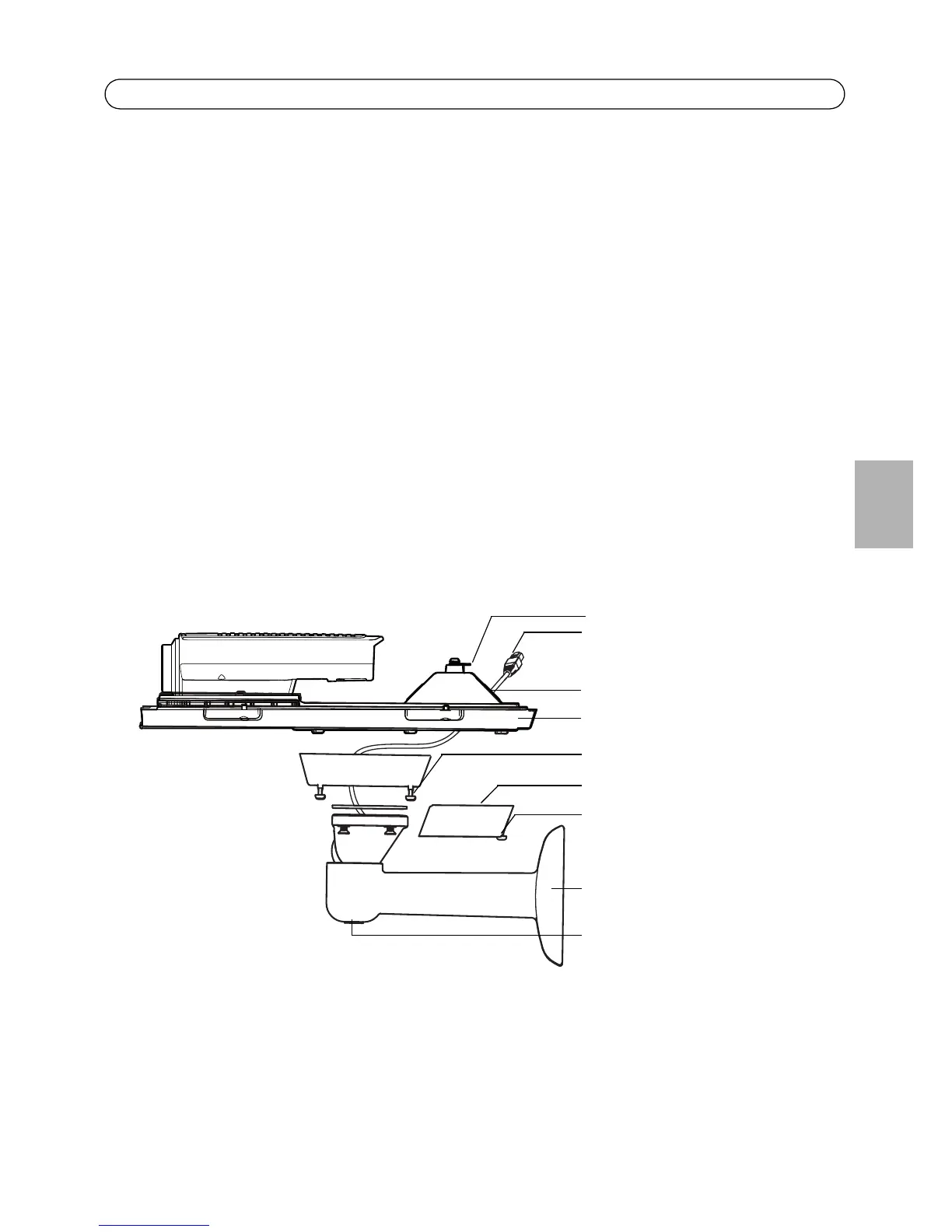

Couvercle de câble
Vis d'adaptateur de support (x4)
Vis du couvercle de câble (x2)
Câble réseau (acheminement
Support mural
Vis de réglage du support
à travers le support mural)
Couvercle inférieur
Patte de fil de sécurité
Trous de câble et presse-étoupes
