Axis Q60 Series Installation Guide

AXISQ60Series
3
4
2
1
5

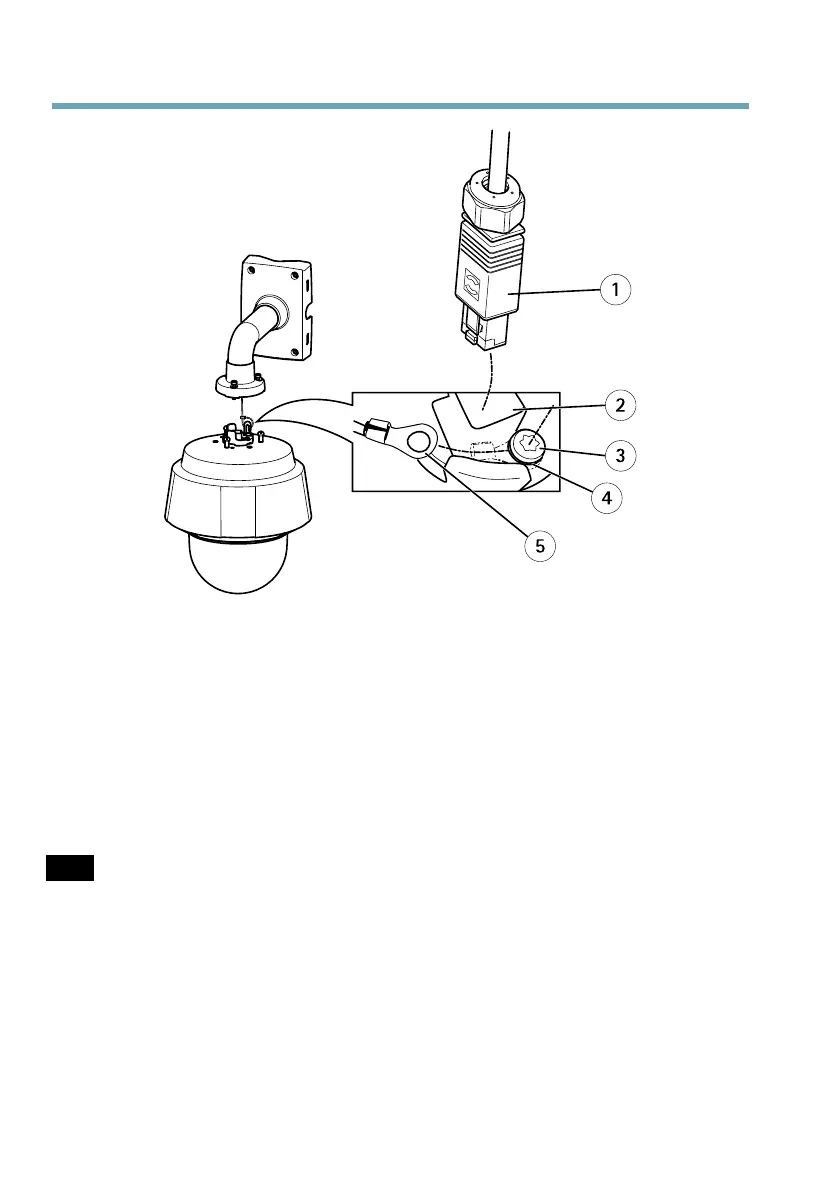

1
ネ ッ ト ワ ー ク コ ネ ク タ ー – RJ45 プ ッ シ ュ プ ル コ ネ ク タ ー (IP66)
2
ネ ッ ト ワ ー ク コ ネ ク タ ー と ネ ッ ト ワ ー ク コ ネ ク タ ー シ ー ル ド
3
ア ー ス 端 子 ネ ジ T20
4
ワ ッ シ ャ ー
5
ケ ー ブ ル シ ュ ー
6.ケーブルシュープライヤーを使用して、アース線をケーブルシューに取り
付けます。
7.ケーブルシューとワッシャーを元の位置に戻し、ネジをしっかりと締めま
す(トルク0.5Nm)。
8.ネットワークケーブルをカメラに接続します。
注 注
注
記 記
記
接続時にネットワークケーブルを傷つけないよう、注意してください。
9.ネットワークカメラのユニットホルダーを取り付けブラケットのスロット
にはめ込み、カメラユニットを回転させます。
10.ネジを締めて、ネットワークカメラを取り付けブラケットに固定します。
11.付属のミッドスパンを設置します。
ペ ー ジ 101 を参照してください。
100
