6.ケーブルが適切な位置に保持されるよう、ケーブルホルダーを回転させま
す。
7.カメラ本体のふたを元の位置に戻し、ネジをしっかりと締めます(トル
ク1.5Nm)。
8.ネットワークカメラのユニットホルダーを据付プレートの溝⽳に滑り込ま
せ、カメラユニットを回転させます。
9.付属のミッドスパンを設置します。ミッドスパンに同梱のインストールガ
イド、または
www .axis.com
を参照してください
埋 埋
埋
め め
め
込 込
込
み み
み
取 取
取
り り
り
付 付
付
け け
け
キ キ
キ
ッ ッ
ッ
ト ト
ト
へ へ
へ
の の
の
カ カ
カ
メ メ
メ
ラ ラ
ラ
の の
の
取 取
取
り り
り
付 付
付
け け
け
警告
カメラと天井取付部品の総重量は、約3200gです。天井の材質が重量を⽀え
るのに⼗分であるかを確認してください。
注 記
必要な天井ボードの厚さは5〜60mmです。
1.埋め込み取り付けキットを取り付ける天井ボードを取り外します。
2.天井ボードに埋め込み取り付けキット⽤の⽳を開けます。付属のテンプ
レートを使⽤して印を付け、テンプレートに沿って切り取ります。

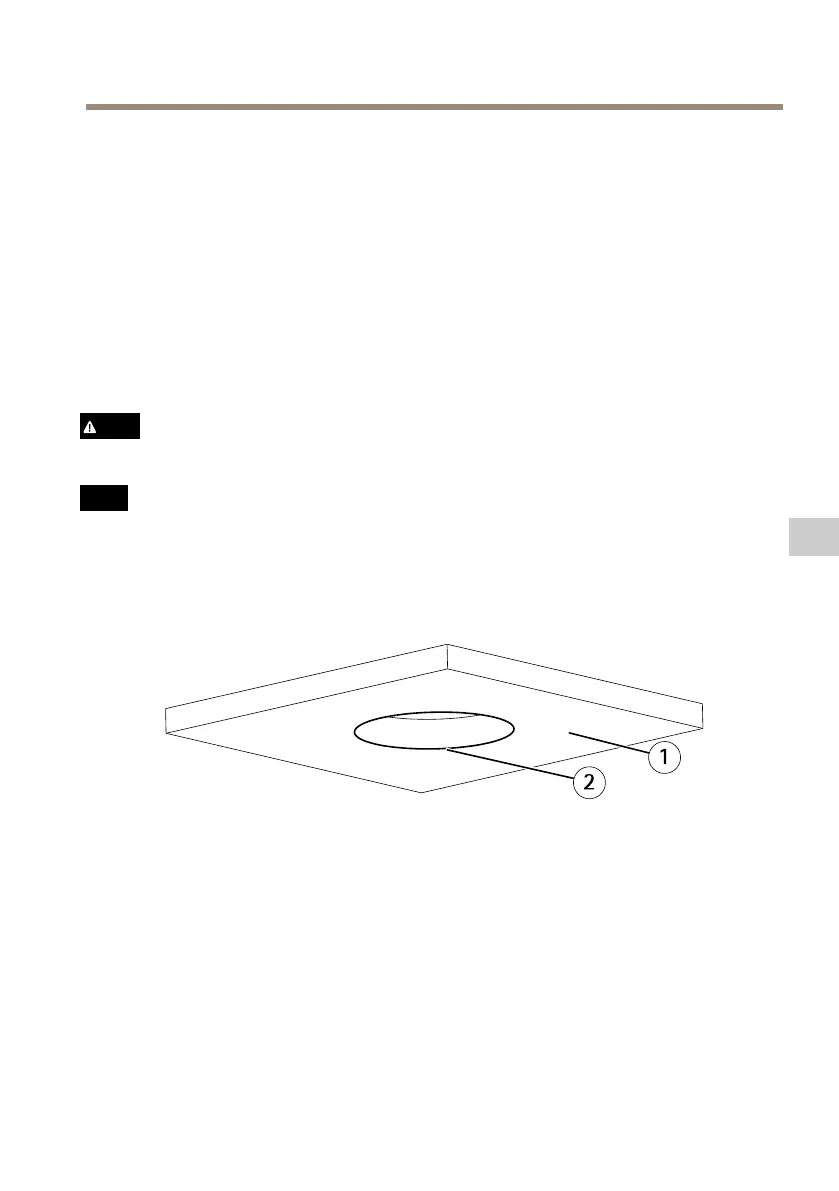

1
天 井 ボ ー ド
2
⽳ 径 225 mm
3.天井ブラケットを組み⽴て、天井ボードに取り付けます。据付プレートと
天井ブラケットの⽮印が、カメラとトリムリングのロゴタイプが同じ⽅向を
向いていることを確認してください。
4.ブラケットアームのネジを締めます。
5.カメラ本体のふたのネジをゆるめて、カメラ本体のふたを取り外します。
6.ネットワークケーブルと、使⽤する場合はマルチコネクタケーブルをカメ
ラに配線および接続します。
135
