AXIS
Q60
Series
Accessoires
en
option
P
our
une
liste
complète
des
accessoires
disponibles
pour
ce
produit,
accédez
à
la
page
du
produit
sur
axis.com
et
sélectionnez
Logiciel
et
accessoires.
Aperçu
du
matériel

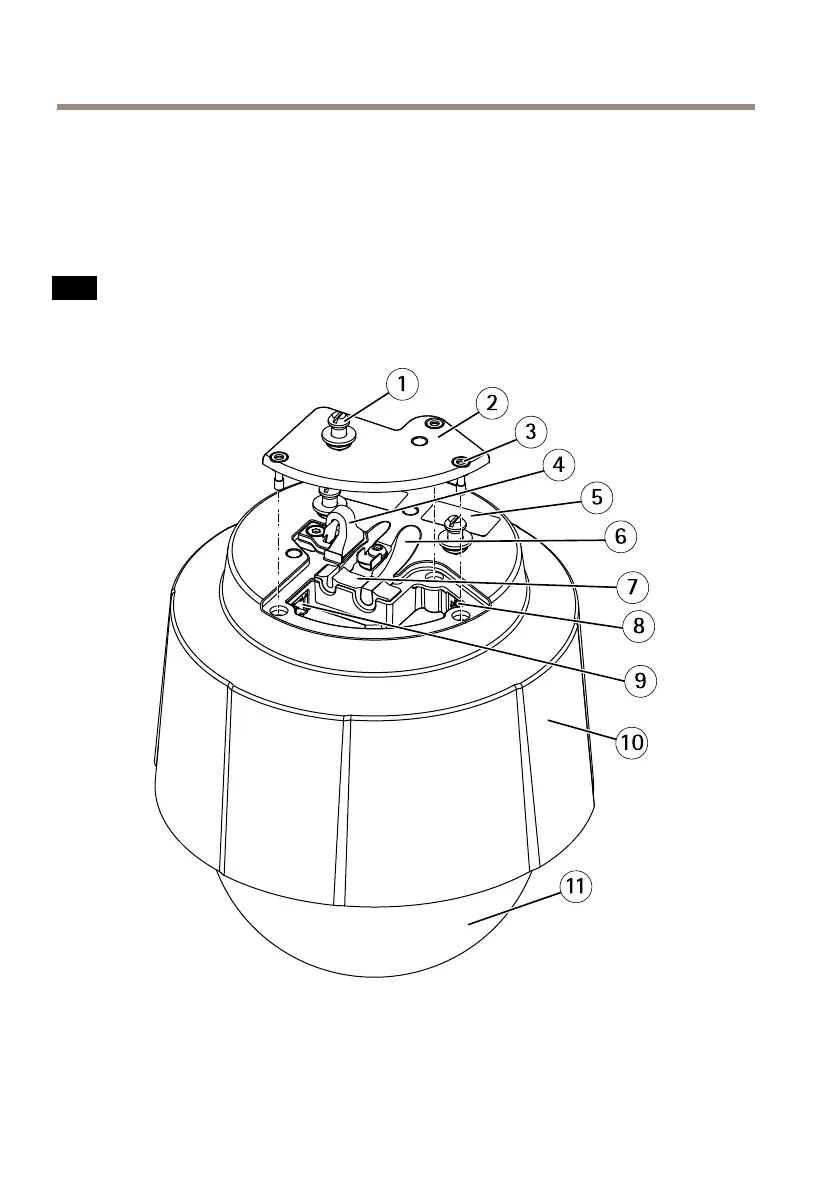

A
A
A
VIS
VIS
VIS
V
ériez
que
le
dôme
est
xé
en
mode
de
fonctionnement,
sinon
la
mise
au
point
peut
en
être
affectée.
1
Support
de
l'appareil
(x3)
2
Couvercle
sur
la
base
de
la
caméra
3
Vis
du
couvercle
sur
la
base
de
la
caméra
T20
(3x)
4
Crochet
pour
câble
de
sécurité
34
33
35
Table of Contents
toc
4
Legal considerations
4
Liability
4
Intellectual property rights
4
Equipment modifications
4
Trademark acknowledgements
4
Regulatory information
4
Electromagnetic compatibility (EMC)
4
USA
4
Safety
5
This product complies with IEC/EN/UL 60950-1, Safety of Information Technology Equipment.
5
Disposal and recycling
5
Contact information
5
Support
5
Learn more!
6
toc
7
Safety information
7
Hazard levels
7
Other message levels
7
Safety instructions
8
Transportation
8
Battery
8
Dome cover
9
Installation Guide
11
Installation Steps
11
Package contents
11
•Network camera
11
Optional accessories
11
Hardware overview
12
NOTICE
12
Camera Unit
13
Dome Cover
13
Hard Ceiling Mount
14
Drop Ceiling Mount
14
LED Indicators
15
Connectors and buttons
15
Network connector
15
I/O and audio connector
15
SD card slot
16
Control button
16
Power button
16
Multicable connectors
16
Specifications
18
Operating Conditions
18
Storage Conditions
19
Power Consumption
19
Connection Diagrams
20
I/O Connector
20
Install the hardware
20
Read all the instructions before installing the product. Some installation steps would benefit from being completed together because they require removal of the dome cover.
20
Change the dome cover (optional)
21
How to install an SD card (optional)
21
How to install the camera
21
Install the camera with a hard ceiling mount
21
Install the camera with a drop ceiling mount
23
Install the camera with a bracket mount
25
How to access the product
27
Reset to factory default settings
27
Further information
27
Warranty information
28
Informations sur la sécurité
29
Niveaux de risques
29
Autres niveaux de message
29
Consignes de sécurité
30
Transport
30
Batterie
30
Couvercle de dôme
31
Guide d’installation
33
Procédures d’installation
33
Contenu de l’emballage
33
•Caméra réseau
33
Accessoires en option
34
Aperçu du matériel
34
AVIS
34
Caméra
35
Couvercle de dôme
36
Fixation au plafond de la caméra
36
Fixation au faux-plafond
37
Voyants
37
Connecteurs et boutons
38
Connecteur réseau
38
Connecteur E/S et audio
38
Fente pour carte SD
38
Bouton de commande
38
Bouton d’alimentation
39
Câble multiple Axis
39
Caractéristiques techniques
41
Conditions d'utilisation
41
Conditions de stockage
41
Consommation électrique
41
Schémas de connexion
42
Connecteur d’E/S
42
Installation du matériel
42
Lisez toutes les instructions avant l'installation de l'appareil. Il serait préférable de réaliser certaines étapes en même temps parce qu'elles exigent le retrait du couvercle du dôme.
42
Remplacement du couvercle de dôme (en option)
43
Installation d’une carte SD (facultatif)
43
Comment installer la caméra
43
Installation de la caméra avec une fixation au plafond
43
Installation de la caméra avec une fixation au faux-plafond
45
Installation de la caméra avec un support de fixation
47
Comment accéder au produit
49
Réinitialiser les paramètres par défaut
49
Informations complémentaires
49
Informations sur la garantie
50
Sicherheitsinformationen
51
Gefährdungsstufen
51
Andere Meldeebenen
51
Sicherheitsanweisungen
52
Transport
52
Batterie
52
Kuppelabdeckung
53
Installationsanleitung
55
Installationsschritte
55
Lieferumfang
55
•Netzwerk-Kamera
55
Optionales Zubehör
56
Übersicht über die Hardware
56
HINWEIS
56
Kameraeinheit
57
Kuppelabdeckung
58
Halterung für Massivdecken
58
Halterung für abgehängte Decken
59
LEDs
59
Anschlüsse und Tasten
59
Netzwerkanschluss
60
E/A- und Audio-Anschluss
60
Einschub für SD-Speicherkarte
60
Steuertaste
60
Netzschalter
61
Axis Mehrfachkabel
61
Technische Daten
62
Betriebsbedingungen
62
Lagerbedingungen
63
Stromverbrauch
63
Anschlussschaltbilder
64
E/A-Anschluss
64
Die Hardware installieren
64
Lesen Sie die Anweisungen, bevor Sie das Produkt installieren. Manche Installationsschritte sollten besser zusammen ausgeführt werden, denn sie erfordern die Entfernung der Kuppelabdeckung.
64
Austausch der Kuppelabdeckung (optional)
65
Installation einer SD-Speicherkarte (optional)
65
Installieren der Kamera
65
Anbringen der Kamera mit einer Halterung für Massivdecken
66
Anbringen der Kamera mit einer Halterung für abgehängte Decken
67
Anbringen der Kamera mit einer Halterung
69
Zugriff auf das Produkt
71
Zurücksetzen auf die Werkseinstellungen
71
Weitere Informationen
71
Gewährleistungsinformationen
72
Informazioni di sicurezza
73
Livelli di pericolo
73
Altri livelli di messaggio
73
Informazioni di sicurezza
74
Trasporto
74
Batteria
74
Copertura a cupola
75
Guida all'installazione
77
Procedura di installazione
77
Contenuto della confezione
77
•Telecamera di rete
77
Accessori opzionali
78
Panoramica dell'hardware
78
AVVISO
78
Unità telecamera
79
Cupola di protezione
80
Montaggio a soffitto
80
Montaggio a controsoffitto
81
Indicatori LED
81
Connettori e pulsanti
81
Connettore di rete
82
Connettore audio e I/O
82
Slot per schede di memoria
82
Pulsante di comando
82
Tasto di accensione
83
Multicavo Axis
83
Dati tecnici
84
Condizioni di funzionamento
84
Condizioni di stoccaggio
85
Consumo energetico
85
Schema delle connessioni
86
Connettore I/O
86
Installazione dell'hardware
86
Leggere attentamente tutte le istruzioni prima di installare il dispositivo. Alcune fasi d'installazione dovrebbero essere eseguite in parallelo perché richiedono la rimozione della cupola di protezione.
86
Sostituzione della cupola (facoltativo)
87
Come installare una scheda SD (facoltativa)
87
Come installare la telecamera
87
Installazione della telecamera con montaggio a soffitto
88
Installazione della telecamera con montaggio a controsoffitto
89
Installazione della telecamera con montaggio a staffa
92
Modalità di accesso al dispositivo
94
Ripristino delle impostazioni predefinite di fabbrica
94
Ulteriori Informazioni
94
Informazioni sulla garanzia
95
Información de seguridad
97
Niveles de peligro
97
Otros niveles de mensaje
97
Instrucciones de seguridad
98
Transporte
98
Batería
98
Cubierta del domo
99
Guía de instalación
101
Pasos de la instalación
101
Contenido del paquete
101
•Cámara de red
101
Accesorios opcionales
102
Información general del hardware
102
AVISO
102
Unidad de cámara
103
Cubierta del domo
104
Montaje en techo duro
104
Montaje en falso techo
105
Indicadores LED
105
Conectores y botones
106
Conector de red
106
Conector de audio y de E/S
106
Ranura para tarjetas SD
106
Botón de control
106
Botón de encendido
107
Multicable de Axis
107
Especificaciones
109
Condiciones de funcionamiento
109
Condiciones de almacenamiento
109
Consumo
109
Diagramas de conexión
110
Conector de E/S
110
Instalación del hardware
110
Lea todas las instrucciones antes de instalar el producto. Es recomendable realizar algunos pasos de la instalación juntos, ya que en ellos se precisa la extracción de la cubierta del domo.
110
Sustitución de la cubierta del domo (opcional)
111
Cómo instalar una tarjeta SD (opcional)
111
Cómo instalar la cámara
111
Instalación de la cámara con un montaje en techo duro
112
Instalación de la cámara con un montaje en falso techo
113
Instalación de la cámara con una escuadra de montaje
115
Cómo acceder al producto
117
Restablecimiento a la configuración predeterminada de fábrica
117
Más información
117
Información de garantía
118
安全情報
119
危険レベル
119
その他のメッセージレベル
119
安全手順
120
輸送
120
バッテリー
120
ドームカバー
121
インストールガイド
123
設置手順
123
パッケージの内容
123
•ネットワークカメラ
123
オプションアクセサリー
124
ハードウェアの概要
124
注記
124
カメラユニット
125
ドームカバー
126
天井取り付けキット
126
埋め込み取り付けキット
127
LEDインジケーター
127
コネクタとボタン
128
ネットワークコネクタ
128
I/Oおよび音声コネクタ
128
SDカードスロット
128
コントロールボタン
128
電源ボタン
129
AXISマルチケーブル
129
仕様
130
動作条件
130
保管条件
131
消費電力
131
接続図
132
I/Oコネクタ
132
ハードウェアのインストール
132
製品を取り付ける前に、 すべての説明に目を通してください。 一部の設置手順ではドームカバーを取り外さなければならない場合があるため、 読んでおくと役に立ちます。
132
ドームカバーの交換 (オプション)
133
SDカードの装着方法 (オプション)
133
カメラの設置方法
133
天井取り付けキットへのカメラの取り付け
134
埋め込み取り付けキットへのカメラの取り付け
135
ブラケットへのカメラの取り付け
138
製品のアクセス方法
140
工場出荷時の設定にリセットする
140
関連情報
140
保証情報
141
安全信息
143
危险等级
143
其他消息等级
143
安全说明
144
运输
144
电池
144
半球罩
145
安装指南
147
安装步骤
147
包装内容
147
•网络摄像机
147
可选附件
147
硬件概览
148
注意
148
摄像机单元
149
球型罩
149
硬天花板安装支架
150
吊顶安装支架
150
LED 指示灯
151
连接器和按钮
151
网络连接器
151
I/O 和音频接口
151
SD 卡插槽
152
控制按钮
152
电源按钮
152
安讯士多接头线缆
152
规格
154
工作条件
154
存放条件
154
功耗
154
连接图
155
I/O 接口
155
安装硬件
155
请在安装产品前阅读说明。有几项安装步骤要求移去球型罩，因此，建议同时完成这几项步骤。
155
更换球型罩（可选）
156
如何安装 SD 卡（可选）
156
如何安装摄像机
156
使用硬天花板安装支架安装摄像机
156
使用吊顶安装支架安装摄像机
158
使用安装支架安装摄像机
160
如何访问产品
162
重置为出厂默认设置
162
更多信息
162
质保信息
163
Other manuals for Axis Q6044
User Manual
69 pages
User Manaual
68 pages
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the Axis Q6044 and is the answer not in the manual?
Ask a question
Axis Q6044 Specifications
General
Brand
Axis
Model
Q6044
Category
Security Camera
Language
English
Related product manuals
Axis Q6045
69 pages
Axis Q6042
68 pages
Axis Q6045-E
67 pages
Axis Q6044 PTZ
2 pages
Axis Q6045 Mk II
72 pages
Axis Q6045-S Mk II
70 pages
Axis Q6055
73 pages
Axis Q6074
40 pages
Axis Q6075-E
29 pages
Axis Q6010-E
24 pages
Axis Q6032-E PTZ
55 pages
Axis ExCam XPT Q6075
33 pages
To Next PageTo Next PageTo Previous PageTo Previous Page
Loading...
Need help?
General
