AXISQ8752-EBispectralPTZCamera
⽌のために、シーラントをケーブルとケーブルガスケットの間に貼り付けま
す。さまざまなネットワーク接続オプションの詳細については、
107 ペ ー ジ
の 、 ネ ッ ト ワ ー ク リ ン ク の イ ン ス ト ー ル
を参照してください。
10.ベースユニットの上に透明ベースユニットカバーを置き、⽳の内側にケー
ブルガスケットをはめ込みます。

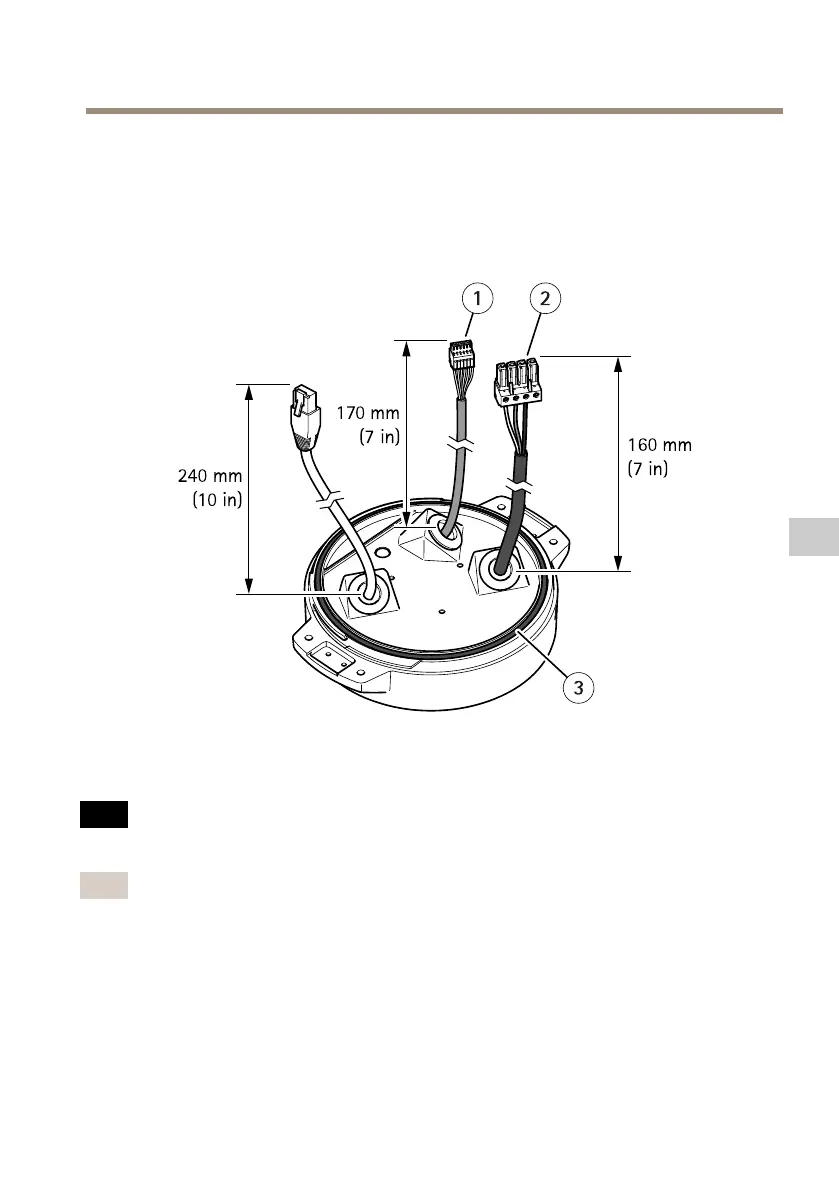

1
I/O コ ネ ク タ
2
電 源 コ ネ ク タ
3
O - リ ン グ
注 記
ケーブルが引っ張られた場合に誤って装置を電源から切断しないように、保
護接地線は他の2本の線(電源ケーブル内)よりも約10mm⻑くしてください。
注意
設置をできるだけ簡単にするために、電源ケーブルジャケットの約90mmと
I/Oケーブルジャケットの70mmを取り除くことをお勧めします。
11.電源およびI/Oコネクタを取り付けます。
12.ネットワークケーブル、I/Oケーブル、および電源ケーブルのケーブルガ
スケットからコネクタの端までの距離が、それぞれ240mm、170mm、
160mmになるように調整します。
105
JA
