Balluff BAE SA-CS-026-YP-BP02 - Produktbeschreibung; Aufbau; Bedien- und Anzeigeelemente; Funktion

8 deutsch
4.1 Aufbau
1 2 3 4
1 3 × 7-Segmentanzeige (gelb)
2 4 × 7-Segmentanzeige (orange)
3 Status-LEDs (PWR/OUT/NC)
4 Menütasten

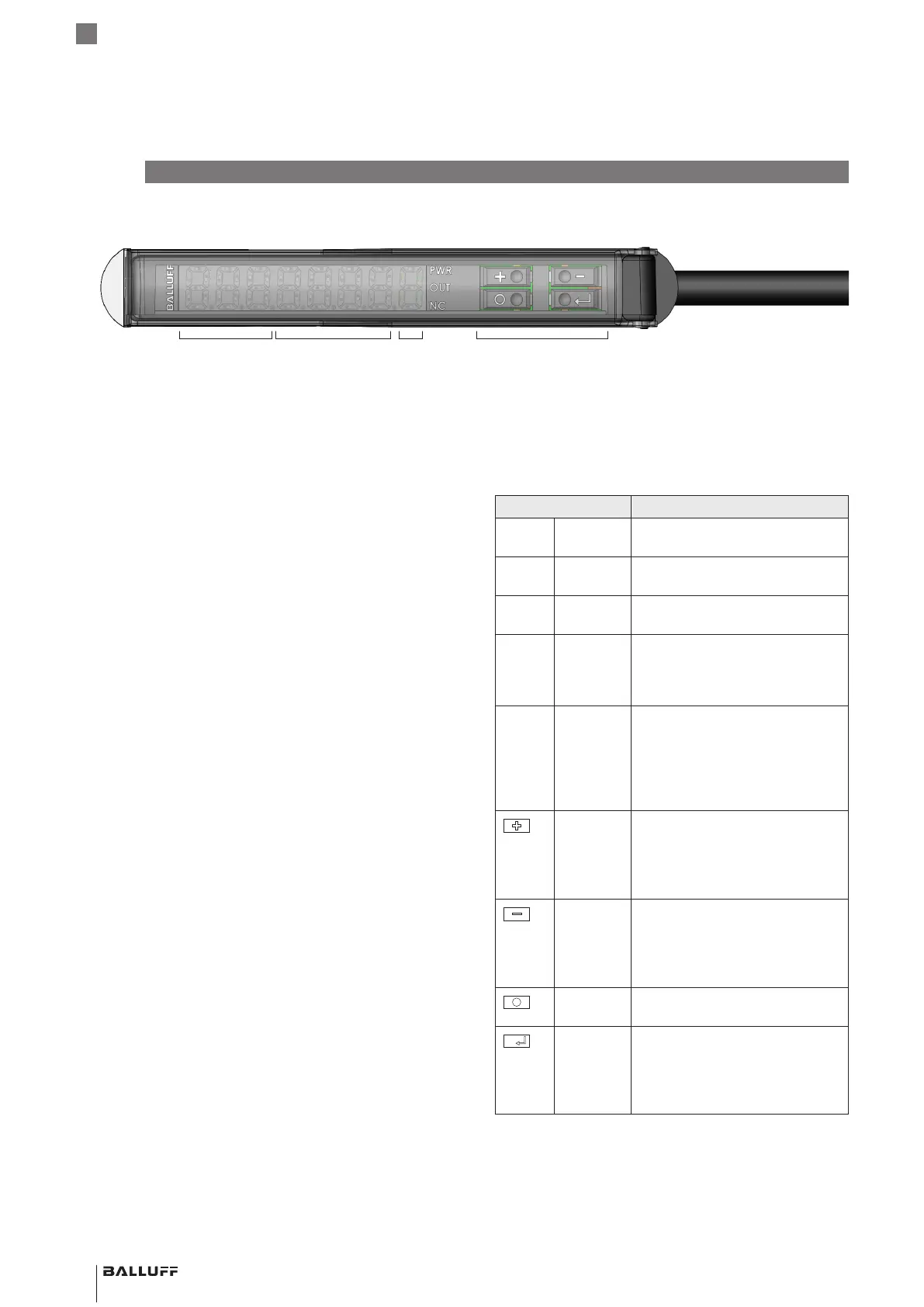

Bild 4-1: Geräteansicht, Bedien- und Anzeigeelemente
4
Produktbeschreibung
4.2 Funktion
Der Sensorverstärker arbeitet als Basisgerät für eine
besondere Serie von kapazitiven Sensoren (Halbvarianten
ohne eigene Schaltendstufe, speziell Mini- und Hochtem-
peratursensoren). Die Sensoren erfassen z.B. Objekte
oder Füllstände und geben die Information an den Verstär-
ker weiter. Durch Betrieb in einer Regelschleife wird der
gesamte Arbeitsbereich der Sensoren genutzt. Die weitere
Signalverarbeitung geschieht in einem Mikroprozessor.
Die Software erfasst die Regelspannung periodisch und
erzeugt daraus ein Schalt- oder Analogsignal, das am
Ausgang ausgegeben wird.
Folgende Parameter können eingestellt werden:
– Schaltstufe: PNP, NPN, Push-Pull, Schließer, Öffner
– Einstellung oder automatisches Einlernen der Sensor-
empfindlichkeit auf Anwendung Schaltabstand
– Ferngetriggertes, situationsbedingtes Einlernen der
Sensorempfindlichkeit auf Anwendung (über eine vierte
Programmierleitung)
– Verschiedene Schaltmodi mit ein oder zwei Schalt-
punkten
– Ein- und Ausschaltzeiten
– Dynamischer Betrieb
– Erkennung nur bewegter Objekte
– permanente, langsame Hintergrundausblendung
– Analogfunktion mit Analogausgang (4…20mA,
0…10V)
Der Verstärker wird über die Menüeinstellung (Tasten und
Display) bedient.
Der Ausgang ist überstrom- und kurzschlussgesichert. Die
Grenzwerte für Überlaststrom (ca.200mA) und für Über-
temperatur sind fest eingestellt. Ein Überstrom-/Kurz-
schluss-Fehlerfall wird im Display mit
E r r out p
angezeigt.
4.3 Bedien- und Anzeigeelemente
Element Funktion
888
Anzeige
(gelb)
Zeigt die Kurzbezeichnung des
Menüpunktes an.
8888
Anzeige
(orange)
Zeigt Parameter als Zahlenwert
oder in Form einer Auswahl an
PWR LED (grün) Leuchtet, wenn Betriebsspan-
nung anliegt
OUT LED (gelb) Zeigt den betätigten Schaltzu-
stand an (abhängig von der
eingestellten Konfiguration Öffner/
Schließer)
NC LED (rot) Leuchtet nicht, wenn keine
Betriebsspannung anliegt oder
Schließer konfiguriert ist.
Leuchtet, wenn Betriebsspan-
nung anliegt und Öffner konfigu-
riert ist.
Taste Menüpunkt weiterblättern oder
Wertebereich erhöhen
Bei längerem Betätigen der Taste
wird ein Wertschnelldurchlauf
aktiviert
Taste Menüpunkt zurückblättern oder
Wertebereich erniedrigen
Bei längerem Betätigen der Taste
wird ein Wertschnelldurchlauf
aktiviert
Taste Aktivierung Parametereingabe
innerhalb Menüpunkt
Taste Wertebereich-Auswahl speichern,
Teachen/Einlernen, Start/Spei-
chern, Sprung in
Untermenüauswahl aus
[ ]conF
und
[ ]di SP
Tab. 4-1: Bedien- und Anzeigeelemente
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
