Balluff BAE SA-CS-026-YP-BP02 - Inbetriebnahme und Betrieb; Hinweise zum Betrieb; Inbetriebnahme; Schnell-Inbetriebnahme

10 deutsch

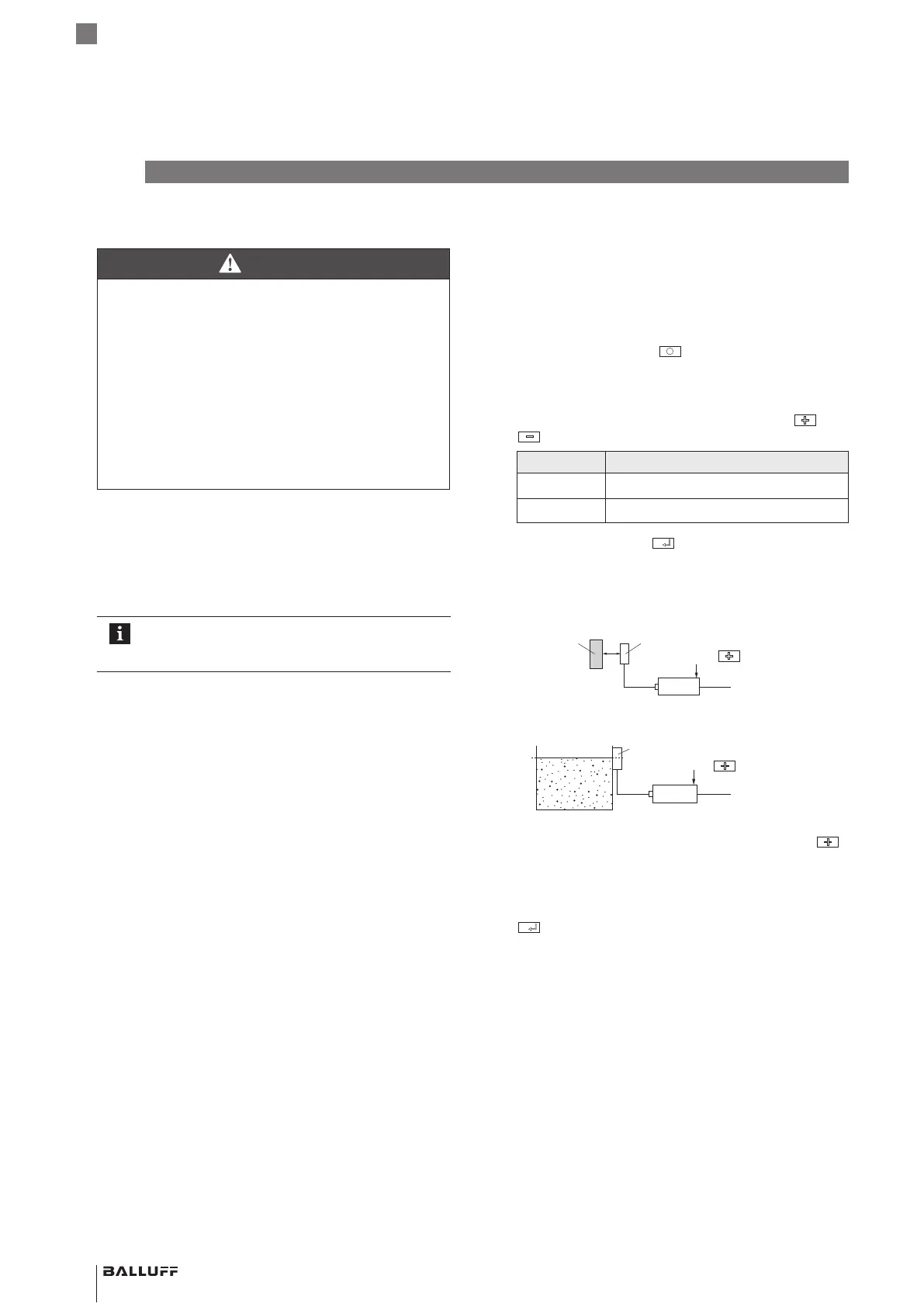

6.1 Inbetriebnahme
GEFAHR
Unkontrollierte Systembewegungen
Bei der Inbetriebnahme und wenn der Sensorverstärker
Teil eines Regelsystems ist, dessen Parameter noch
nicht eingestellt sind, kann das System unkontrollierte
Bewegungen ausführen. Dadurch können Personen
gefährdet und Sachschäden verursacht werden.
► Personen müssen sich von den Gefahrenbereichen
der Anlage fernhalten.
► Inbetriebnahme nur durch geschultes Fachpersonal.
► Sicherheitshinweise des Anlagen- oder Systemher-
stellers beachten.
1. Anschlüsse auf festen Sitz und richtige Polung prüfen.
Beschädigte Anschlüsse tauschen.
2. System einschalten.
3. Messwerte und einstellbare Parameter prüfen und ggf.
den Sensorverstärker neu einstellen. Dabei Entfer-
nungen über den gesamten Messbereich prüfen.
Insbesondere nach dem Austausch des Sensor-
verstärkers oder der Reparatur durch den Herstel-
ler die korrekten Werte prüfen.
6.2 Schnell-Inbetriebnahme
Um den Sensor der Anwendung anzupassen, genügt es
i.d.R., die Schaltstufe (Öffner oder Schließer) einzustellen
und den Einschaltpunkt einzulernen.
Alle anderen Einstellungen werden auf die Werkseinstellung
gesetzt.
Endstufe konfigurieren
1. Betätigen Sie die Taste
mindestens 8s ununter-
brochen.
⇒ Im Display wird die verbleibende Zeit (in Sekunden)
angezeigt.
2. Konfigurieren Sie die Endstufe mit den Tasten
und
.
Display Konfiguration
PPno
Endstufe Push-Pull: Schließer
PPnc
Endstufe Push-Pull: Öffner
3. Drücken Sie die Taste
.
Schaltpunkt einlernen
1. Bringen Sie den Sensor in den gewünschten Erken-
nungszustand.
a. Abstand zum Objekt
BAE
A
b. Bedeckung der Sensorfläche
BAE
3. Lernen Sie den Erkennungszustand mit der Taste
ein.
⇒ Der Vorgang kann wiederholt werden, die Schalthy-
sterese ist fix.
4. Beenden Sie den Inbetriebnahmemodus mit der Taste
.
⇒ Alle Einstellungen werden gespeichert, das Display
zeigt
run
und den Bedämpfungsgrad des Sensors
in Digit an.
6.3 Hinweise zum Betrieb
– Funktion des Sensorverstärkers und aller damit verbun-
denen Komponenten regelmäßig prüfen.
– Bei Funktionsstörungen den Sensorverstärker außer
Betrieb nehmen.
– Anlage gegen unbefugte Benutzung sichern.
– Befestigung prüfen und ggf. nachziehen.
6.4 Wartung
Das Produkt ist wartungsfrei.
Objekt
Sensor
Taste
A = max.
Erkennungszu-
stand
Füllstand
Sensor
Taste
6
Inbetriebnahme und Betrieb
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
