Balluff BAE SA-CS-026-YP-BP02 - Externe Trigger Einstellen

www.balluff.com 15deutsch
7
Bedienmodus (Fortsetzung)
7.6.4 Externe Trigger einstellen
(nur im Modus für schaltende Sensoren)
E t t
Die Einstellung ist besonders geeignet für situationsbeding-
tes Teachen.
Die Teach-Leitung hat 3 Zustände:
– offen
– nach U
bat
– nach GND
Die Einstellungen sind sofort wirksam.
Teach-Leitung inaktiv
oF F
Es ist kein externes Triggern möglich.
Im Normalbetrieb muss die weiße Teach-Leitung
immer mit der blauen Minusleitung verbunden
sein.
Der hohe Teachwert wird SP1 zugeordnet:
– größere Bedämpfung
– kleinerer Objektabstand
Der niedrige Teachwert wird SP2 zugeordnet:
– niedrigere Bedämpfung
– größerer Objektabstand
Teach-Leitung aktiv
t EA
Der externe Teachvorgang ist für die Schaltmodi Std, 2Pt
und Win vorgesehen.
Jeder Teachvorgang speichert die Einstellung. Es
sind max. 300.000 Zyklen möglich.
SP1 einlernen: Objekt erkennen
1. Bringen Sie das Objekt in den gewünschten Erken-
nungszustand (Abstand zum Objekt oder Bedeckung
der Sensorfläche mit Füllstand).
2. Die offene Teach-Leitung (weiß) kurz auf U
B+
(braun)
legen.
⇒ Schaltpunkt SP1: aktueller Erkennungszustand
sicher erkannt ist eingelernt.

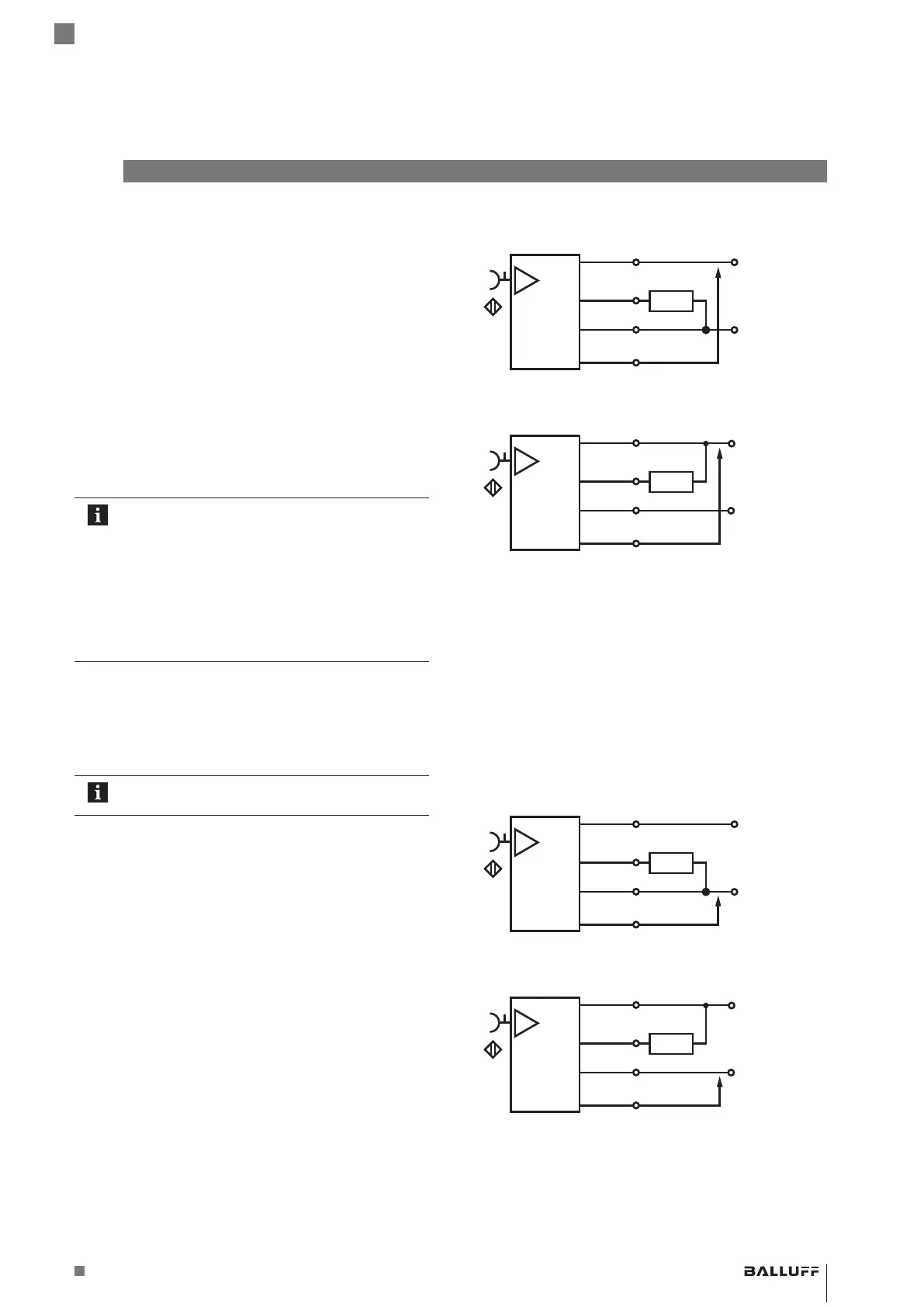

Bild 7-7:
BN 1
4
3
2
PNP
3
+
–
BK
BU
WH
+
OUT
ext. prog.
–
1
4
3
2
NPN
+
–
BN
3
BK
BU
WH
+
OUT
ext. prog.
–
SP1 einlernen: Objekt erkennen
SP2 einlernen: Objekt nicht erkennen
1. Verändern Sie den Abstand vom Sensor zum Objekt
bzw. die Bedeckung der Sensorfläche, die für SP1
gewählt wurde, nur soweit, bis das Objekt als nicht
(mehr) erkannt gelten soll.
2. Die offene Teach-Leitung (weiß) kurz auf U
B–
(blau)
legen.
⇒ Schaltpunkt SP2: aktueller Erkennungszustand
nicht erkannt ist eingelernt.
Bild 7-8:
BN 1
4
3
2
PNP
3
+
–
BK
BU
WH
+
OUT
ext. prog.
–
1
4
3
2
NPN
+
–
BN
3
BK
BU
WH
+
OUT
ext. prog.
–
SP2 einlernen: Objekt nicht erkennen
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
