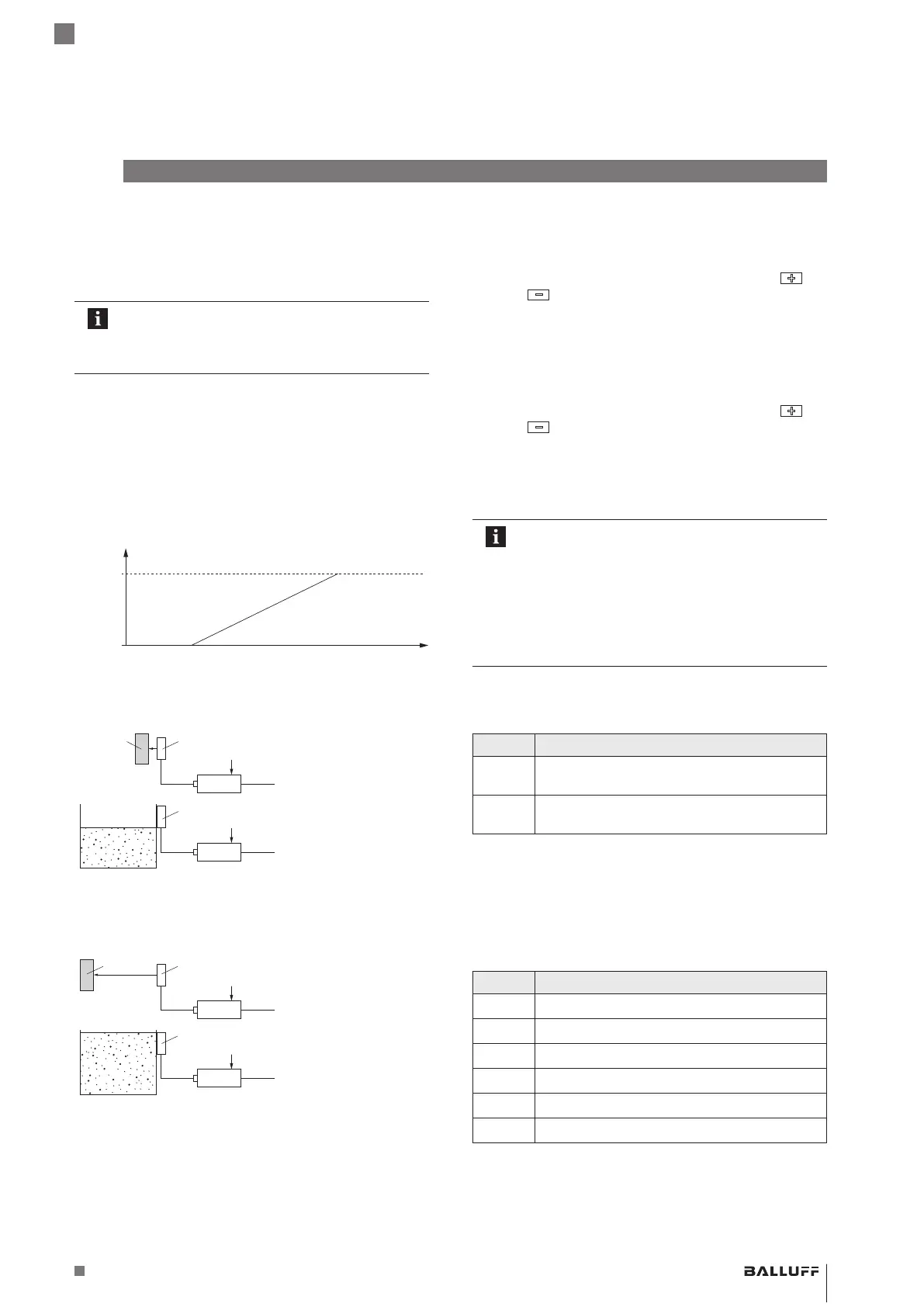

www.balluff.com 13deutsch
7
Bedienmodus (Fortsetzung)
7.3 Schaltpunkte einlernen
7.3.1 Schaltende Sensoren einlernen
t S
Die Ausgangsfunktionen SP1 und SP2 sind
abhängig von gewähltem Schaltmodus
Mod
und
gewählter Ausgangskonfiguration
out
(siehe
Kapitel7.6.2).
SP 1
► Schaltpunkt 1 einlernen und als SP1 ablegen.
SP2
► Schaltpunkt 2 einlernen und als SP2 ablegen.
7.3.2 Analoge Sensoren einlernen
t A
Bild 7-1:
Sensorwert
SALo
4 mA
20 mA
SAHi
Analoge Sensoren einlernen
SAL o
Bild 7-2:
BAE
BAE
SALo
SALo
Sensor
Sensor
Füllstand
Objekt
Bereichsgrenze
min
einlernen.
► Bereichsgrenze
min
(0V, 4mA) einlernen.
SAHi
Bild 7-3:
BAE
BAE
SAHi
SAHi
Sensor
Sensor
Objekt
Füllstand
Bereichsgrenze
max
einlernen.
► Bereichsgrenze
max
(10V, 20mA) einlernen.
7.4 Schaltpunkt 1 manuell einstellen
SP 1
(nur im Betriebsmodus schaltend)
► Stellen Sie den Wert (0…4095) über die Tasten
oder
ein.
⇒ Die Einstellung ist sofort wirksam.
7.5 Schaltpunkt 2 manuell einstellen
SP2
(nur im Betriebsmodus schaltend)
► Stellen Sie den Wert (0…4095) über die Tasten
oder
ein.
⇒ Die Einstellung ist sofort wirksam.
7.6 Konfiguration
[ ]conf
Die konfigurierten Einstellungen sind sofort wirk-
sam.
Der hohe Teachwert wird SP1 zugeordnet:
– größere Bedämpfung
– kleinerer Objektabstand
Der niedrige Teachwert wird SP2 zugeordnet:
– niedrigere Bedämpfung
– größerer Objektabstand
7.6.1 Betriebsmodus einstellen
SoA
Display Konfiguration
S
Schaltender Betrieb
(Ausgangsfunktion: an/aus)
A
Analogbetrieb (Ausgangsfunktion:
4…20mA oder 0…10V)
Tab. 7-4: Betriebsmodus einstellen
7.6.2 Schaltendstufentyp/Analogausgang einstellen
Schaltende Sensoren
out
Display Konfiguration
P no
PNP-Schließer
n no
NPN-Schließer
PP no
Push-Pull, betätigt = High-Side
P nc
PNP-Öffner
n nc
NPN-Öffner
PP nc
Push-Pull, betätigt = Low-Side
Tab. 7-5: Schaltende Sensoren einstellen
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
