Bedienmodus (Fortsetzung)
Analoge Sensoren
SR
Wird der Analogausgang als Spannungsschnitt-
stelle (0…10V) verwendet, muss der Lastwider-
stand (Q nach GND) zwischen 1kΩ und 10kΩ
liegen. Wird der Ausgang als Stromschnittstelle
verwendet, muss der Shuntwiderstand (Q nach
GND) zwischen 0 und 400Ω liegen.
Der tatsächlich angezeigte Wert (4Digits) ist
abhängig vom angeschlossenen Sensor. Er ist
stetig analog und i.d.R. nicht linear.
Display Konfiguration
10U
Einstellung
als Spannungsausgang (0…10 V)
20mA
Einstellung
als Stromausgang (4…20 mA)
Tab. 7-6: Analoge Sensoren einstellen
7.6.3 Schaltmodus einstellen
(nur im Betriebsmodus schaltend)
Mod
Nach Auswahl des Schaltmodus springt die
Auswahl zum Einstellen der Schaltpunkte auf das
Hauptmenü
t S
zurück.
Beispiele für typische Einlernvorgänge siehe Abbildungen
in Kapitel7.3.2.
Standardschaltmodus
St d
Das System arbeitet i. d. R. nur mit einem definierten
Schaltpunkt: Objekt oder Füllstand (halbe Bedeckung der
aktiven Fläche mit Medium) sicher erkannt. Sinkt die
Messgröße um einen kleinen Betrag unter den Schaltpunkt
schaltet der Ausgang auf off.

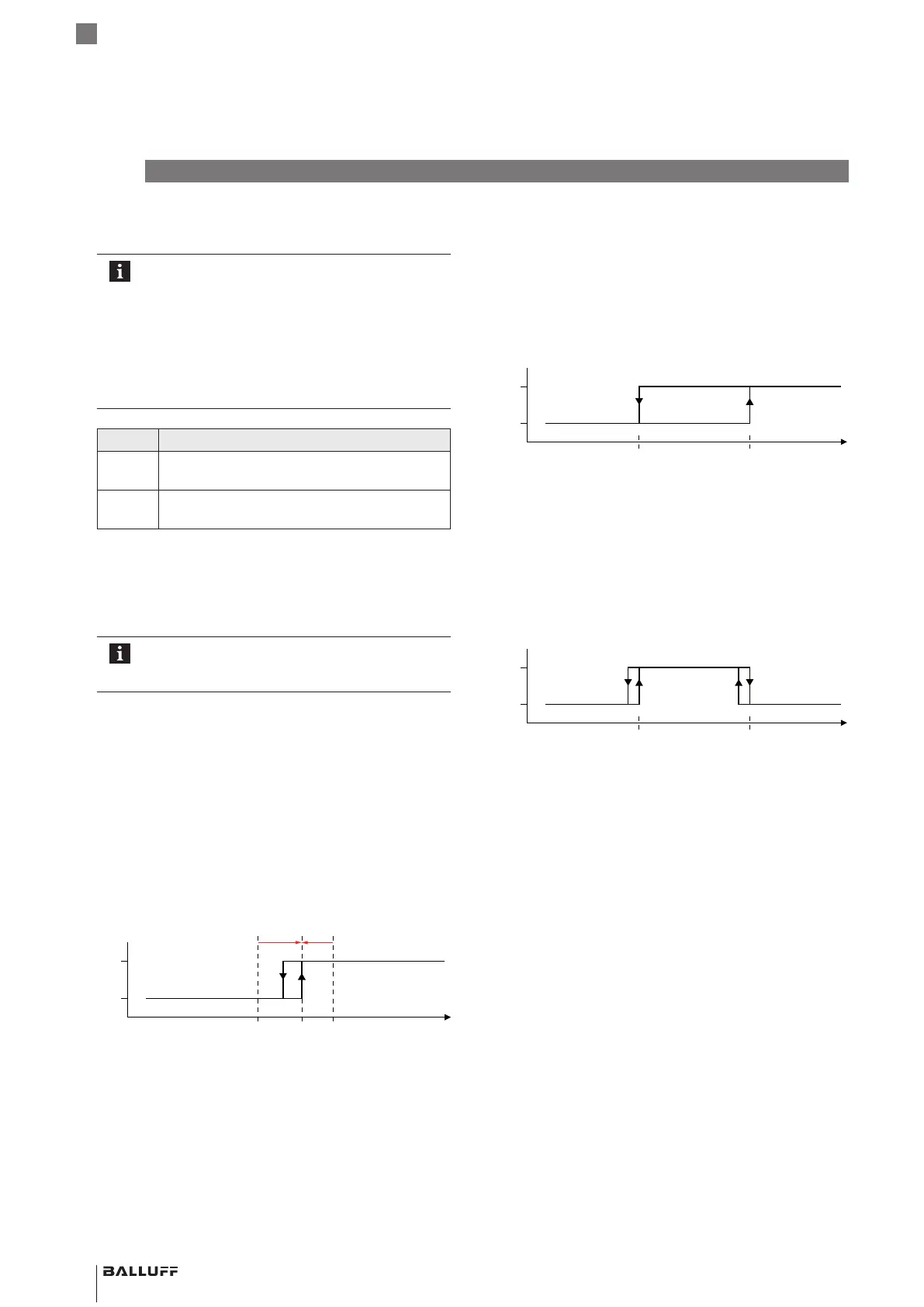

Bild 7-4:
Sensorwert
SP1
tS: SP1tS: SP2Output
On
Off
Standardschaltmodus
2-Punktschalten
2Pt
Getrenntes Einlernen von Einschaltpunkt (Menü2 SP1)
und Ausschaltpunkt (Menü2 SP2). Die chaltpunkte können
weit auseinanderliegen, z.B. zur Min-Max-Steuerung
(Füllstand).
Bild 7-5:
Sensorwert
SP1SP2
tS: SP2 tS: SP1
Output
On
Off
2-Punktschalten
Fensterfunktion
Wi n
Das System ist nur im Bereich zwischen den gesetzten
Schaltpunkten betätigt).
Bild 7-6:
Sensorwert
SP1SP2
tS: SP2 tS: SP1
Output
On
Off
Fensterfunktion
Dynamischer Betrieb
dyn
Das System reagiert nur auf hinreichend schnelle Änderun-
gen der Messgröße (bewegte Objekte). Statische Zustände
(Hintergrund) werden mit langer Zeitkonstante permanent
ausgeregelt (Ausgang off).
Es ist keine weitere Einstellung erforderlich.
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
