16 deutsch
Sonderfunktion
PuMP

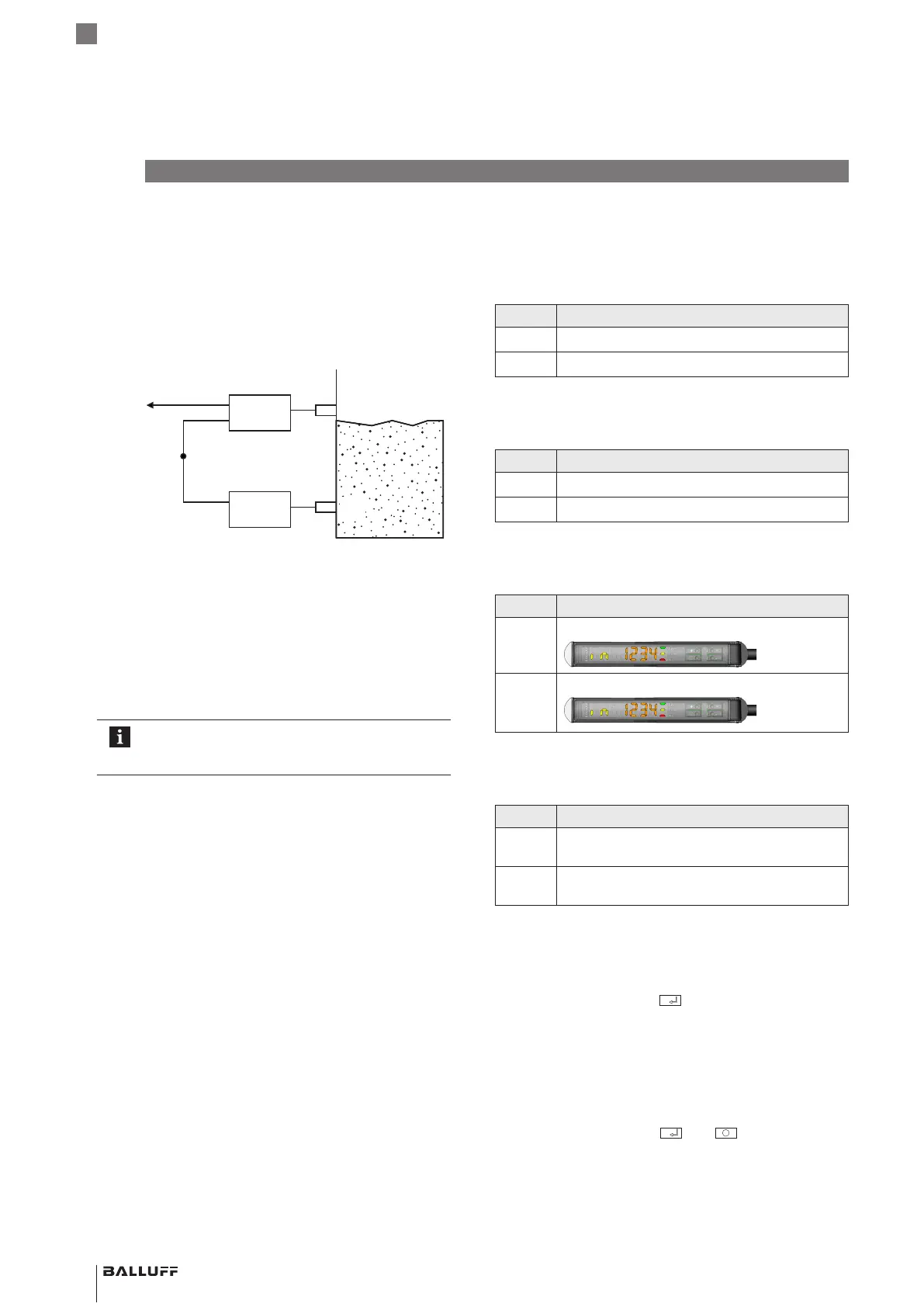

Beispiel zur Füllstandregulierung mit 2 Sensoren und
Verstärkern:
System1 (Verstärker + Seonsor 1) meldet minimalen
Füllstand L1 über Steuerleitung an System 2 (Verstärker
und Sensor2).
Bild 7-9:
Füllstand
MAX
MIN
wh
bk
bk
SoA = Std
Ett = PumP
SoA = Std
Out = PushPull
L1
L2
Aus-
gang
1)
1)
z.B. für Pumpensteuerung
Sonderfunktion
Verknüpfung der Signale wie folgt:
– Ausgang bk aktiv, wenn der Füllstand L1 (Sensor1)
unterschreitet (z.B. Einschaltung einer Pumpe).
– Ausgang bk geht auf low, sobald der Füllstand L2
(Sensor2) überschreitet (Pumpe schaltet aus).
Nach Spannungsverlust startet das System im
letzten Modus (Entleerung oder Füllung). Es sind
max. 300.000 Zyklen möglich.
7.6.5 Einschaltverzögerung einstellen
(nur im Modus für schaltende Sensoren)
don
► Stellen Sie einen Wert für die Einschaltverzögerung ein
(Wertebereich: 0…6500×10ms).
⇒ Das Einschalten wird um den eingestellten Wert
verzögert.
7.6.6 Ausschaltverzögerung einstellen
(nur im Modus für schaltende Sensoren)
doF
► Stellen Sie einen Wert für die Ausschaltverzögerung ein
(Wertebereich: 0…6500×10ms).
⇒ Das Ausschalten wird um den eingestellten Wert
verzögert.
7.7 Display-Einstellungen
di SP
7.7.1 Anzeige Software-/Hardware-Version
Display Konfiguration
FW
Version der Firmware (z.B. FW0214)
HW
Version der Hardware (z.B. HW0215)
Tab. 7-7: Anzeige Software-/Hardware-Version
7.7.2 Einstellung Leuchtkraft
Display Konfiguration
50
Leuchtkraft auf 50%
100
Leuchtkraft auf 100%
Tab. 7-8: Einstellung Leuchtkraft
7.7.3 Textdrehung Display (0/180°)
Display Konfiguration
0
Text um 0° gedreht
180
Text um 0° gedreht
Tab. 7-9: Textdrehung Display (0/180°)
7.7.4 Anzeige Bedämpfungsgrad im Run-Modus
Display Konfiguration
Off
Keine Anzeige der Bedämpfung in Digits im
RUN-Modus
On
Anzeige der Bedämpfung in Digits im RUN-
Modus
Tab. 7-10: Anzeige Bedämpfungsgrad im Run-Modus
7.8 Menü beenden
E nd
► Betätigen Sie die Taste .
⇒ Alle Einstellungen werden gespeichert, das Display
zeigt
r un
und den Bedämpfungsgrad des Sensors
in Digit an.
7.9 Einstellungen auf Werkseinstellung
zurücksetzen
► Drücken Sie die Tasten
und für kurze Zeit
gleichzeitig.
⇒ Nach Loslassen der Tasten erscheint
r St
auf dem
Display.
7
Bedienmodus (Fortsetzung)
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
