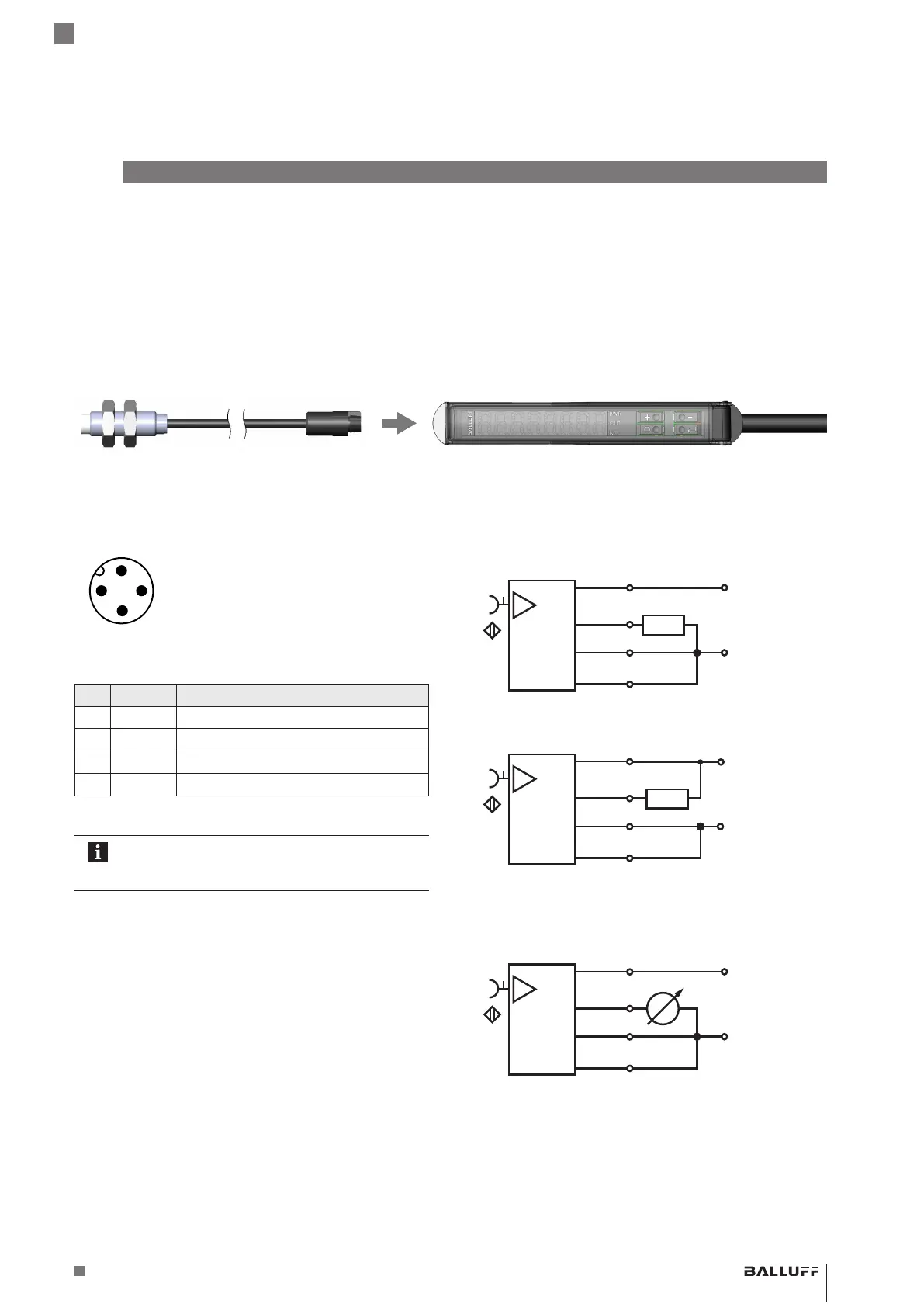

5.1 Verstärker montieren
Folgende Befestigungsarten stehen zur Verfügung:
– Einfache Klemmmontage auf der Hutschiene nach DIN
35mm oder 15mm
– Schraubmontage mit SchraubenM3, Linsenkopf
5.2 Verstärker anschließen
Der Verstärker kann mit Sensoren vom Typ
BCS…-XXS-… betrieben werden.
Bild 5-1: Sensor anschließen
5.3 Elektrischer Anschluss
Bild 5-2:
4
3
1
2
Steckerbild (Draufsicht auf M12-Stecker)
Pin Farbe Signal
1 BN U
e
+ (Betriebsspannung +)
2 WH Teach-Leitung
3 BU U
e
− (Betriebsspannung −)
4 BK Ausgangssignal
Tab. 5-1: Pinbelegung
Im Normalbetrieb muss die weiße Teach-Leitung
immer mit der blauen Minusleitung verbunden
sein.
5
Einbau und Anschluss
5.4 Schaltender Betrieb
Bild 5-3:
BN
+
OUT
ext. prog.
–
3
+
–
BK
BU
WH
PNP
1
4
3
2
+
–
BN
3
BK
BU
WH
NPN
1
4
3
2
+
OUT
ext. prog.
–
Schaltender Betrieb
5.5 Analoger Betrieb
Bild 5-4:
BN
+
OUT
ext. prog.
–
3
+
–
BK
BU
WH
1
4
3
2
Analoger Betrieb
BAE SA-CS-026-YP-BP02 / BAE SA-CS-026-YP-BP00,3-GS04
Sensorverstärker Komfort
