14 italiano

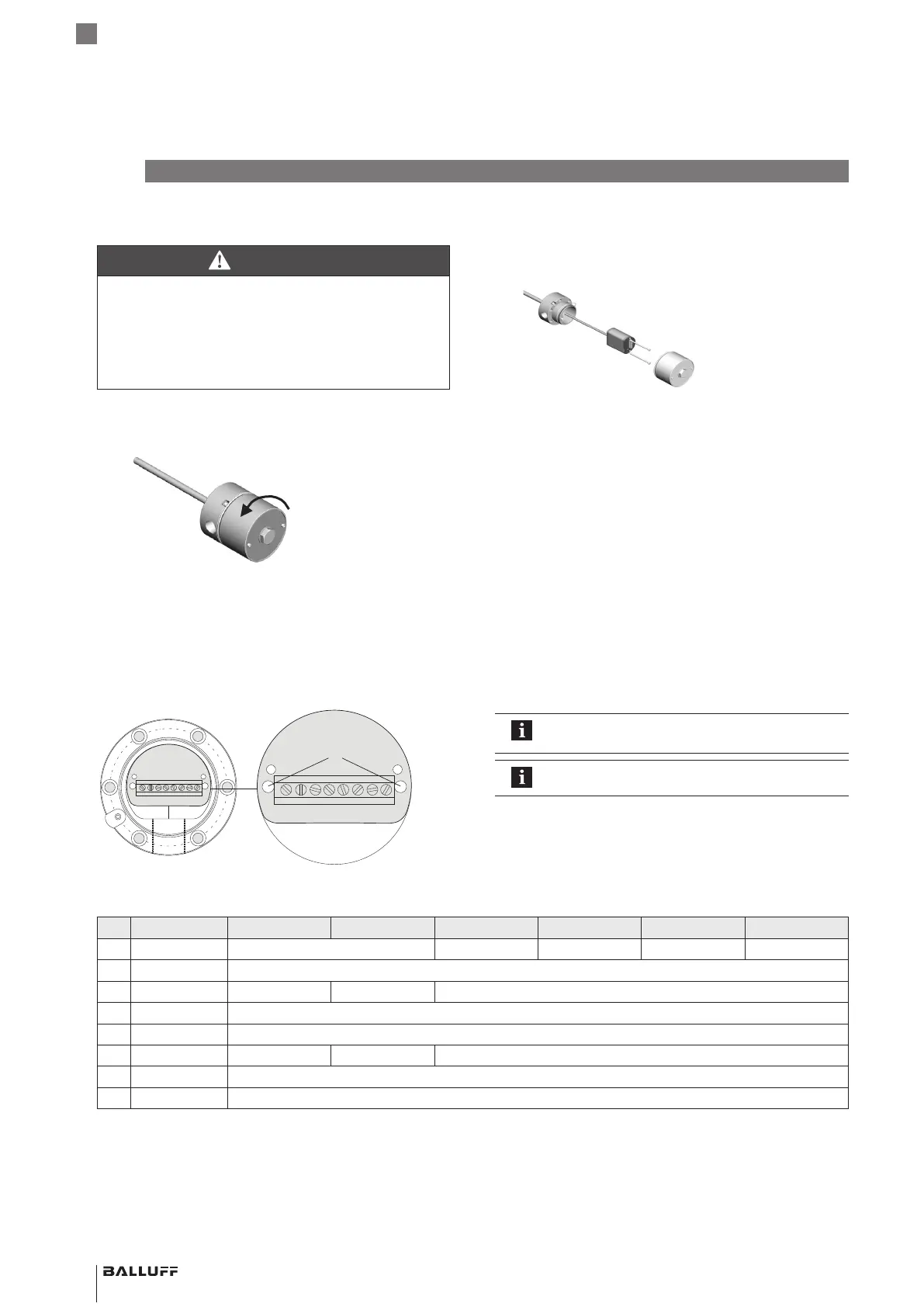

4.5 Collegamento elettrico
Fig. 4-6:
8 7 6 5 4 3 2 1
8 7 6 5 4 3 2 1
Viti di fissaggio
Tipica custodia con morsettiera gruppo costruttivo,
piedinatura
Pin Colore fili
1)
BTL7-A510-… BTL7-G510-… BTL7-C500-… BTL7-C570-… BTL7-E500-… BTL7-E570-…
1 YE giallo
2)
non utilizzato
3)
0…20mA 20…0mA 4…20mA 20…4mA
2 GY grigio 0 V
3 PK rosa
2)
10…0V 10…–10V non utilizzato
3)
4 BU blu GND
4)
5 BN marrone 10…30 V
6 GN verde
2)
0…10V –10…10V non utilizzato
3)
7 RD rosso La (ingresso di programmazione)
8 WH bianco Lb (ingresso di programmazione)
1) Colore consigliato del fili nell'utilizzo della scatola di regolazione (vedere Fig. 6-1 a pagina 17)
2) Oltre al filo grigio 0V è consentito collegare solo un segnale di uscita, ovveroil filo giallo, rosa o verde!
3) I fili non utilizzati devono essere collegati con GND lato unità di controllo, ma non con la schermatura.
4) Potenziale di riferimento per tensione di alimentazione e EMC-GND!
Tab. 4-1: Piedinatura
Osservare le informazioni per la schermatura e
la posa dei cavi (vedere il capitolo 4.6).
Utilizzare conduttori progettati per 90 °C.
4
Montaggio e collegamento (continua)
4.4 Sostituzione modulo elettronico
PERICOLO
Esplosioni
Nell'aprire la custodia si possono verificare scintille che, in
un'area a rischio di esplosione, potrebbero innescare
esplosioni.
► Non aprire la custodia in un area potenzialmente a
rischio di esplosione!
1. Scollegare la fonte di alimentazione.
2. Allentare e rimuovere la copertura della custodia.
3. Annotare la disposizione di collegamento per il
riassemblaggio e allentare le connessioni.
4. Rimuovere le due viti di fissaggio (vedere Fig. 4-6) del
modulo elettronico.
5. Estrarre con cautela il modulo elettronico dal corpo
scatolato (evitare di piegare il percorso di misura).
6. Introdurre con cautela il modulo elettronico nel corpo
scatolato (evitare di piegare il percorso di misura).
7. Serrare il modulo elettronico con due viti nuove
(comprese nella fornitura del modulo di ricambio).
8. Eseguire le connessioni (vedere Collegamento elettrico
a pagina 14).
9. Applicare nuovamente la copertura della custodia a filo
e serrare a 33…40Nm (25…30ft∙lb). Serrare le viti di
fissaggio secondarie (ATEX).
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
