www.balluff.com 17italiano
6

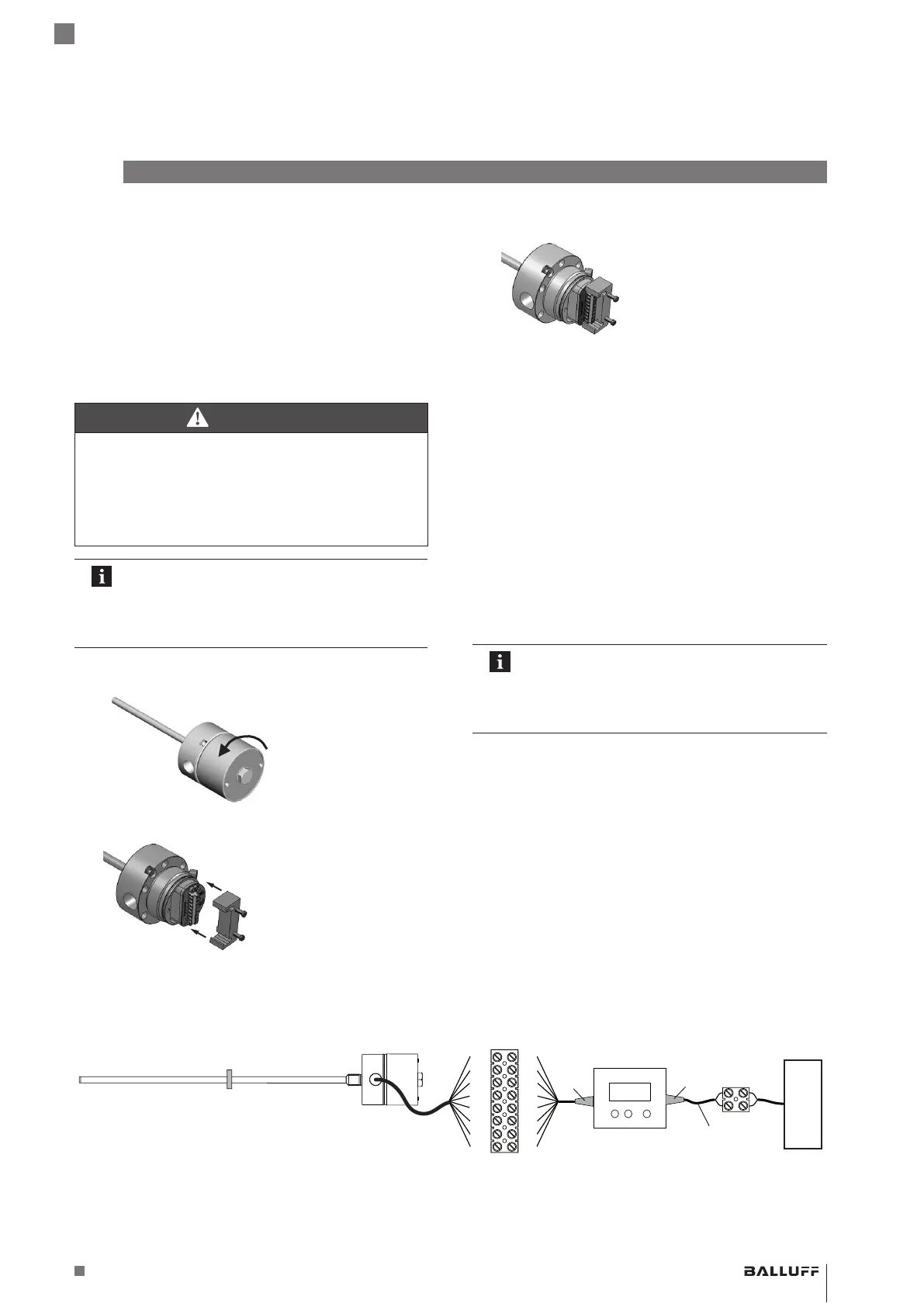

Procedura di regolazione
Il BTL può essere programmato con un dispositivo di
regolazione (vedere capitolo6.1) o con una scatola di
regolazione (vedere Ingressi di programmazione).
6.1 Dispositivo di regolazione
Il dispositivo di regolazione (vedere Accessori a
pagina29) è un dispositivo supplementare per la
regolazione del BTL.
Utilizzo dispositivo di regolazione
PERICOLO
Esplosioni
Nell'aprire la custodia si possono verificare scintille che, in
un'area a rischio di esplosione, potrebbero innescare
esplosioni.
► Non aprire la custodia in un area potenzialmente a
rischio di esplosione!
Disattivazione automatica!
Se i tasti del dispositivo di regolazione non
vengono utilizzati per circa 10 min, la
modalità Programmazione viene terminata
automaticamente.
1. Allentare e rimuovere la copertura della custodia.
2. Applicare il dispositivo di regolazione.
3. Programmare il BTL (vedere capitoli da 6 a 9).
4. Rimuovere il dispositivo di regolazione.
5. Applicare nuovamente la copertura della custodia a filo
e serrare a 33…40Nm (25…30ft∙lb). Serrare le viti di
fissaggio secondarie (ATEX).
6.2 Ingressi di programmazione
Per la regolazione, invece del dispositivo di regolazione si
possono utilizzare anche
gli ingressi di programmazione:
– La corrisponde al tasto blu
– Lb corrisponde al tasto grigio
– L’ingresso di programmazione da 10 a 30V indica
l’attivazione (high-active).
Inoltre si può utilizzare la scatola di regolazione Balluff
BTL7-A-CB02-K (vedere Accessori a pagina29).
Disattivazione automatica!
Se, mediante gli ingressi di programmazione,
non vengono trasmessi segnali per
circa10min., la modalità Programmazione
viene terminata automaticamente.
YE
GY
PK
RD
GN
BU
BN
WH
YE
GY
PK
RD
GN
BU
BN
WH
Fig. 6-1: Collegamento della scatola di regolazione BTL7-A-CB02-K
BTL
Scatola di
regolazione
Alimentazione
Morsetto isolante a 8 poli
Cavo di adattamento
con connettore a
spina (morsettiera)
a 6 poli
a 8 poli
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Sensore di posizionamento lineare magnetostrittivo
– versione a barra
Modo di protezione “db” e “ta”
Custodie a prova d’esplosione
