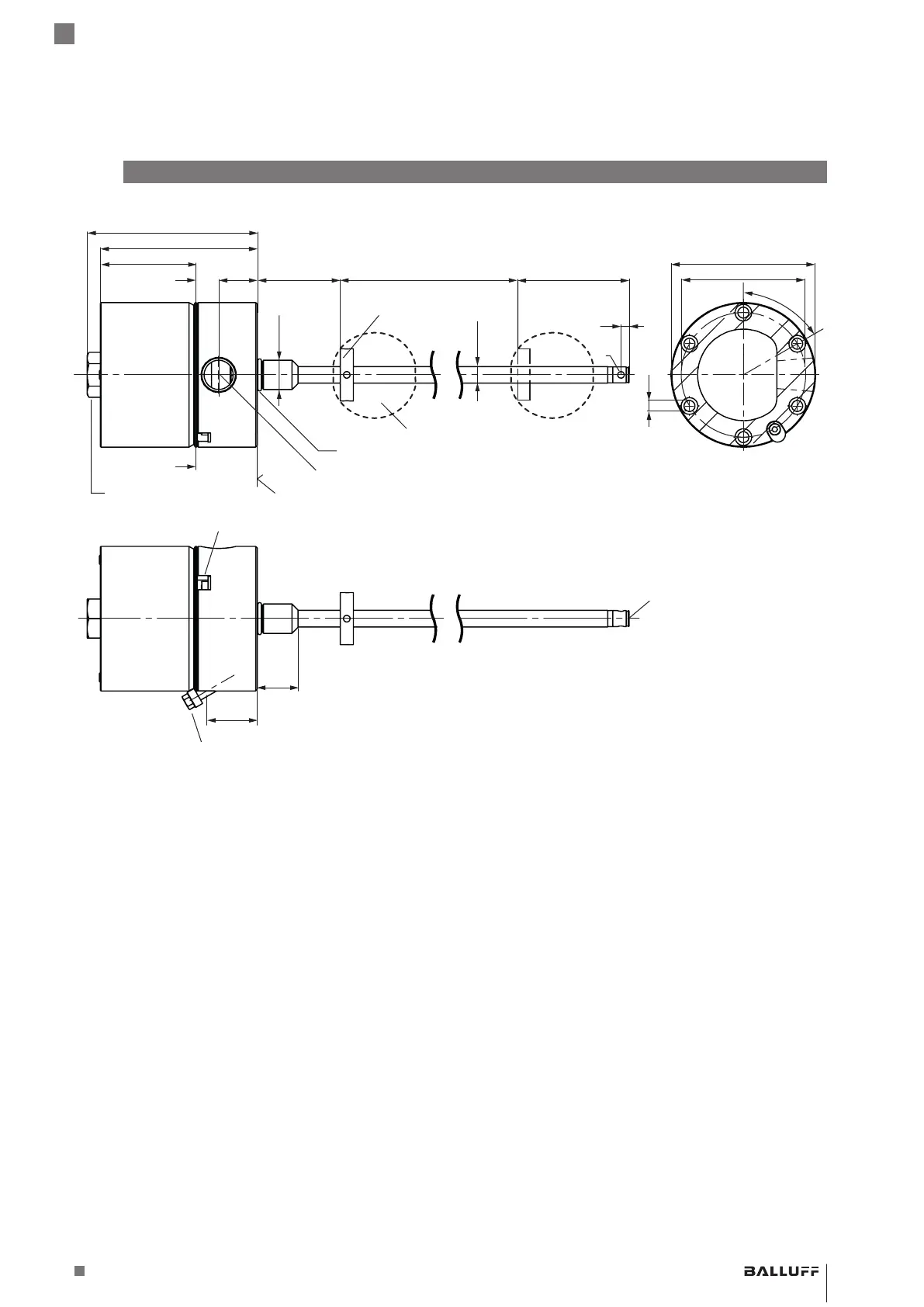

Fig. 3‑1 : BTL7‑…, structure
3.1 Structure
Raccordement électrique: le raccordement s’effectue
au moyen d’un bornier (voir code de type à la page30).
Boîtier: boîtier en acier inoxydable hautement sollicitable
avec une ouverture modifiée du tube fileté 1/2"‑14 NPT
pour le passage du câble (câble non fourni). Passage
modifié selon la norme FM 3615, chapitre 3.3.3,
paragraphe D, point 1.
Le module électronique interne peut être remplacé sans
devoir démonter à cette fin le boîtier résistant à la pression.
Fixation: afin de garantir une fixation sûre, le système
BTL doit être vissé aux 6perçages de fixation à l’aide de
vis cylindriques (M6 × 45 ‑ A4‑70) (voir Fig. 3‑1). Toutes les
vis doivent être serrées avec un couple de 3,5Nm.
Le système BTL est doté d’un filetage supplémentaire au
bout de la tige servant de support pour les longueurs
nominales importantes.
Capteur de position: définit la position à mesurer sur le
guide d’ondes. Les capteurs de position peuvent être
fournis sous différentes formes et doivent par conséquent
être commandés séparément (voir Accessoires à partir de
la page28).
Longueur nominale: définit la course /plage de mesure
disponible. Selon la version, le système BTL est disponible
avec des tiges d’une longueur nominale de 25mm à
7620mm.
Zone d’amortissement: plage non utilisable à des fins
de mesure, située à l’extrémité de la tige, où le capteur
peut toutefois pénétrer.
3
Structure et fonctionnement
Capteur de position
2)
Longueur nominale = plage de mesure
Zone d’amortissement
1)
Surface d’appui
Connexion de masse boîtier extérieur
Vis de fixation secondaires du boîtier
Coupe A‑A
Clé 15/16" ou 24mm
1/2"‑14 NPT modifié (passage de câble)
Joint torique
Filetage
M4x6
1) Plage non exploitable
2) Non compris dans la fourniture
Flotteur
2)
1)
BTL7-A/C/E/G5_ _-M_ _ _ _-J-DEXC-TA12
Système de mesure de position magnétostrictif – modèle à tige
Mode de protection
«db» et «ta»
Enveloppe antidéflagrante
