5

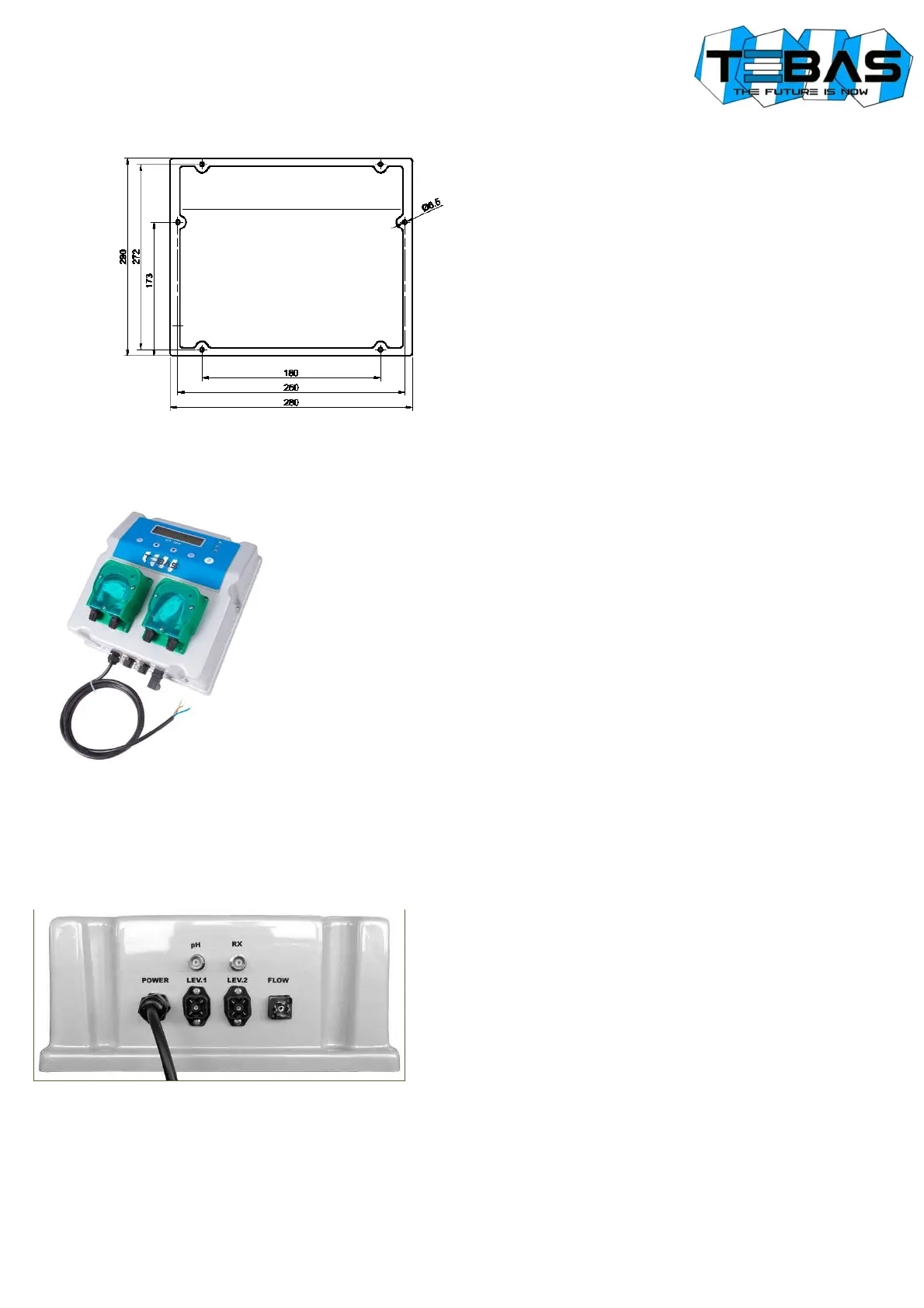

Wymiary
OPIS DZIAŁANIA SYSTEMU
Przedni widok
• Panel sterowania z dużym wyświetlaczem i klawiaturą (patrz opis na następnej stronie)
• Perystaltyczna pompka do dozowania kwasu
• Perystaltyczna pompka do dozowania chloru
Widok z dołu: podłączenia
• POWER Kabel zasilający (uprzednio okablowany)
• pH złącze BNC dla elektrody pH
• RX złącze BNC dla elektrody Redox
• LEV1 złącze dla czujnika poziomu zbiornika 1 (kwas)
• LEV2 złącze dla czujnika poziomu zbiornika 2 (chlor)
• FLOW złącze dla czujnika poziomu
