7
Przewód ssący

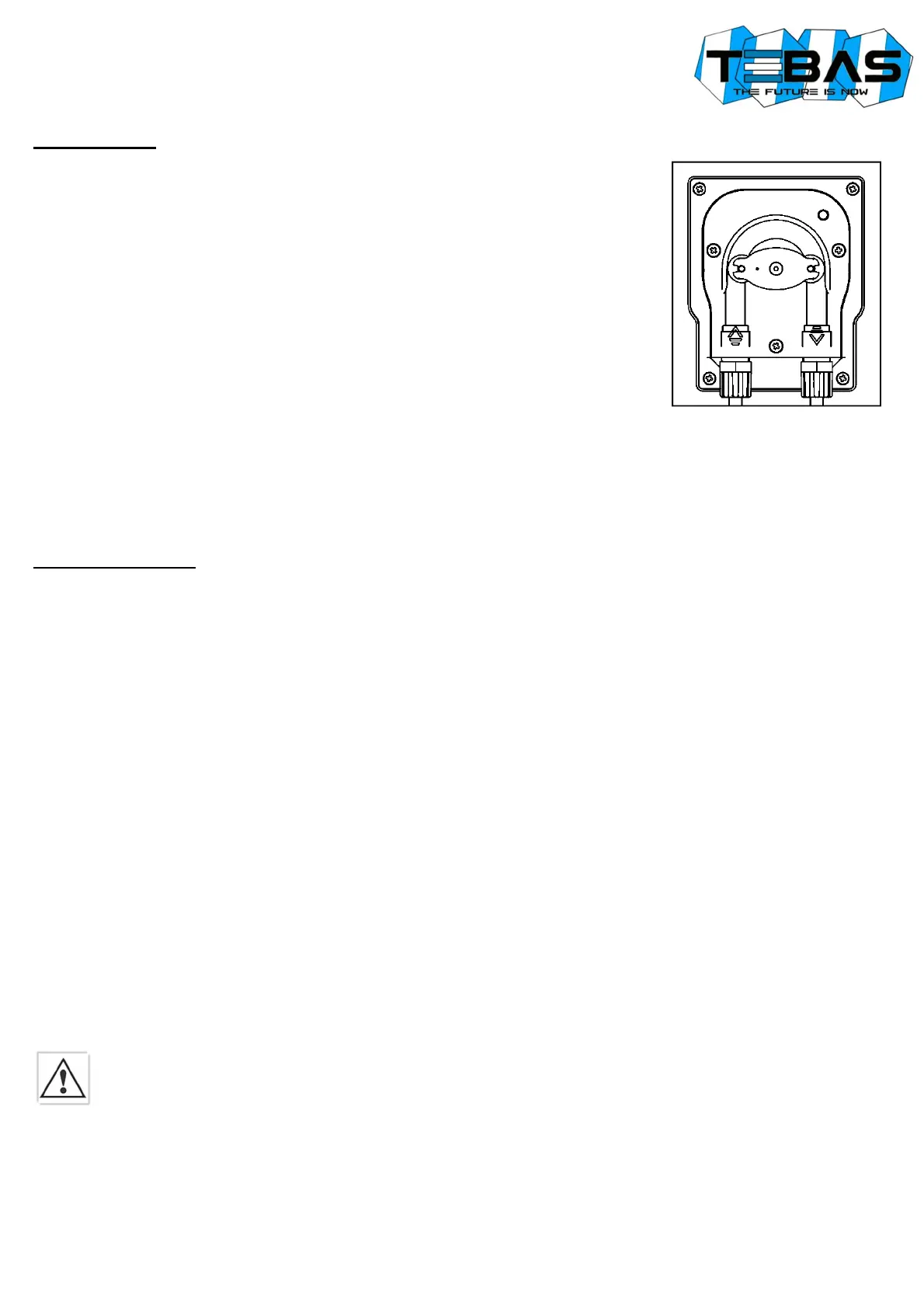

(patrz rysunek)
1. Odkręć nakrętkę mocującą złącze znajdującą się na dole po lewej stronie głowicy
pompy, oznaczonej na rysunku strzałką w górę. Odetnij przezroczysty wężyk PCW.
2. Włóż nakrętkę mocującą na wężyk.
3. Zamontuj rurkę na stożkowym uchwycie na złączu ssącym; przesuwając, aż do
kołnierza stopującego.
4. Zamocuj rurkę, przykręcając nakrętkę mocującą do złącza ssącego głowicy pompy.
5. Umieść rurkę PCW w nyplu ssącym, zbiorniku lub lancy ssącej.
6. Odkręć nakrętkę mocującą nypla ssącego- filtra.
7. Odetnij przezroczysty wężyk PCW.
8. Nałóż nakrętkę mocującą i docisk na rurkę.
9. Zamontuj rurkę na uchwycie stożkowym złącza nypla ssącego-filtra, przesuwając, aż
do kołnierza stopującego.
10. Zamocuj rurkę, przykręcając nakrętkę mocującą na złączu nypla ssącego-filtra.
11. Przykręć nypel ssący-filtr do lancy ssącej (jeśli jest używana) i/lub umieść go w jego miejscu pracy.
Uwagi:
• Nypel ssący - filtr musi być umieszczony w odległości minimum 5 cm od dna zbiornika.
• Jeśli dozowany jest gęsty środek, zaleca się, aby usunąć filtr wewnętrzny w nyplu, w celu ułatwienia ssania.
Przewód wtryskowy
(patrz rysunek)
1. Odkręć nakrętkę mocującą złącze znajdującą się na dole po prawej stronie głowicy pompy, oznaczoną na rysunku
strzałką w dół.
2. Odetnij białą, półsztywną rurkę.
3. Umieść nakrętkę mocującą na rurce.
4. Zamontuj rurkę na uchwycie stożkowym na złączu tłocznym, przesuwając, aż do kołnierza stopującego.
5. Zamocuj rurkę, przykręcając nakrętkę mocującą do złącza głowicy pompy.
6. Umieść rurkę wtryskową, unikając w miarę możliwości zakrzywień i upewnij się, że drgania nie będą powodowały
ścierania się rurki przez sztywne elementy.
7. Wykonaj podłączenie elektryczne (zobacz odpowiedni rozdział w instrukcji) i uruchom pompkę.
8. W miejscu wtrysku na rurociągu, zamontuj przyłącze ½ ", gwint wewnętrzny (brak w zestawie).
9. Owiń gwint taśmą uszczelniającą i dokręć zawór wtryskowy do złączki.
10. Odkręć nakrętkę na złączce zaworu wtryskowego.
11. Odetnij białą, półsztywną rurkę PE.
12. Umieść nakrętkę i docisk na rurce PE.
13. Zamontuj rurkę na wężyku stożkowym zaworu wtryskowego, przesuwając ją, aż do kołnierza stopującego.
14. Przykręć nakrętkę do złączki zaworu.
Uwaga: Zawór wtryskowy działa również, jako zawór zwrotny: nie należy go rozkręcać.
PODŁĄCZENIE ELEKTRYCZNE
Urządzenie Tebas-Economic EFka265 jest dostarczane, jako podłączone wewnętrznie wraz z kablem zasilającym
(bez wtyczki). Jest to jedyne podłączenie elektryczne, które musi być wykonane przez klienta.
Standardowe zasilanie: 230 V~, 50 Hz, jednofazowe.
Należy dokładnie przestrzegać wszystkich zasad bezpieczeństwa instalacji elektrycznych.
Przed uruchomieniem urządzenia należy sprawdzić, czy wszystkie połączenia elektryczne i hydrauliczne
zostały wykonane prawidłowo.
Wejścia pomiarowe elektrody pH i Redox są dostępne na złączach BNC, natomiast wejścia czujników poziomu (jedno dla
każdej pompki) i czujnik przepływu są dostępne na specjalnych złączach, które pozwalają na szybkie i łatwe podłączenie
nawet dla niewykwalifikowanego użytkownika.
Uwaga: wejścia pH i Redox nigdy nie powinny pozostawać otwarte; jeśli wejścia nie są używane, należy je zakryć.
