Kontrola poziomu (opcja)
System jest już skonfigurowany do wyłączania dozowania w przypadku niskiego poziomu w zbiorniku.
Kontrola poziomu odbywa się poprzez specjalny czujnik pływakowy (opcjonalnie, patrz „Dodatki i części
zamienne”), który należy podłączyć do bolców 3 i 4 w złączu LEV (patrz rysunek). Gdy poziom środka
chemicznego w zbiorniku spadnie poniżej czujnika poziomu, urządzenie zatrzyma dozowanie, a błąd
pojawi się na wyświetlaczu. Stan alarmu jest generowany z kilkusekundowym opóźnieniem w
porównaniu do wykrycia niskiego poziomu, aby uniknąć błędów z powodu ekstremalnych sytuacji.
Dostępne są dwa wejścia dla czujnika poziomu, po jednym dla każdej pompy/zbiornika.
Jeśli wejścia poziomu nie są używane, zostaw je otwarte (niepodłączone).
Kontrola przepływu (opcja)
System jest już skonfigurowany do wyłączania dozowania w przypadku braku przepływu wody.
Kontrola odbywa się poprzez styk SPDT, który należy podłączyć do bolców 3 i w złączu FLOW
(patrz rysunek). Specjalny czujnik przepływu jest również opcjonalny (patrz „Dodatki i części zamienne”).
Jeśli wejście przepływu nie jest używane, zostaw je otwarte (niepodłączone).

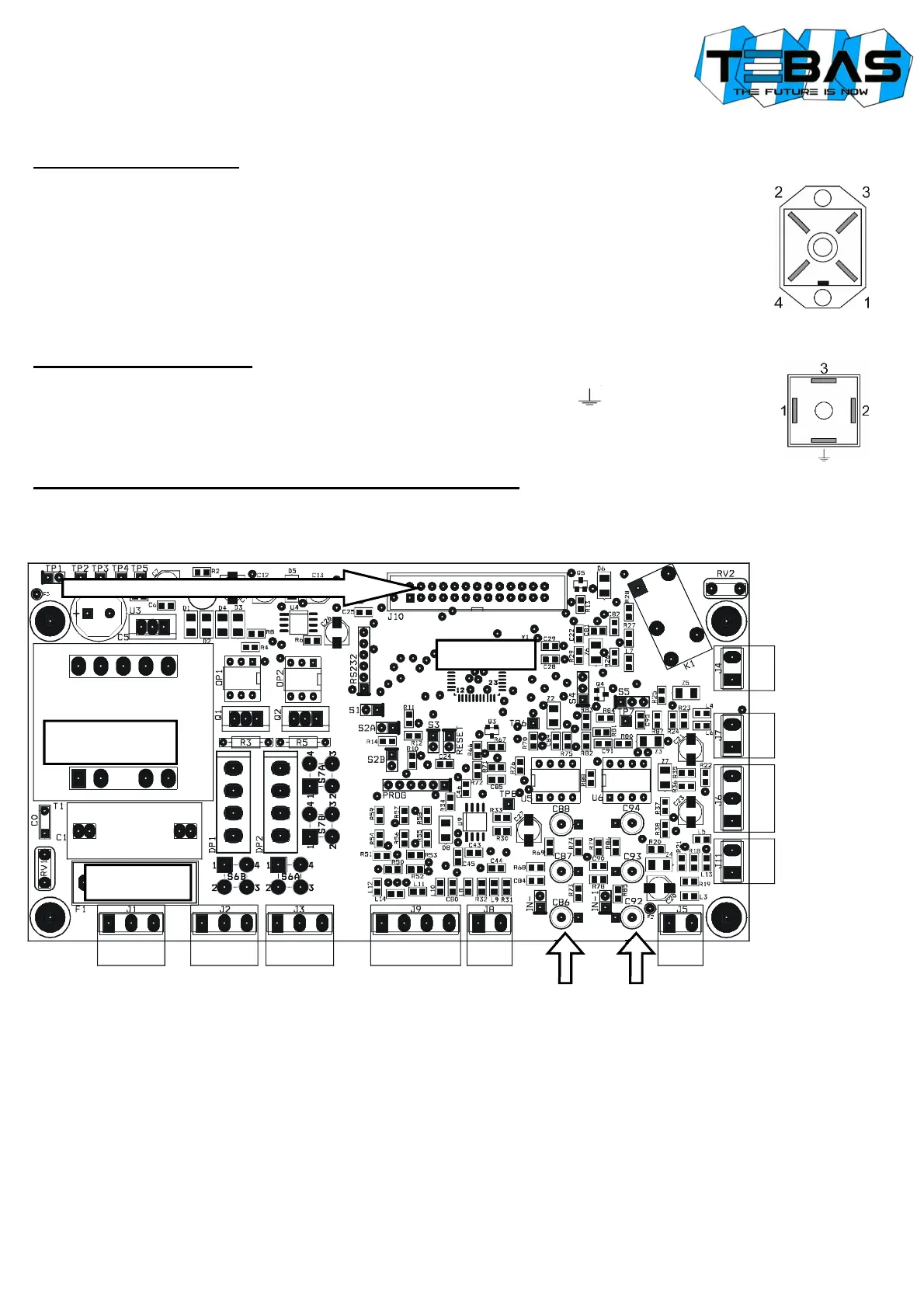

Podłączenie wewnętrzne (tylko dla personelu technicznego)
Urządzenie jest okablowane wewnętrznie i wszystkie podłączenia powszechnego użytkowania (zasilanie, czujniki pomiarowe
i czujniki poziomu) są dostępne zewnętrznie poprzez kabel lub złącze. Jednakże, jeśli chcesz wykonać działania na płytce
elektronicznej lub wymienić przepalone bezpieczniki, zapoznaj się ze schematem poniżej.
Uwagi:
• Ewentualne odwrócenie połączeń zasilania linii (L)/neutralny (N) nie ma wpływu na normalne funkcjonowanie.
• Jeśli wejścia poziomu i przepływu nie są używane, zostaw je otwarte (niepodłączone).
URUCHOMIENIE
Przy uruchomieniu wyświetlacz mikrokontrolera na kilka sekund informuje o oprogramowaniu (typ/wersje), pokazuje dwie
wartości, migające przez cały czas opóźnienia rozruchu (jeśli jest ustawione), a następnie rozpoczyna się działanie w
odpowiednio skonfigurowanym trybie pracy.
Zamknięty
Transformator
Bezpiecznik
Pompa 1
Y/G N L
Zasilanie
µProcesor
PT100
Br Bk Bl
Przepływw
+ -
Poziom 1
Złącze płaskiego kabla płyty przedniej
Pompa 2
Wejście
pH
Wejście
RX
Zamknięty
WYJŚCIE
Alarmu
+ -
Poziom 2
