Programmierfeld 3
Das Programmierfeld 3 beginnt mit der Programmierzeile 22. In die-
sen Programmierfeldern werden die Programmierzeilen nacheinan-
der angezeigt.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
● Die Programmierzeilen werden nacheinander angewählt.
Die Eingabe wird abgespeichert, wenn die nächste Programmier-
zeile abgerufen wird.

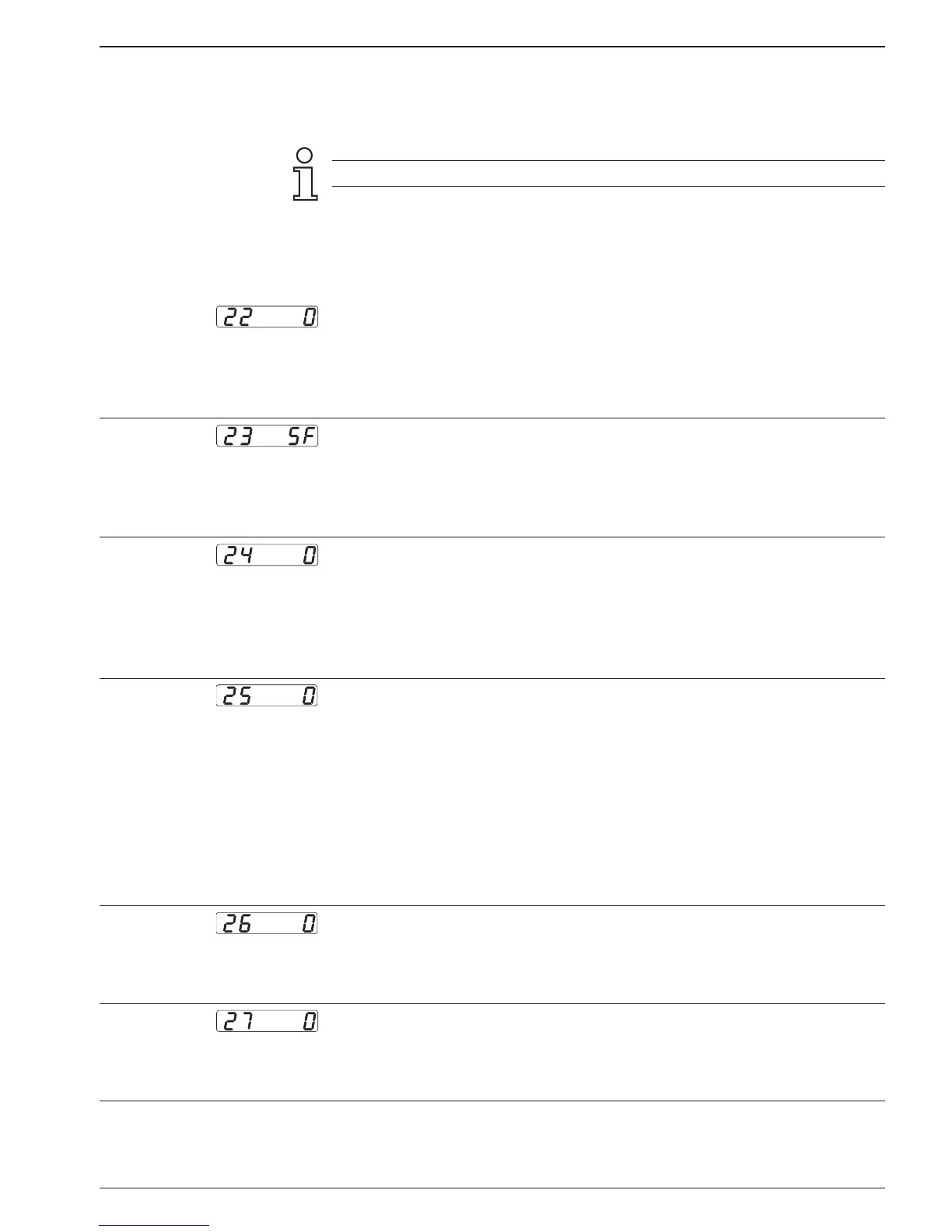

Zeile 22 Betriebsarten Hauptzähler
0 * Stufenvorwahl
1 Hauptvorwahlen
2 Parallelvergleich
3 P1 - Schleppvorwahl
Zeile 23
Skalierungsfaktor Hauptzähler
Skalierungsbereich 0.0001 bis 9999.99
0 * 1.0000
1 0.0001
2 9999.99
Zeile 24
Dezimalpunkt (gültig für XP, P1, P2, SC, ∑)
0 * kein Dezimalpunkt
1 00000.0
2 0000.00
3 000.000
4 00.0000
Zeile 25
Zählweise
0 * Spur A und UP/DOWN-Signal auf Spur B
1
Differenzzählung Spur A addierend und Spur B subtrahierend (A-B)
2 Summenzählung Spur A addierend und Spur B addierend (A+B)
3 Spur A 90° Spur B Einfachauswertung
4 Spur A 90° Spur B Zweifachauswertung
5 Spur A 90° Spur B Vierfachauswertung
● Bei Einstellung Spur A 90º B müssen die Eingangsfrequenzen
für Spur A und Spur B auf 10 kHz (Zeilen 26 und 27) eingestellt
sein.
Zeile 26
Frequenz Hauptzähler Spur A
0 * 10 kHz
1 25 Hz
2 3 Hz
Zeile 27
Frequenz Hauptzähler Spur B
0 * 10 kHz
1 25 Hz
2 3 Hz
