NE214
16 www.baumer.com

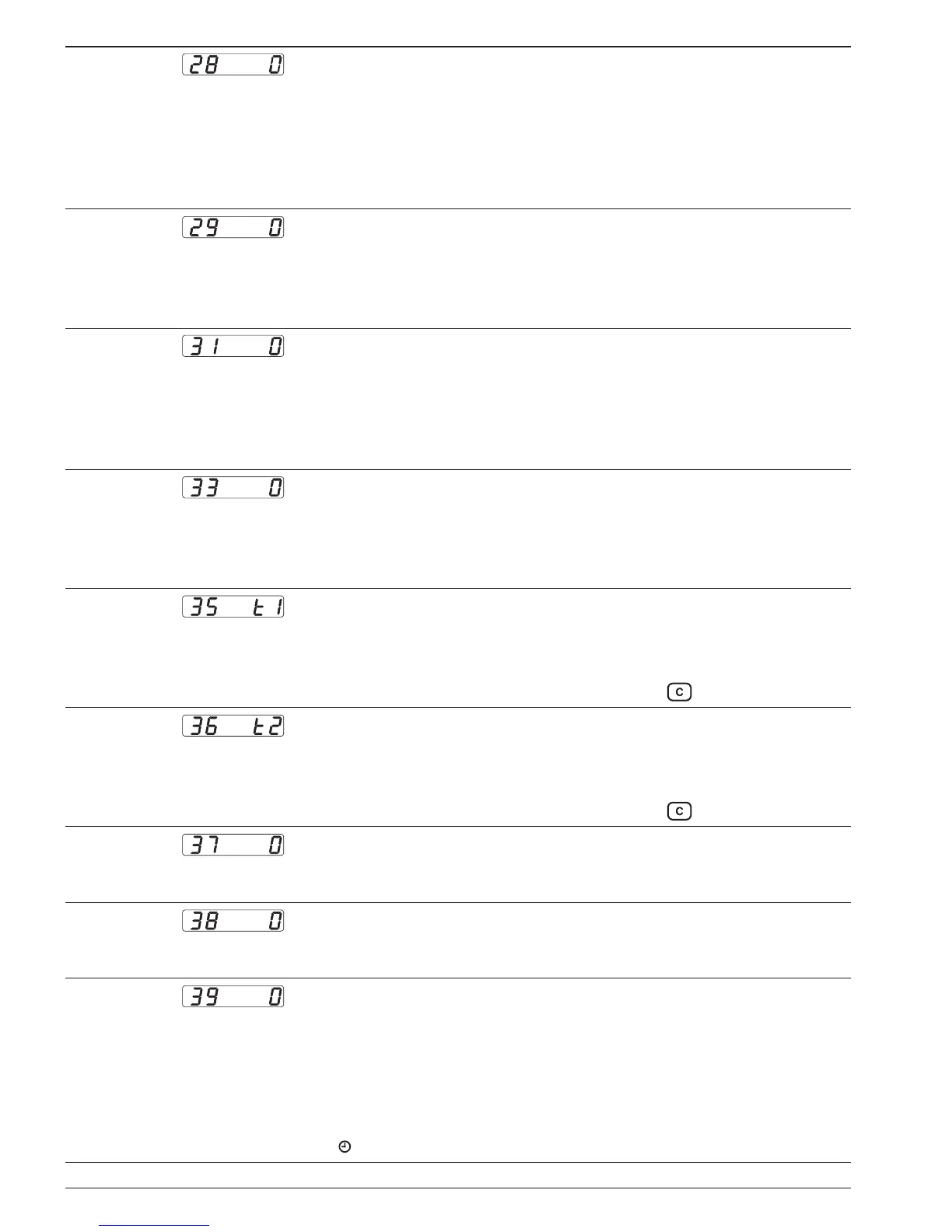

Zeile 28 Eingangslogik
0 * PNP-Logik, Schaltschwelle 11 V
1 NPN-Logik, Schaltschwelle 11 V
2 PNP-Logik, Schaltschwelle 5 V
3 NPN-Logik, Schaltschwelle 5 V
4 PNP-Logik, Schaltschwelle 2,5V
5 NPN-Logik, Schaltschwelle 2,5 V
Zeile 29
Rückstellung Hauptzähler
0 * Automatische Rückstellung und extern statisch
1 Automatische Rückstellung und extern differenziert
2 Extern statisch
3 Extern differenziert
Zeile 31
Funktion Signaleingang 9 (Stopp/Hold)
0 * Stopp
1 Hold
2 Keylock
3 Betriebsstundenzähler Ein/Aus
4 Print (nur bei Schnittstellenoption)
Zeile 33
Ausgangslogik für Digitalausgänge
0 * beide Ausgänge als Schliesser
1 P1 Öffner, P2 Schliesser
2 P1 Schliesser, P2 Öffner
3 beide Ausgänge als Öffner
Zeile 35
Ausgangszeit P1
0,0 Angaben in Sekunden (Tol. -0,01 s, Bereich 00,02-99,99 s)
00,25 * 00,25 s
99,99 maximale Wischdauer
LAtCH = LAtch = Dauersignal (Löschen durch - Taste oder extern)
Zeile 36
Ausgangszeit P2
0,0 Angaben in Sekunden (Tol. -0,01 s, Bereich 00,02-99,99 s)
00,25 * 00,25 s
99,99 maximale Wischdauerr
LAtCH = LAtch = Dauersignal (Löschen durch - Taste oder extern)
Zeile 37
Übernahme der Vorwahlen P1, P2, SC
0 * Sofort wirksam
1 Bei Rückstellung
Zeile 38
P1, P2 und SC aktiv
0 * nur im positiven Zählbereich
1 im positiven und negativen Zählbereich
Zeile 39
Zuweisung Funktionstaste
0 * Ohne Funktion
1 XP
2 P1
3 P2
4 SC
5 ∑
6
