TA202
www.baumer.com
15

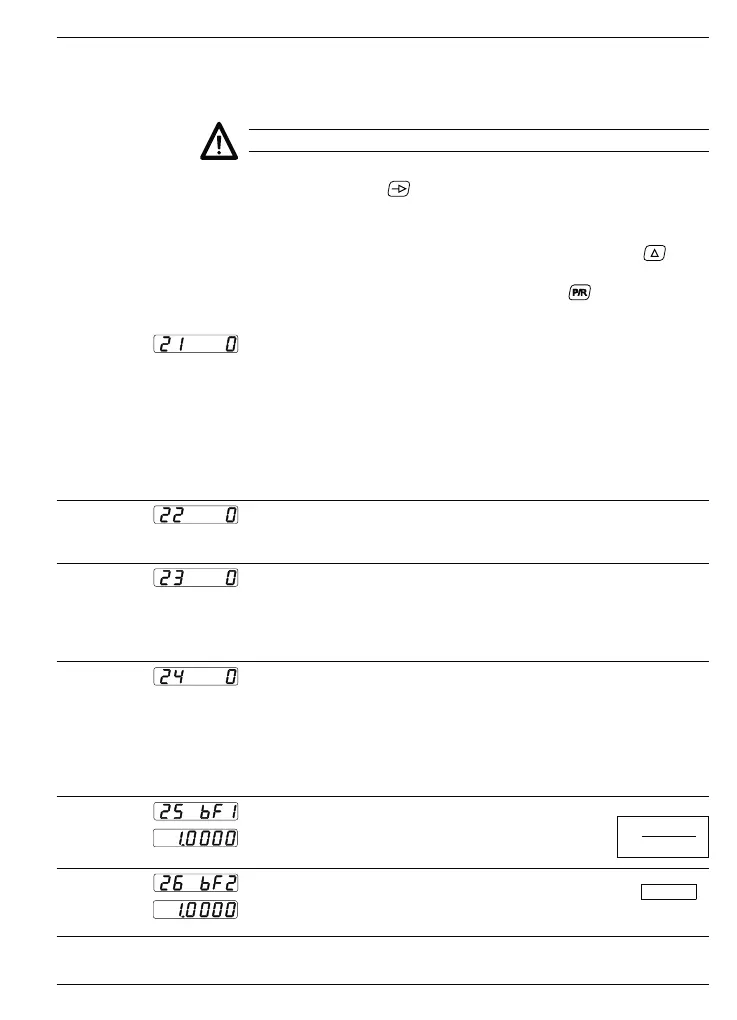

Programmierfeld 3
Das Programmierfeld 3 beginnt mit der Programmierzeile 21. In die-
sem Programmierfeld werden die Programmierzeilen nacheinander
angezeigt.
Die Werkseinstellung ist jeweils durch einen * gekennzeichnet.
➜ Wiederholt Taste
drücken, bei Schnelldurchlauf die Taste
gedrückt halten.
● Die Programmierzeilen werden nacheinander angewählt.
Zurückschalten der Programmierzeilen - zusätzlich Taste
ge-
drückt halten.
Die Eingabe wird abgespeichert, wenn über die
Taste von der
Programmierebene in die Bedienerebene zurückgeschaltet wird.
Zeile 21 Berechnungsfunktionen (Anzeige auf F3)
0 * Verhältnis F1:F2
1 Differenz F1 - F2 (mit Vorzeichen)
2 Streckung/Stauchung (mit Vorzeichen)
3 Durchlaufzeit einer vorgegebenen Strecke
4 Zeitmessung über Start- und Stoppsignal
5 Zeitmessung der Periodendauer
6 Zeitmessung der Impulsdauer
7 Impulsratenmessung
Zeile 22
Berechnungsfunktion 0, 1 und 2
0 * Berechnungsfunktion wie in Zeile 21
1 F1 - F2 getauscht
Zeile 23
Signalart von F1 und max. Frequenz von F2
0 * F1: Spur A ggf. mit Up/Down / F2: 40 kHz
1 F1: Spur A 90° Spur B / F2: 40 kHz
2 F1: Spur A ggf. mit Up/Down / F2: 25 Hz (Kontaktansteuerung)
3 F1: Spur A 90° Spur B / F2: 25 Hz (Kontaktansteuerung)
Zeile 24
Eingangslogik
0 * PNP, Schaltschwelle bei ca. 11 V
1 NPN, Schaltschwelle bei ca. 11 V
2 PNP, Schaltschwelle bei ca. 5 V, oder Namur mit 8 V ext. Versorgung
3 NPN, Schaltschwelle bei ca. 5 V, oder für Namur ohne Ex.-Schutz
4 PNP, Schaltschwelle bei ca. 2,5 V
5 NPN, Schaltschwelle bei ca. 2,5 V
Zeile 25
Bewertung F1 (Divisor), Geschwindigkeitsmessung:
* 1,0000
0,0001...9999,99
Imp./U.
Umf.
Zeile 26
Bewertung F2 (Divisor), Drehzahlmessung:
* 1,0000
0,0001...9999,99
Imp./U.
