Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störungen und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen verlegt sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangskontakt-Leitungen geführt werden.

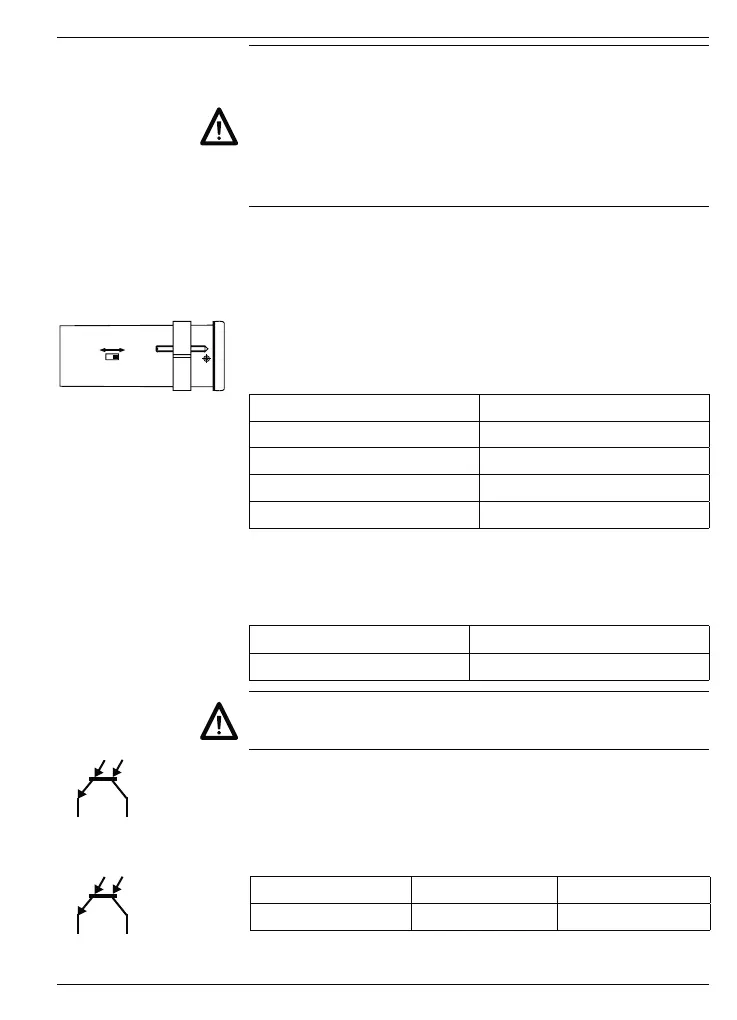

3.1 Betriebsspannung anschliessen
Wechselspannung Durch den seitlich zugänglichen Spannungswahlschalter sind zwei
Wechselspannungen (siehe Tabelle) schaltbar. Die jeweils höhere
Wechselspannung (48 V oder 230 V) ist vom Werk eingestellt.
115 VAC
(24 VAC)
230 VAC
(48 VAC)
➜ Benötigte Wechselspannung am Spannungsschalter einstellen.
➜ Wechselspannung an den Anschlüssen 2 und 3 gemäss
Anschlussplan anschliessen.
Betriebsspannung externe Absicherung
24 VAC ±10%, 50/60 Hz T 400 mA
48 VAC ±10 %, 50/60 Hz T 400 mA
115 VAC ±10 %, 50/60 Hz T 100 mA
230 VAC ±10 %,
50/60 Hz T 100 mA
Gleichspannung Störungsfreie Betriebsspannung anschliessen. Die Betriebsspannung
also nicht zur Parallelversorgung von Antrieben, Schützen, Magnet-
ventilen usw. verwenden.
➜ Gleichspannung gemäss Anschlussplan anschliessen.
Gleichspannung Empfohlene externe Absicherung
24 VDC ±10 %, max. 5 % RW T 500 mA
Brandschutz: Gerät netzseitig über die am Anschlussschaltbild
empfohlene externe Sicherung betreiben. Nach EN 61010 darf im
Störungsfall 8 A/150 VA (W) niemals überschritten werden.
11 10
Grenzwert 1
13 12
Grenzwert 2
3.2 Elektronische Ausgänge belegen
Die elektronischen Ausgänge (Anschlüsse 10, 11 und 12, 13) sind
Optokoppler-Ausgänge. Kollektor- und Emitteranschluss sind jeweils
getrennt belegt. Die Zuordnung der Grenzwerte erfolgt in den
Programmierzeilen 33 und 34.
Max. Schaltspannung Max. Schaltstrom Max. Restspannung
+40 V 15 mA <1 V
