TA202
6 www.baumer.com
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie eini-
ge Anschlussbeispiel vorgestellt. In den Kapiteln 3.1 bis 3.5 finden
Sie konkrete Hinweise und technische Daten für die einzelnen An-
schlüsse. Die elektrischen Ein- und Ausgänge liegen auf zwei steck-
baren Schraubklemmen. Die beiden 15-poligen Schraubklemmen
sind polverlustfrei codiert.

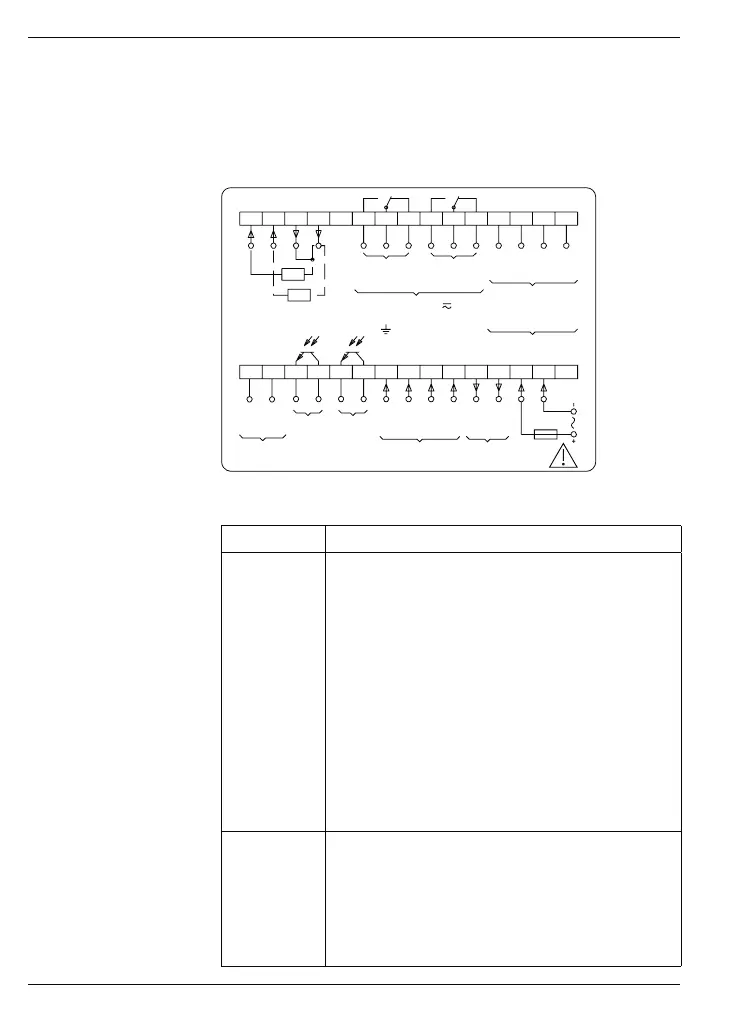

Anschlussbelegung
Br.
RU
RI
RxD-
RxD+
TxD-
TxD+
RS422
max. 250 V
Klemme - Klemme /
- Klemme
Grenzwert
Signal Sensor-
versorgung
Stopp
F2
Start
F1 B
F1 A
+24V
0V
Betriebsspannung
30 29 28 27 26 25 24 23 22 21 20 19 18 17 16
15 14 13 12 11 10 987654321
(-)
(+)
T,R+
T,R-
RS485
GND
RxD
TxD
RS232
Grenzwert
21
21
Anschlussbelegung
Anschluss Funktion
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
unbelegt
Betriebsspannung
Betriebsspannung
Sensorversorgung 0 V
Sensorversorgung +24 V
Signal F1/A (Spur A)
Signal F1/B (Spur B)
Signal F2/Start
Signal Stopp
Grenzwert 1 (Kollektor)
Grenzwert 1 (Emitter)
Grenzwert 2 (Kollektor)
Grenzwert 2 (Emitter)
Option RS485 T,R-
Option RS485 T,R+
16-19
20-22
23-25
27
28
29
30
Option RS232 oder RS422
Option Relaisausgang Grenzwert 1 (P1)
Option Relaisausgang Grenzwert 2 (P2)
Option Analogausgang
Option Analogausgang (Brücke bei U)
Option Analogausgang (I)
Option Analogausgang (U)
