926.116.5 - ro
INSTRUCŢIUNI DESTINATE INSTALATORULUI
… CONDUCTE DE EVACUAREADMISIE SEPARATE
Acest tip de conductă permite evacuarea produselor de ardere atât în exteriorul clădirii, cât şi în hornuri de evacuare separate.
Admisia de aer comburant poate  efectuată într-o zonă diferită faţă de cea în care e situată conducta de evacuare.
Kit-ul separator conţine un adaptor pentru conducta de evacuare (100/80) şi un adaptor pentru conducta de admisie aer.
Pentru adaptorul pentru conducta de admisie aer montaţi şuruburile şi garniturile înlăturate în prealabil de pe capac.
Cotul de 90° permite racordarea centralei la conducta de evacuare-admisie indiferent de direcţie, deoarece poate  rotit la 360°. În plus,
poate  utilizat şi ca un cot suplimentar, alături de conductă sau de un cot de 45°.
t 6ODPUEF¡SFEVDFMVOHJNFBUPUBMʧBDPOEVDUFJDVNFUSJ
t 6ODPUEF¡SFEVDFMVOHJNFBUPUBMʧBDPOEVDUFJDVNFUSJ
Primul cot de 90° nu este inclus în calculul lungimii maxime disponibile.
Reglarea registrului pentru sistemul se-
parat
Reglarea acestui registru e necesară pentru
a optimiza performanţele şi parametrii de
ardere. Racordul de admisie aer (care poate
fi montat în partea dtreaptă sau stângă a
condictei de evacuare) poate  rotit pentru a
regla aerul în exces, în funcţie de lungimea
totală a conductelor de evacuare şi de admisie
pentru aerul comburant. Rotiţi acest registru
în sens antiorar pentru a micşora cantitatea
de aer comburant în exces şi viceversa pentru
a o mări.
Pentru a optimiza combustia se poate folosi
un dispozitiv de analizare a produselor de
ardere, pentru a măsura conţinutul de CO
2
din gazele arse la puterea termică maximă,
reglând aerul treptat pentru a atinge valoarea
de CO
2
din tabelul de mai jos, dacă la analiză
se constată o valoare mai scăzută.
Pentru a monta în mod corect acest dispo-
zitiv, consultaţi instrucţiunile care însoţesc
accesoriul.

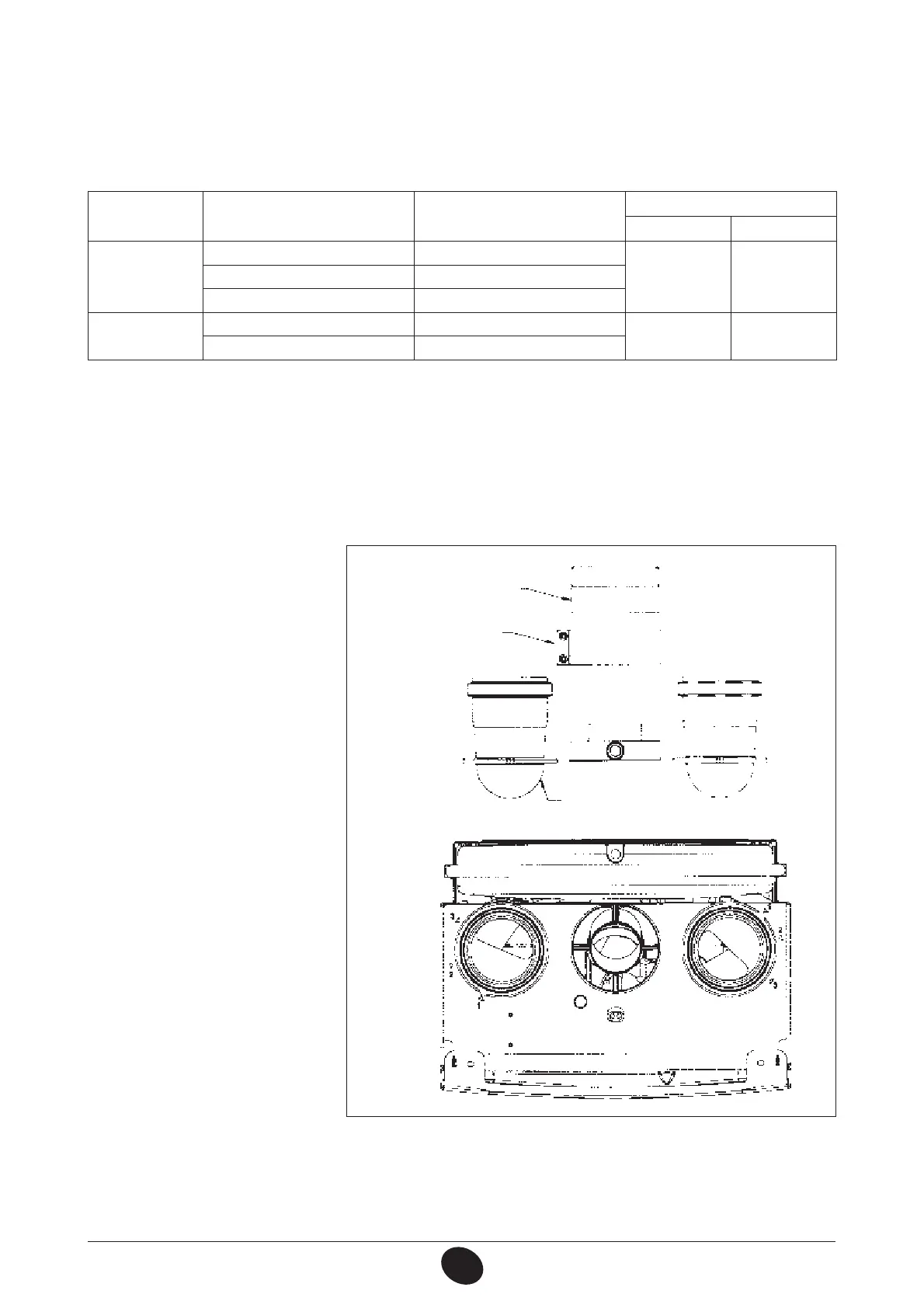

Figura 8
0809_0201 / CG_2045
Adaptor pentru conducta de
evacuare
Manşon de xare
Racord de reglare
admisie aer
Model --
Poziţie
Registru
CO
2
%
( G31
24 F - 1.24 F
0 ÷ 4 1
7,2 84 ÷ 18 2
18 ÷ 30 3
1.14 F
0 ÷ 4 1
4,9 5,5
4 ÷ 30 2
