244
926.116.5 - ro
INSTRUCŢIUNI DESTINATE INSTALATORULUI

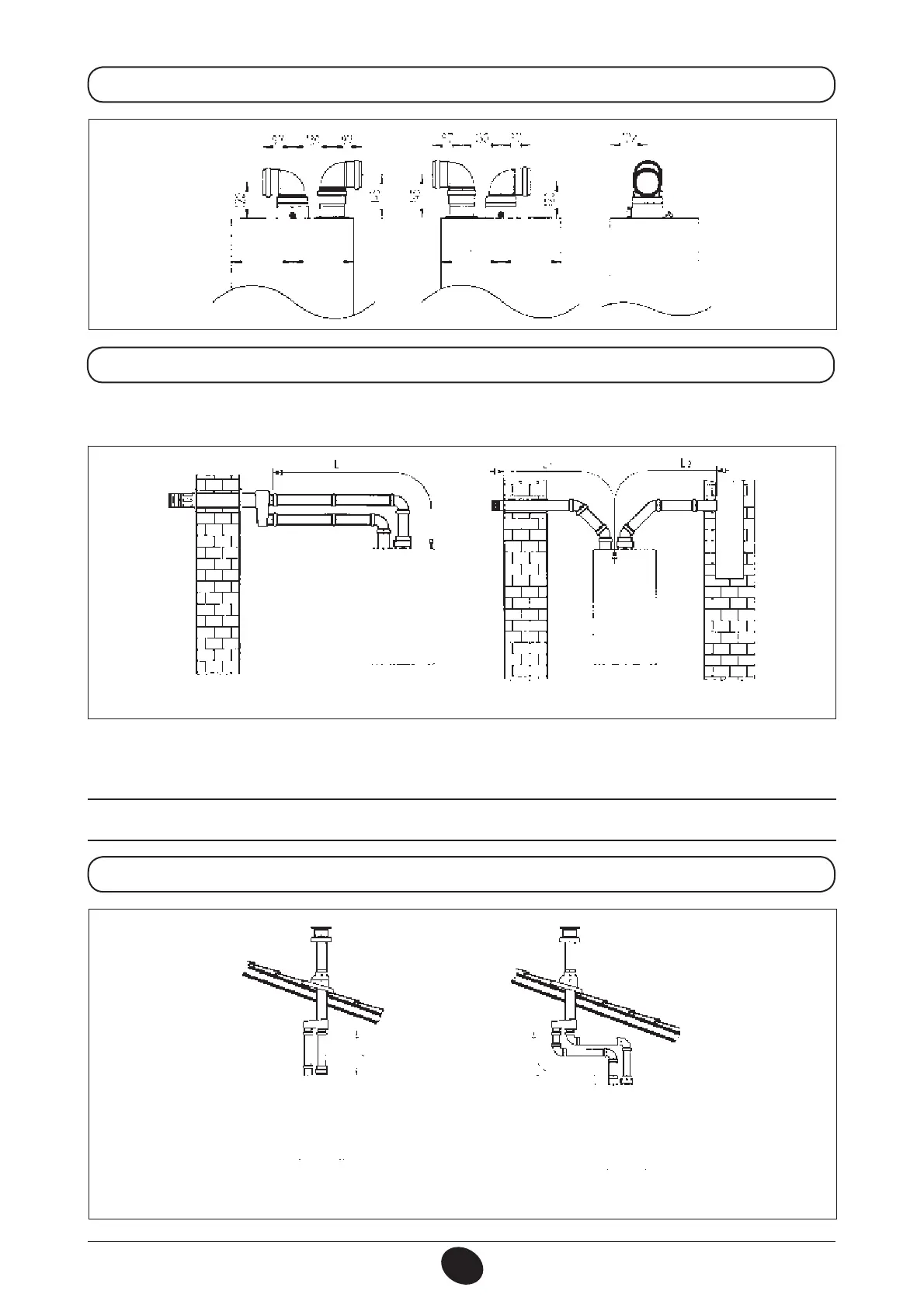

16.5 EXEMPLE DE INSTALARE CU CONDUCTE DE EVACUARE ORIZONTALE SEPARATE
IMPORTANT -
Asiguraţi o pantă minimă în jos, spre exterior, de 1 cm pentru ecare metru de lungime al conductei. Dacă montaţi
un kit de colectare a condensului, conducta de drenare trebuie să e înclinată spre centrală.
NB: Pentru tipul C52, conductele de admisie a aerului comburant şi de evacuare a produselor de ardere nu trebuie poziţionate pe pereţi
opuşi ai clădirii.
Lungimea maximă a conductei de admisie trebuie să e de 10 metri, pentru conducta de evacuare de tip C52
Dacă lungimea conductei de evacuare e mai mare de 6 m, kit-ul de colectare a condensului (livrat ca accesoriu) trebuie să e montat
lângă centrală.
16.4 DIMENSIUNI TOTALE CONDUCTĂ DE EVACUARE DUBLĂ
0503_0911/CG1644
L max = 15m L max = 14 m
16.6 EXEMPLE DE INSTALARE CU CONDUCTE DE EVACUARE VERTICALE SEPARATE
0503_2201/CG1643
L max = 10 m
(L1 + L2) max = 30 m
CG_2124 / 0905_2305
