INSTRUCŢIUNI DESTINATE INSTALATORULUI
IMPORTANT: Dacă instalaţi o singură conductă de evacuare, asiguraţi-vă că e izolată corespunzător (de ex. cu vată de sticlă) în
punctele în care aceasta traversează pereţii clădirii.
Pentru instrucţiuni mai detaliate privind montarea accesoriilor, consultaţi datele tehnice care însoţesc accesoriile respective.
17. CONECTAREA LA REŢEAUA ELECTRICĂ
18. CONECTAREA TERMOSTATULUI AMBIENTAL
t "DDFEFʴJMBEFCPSOFEFBMJNFOUBSFĕHVSBDPOGPSNEFTDSJFSJJEFMBDBQJUPMVMQSFDFEFOU
t ÔOEFQʅSUBʴJQVOUFBEFDVSFOUFYJTUFOUʅQFCPSOFMFʰJ
t JOUSPEVDFʴJDBCMVMDVEPVʅĕSFQSJOPSJĕDJVMTQFDJBMʰJDPOFDUBʴJMMBBDFTUFEPVʅCPSOF

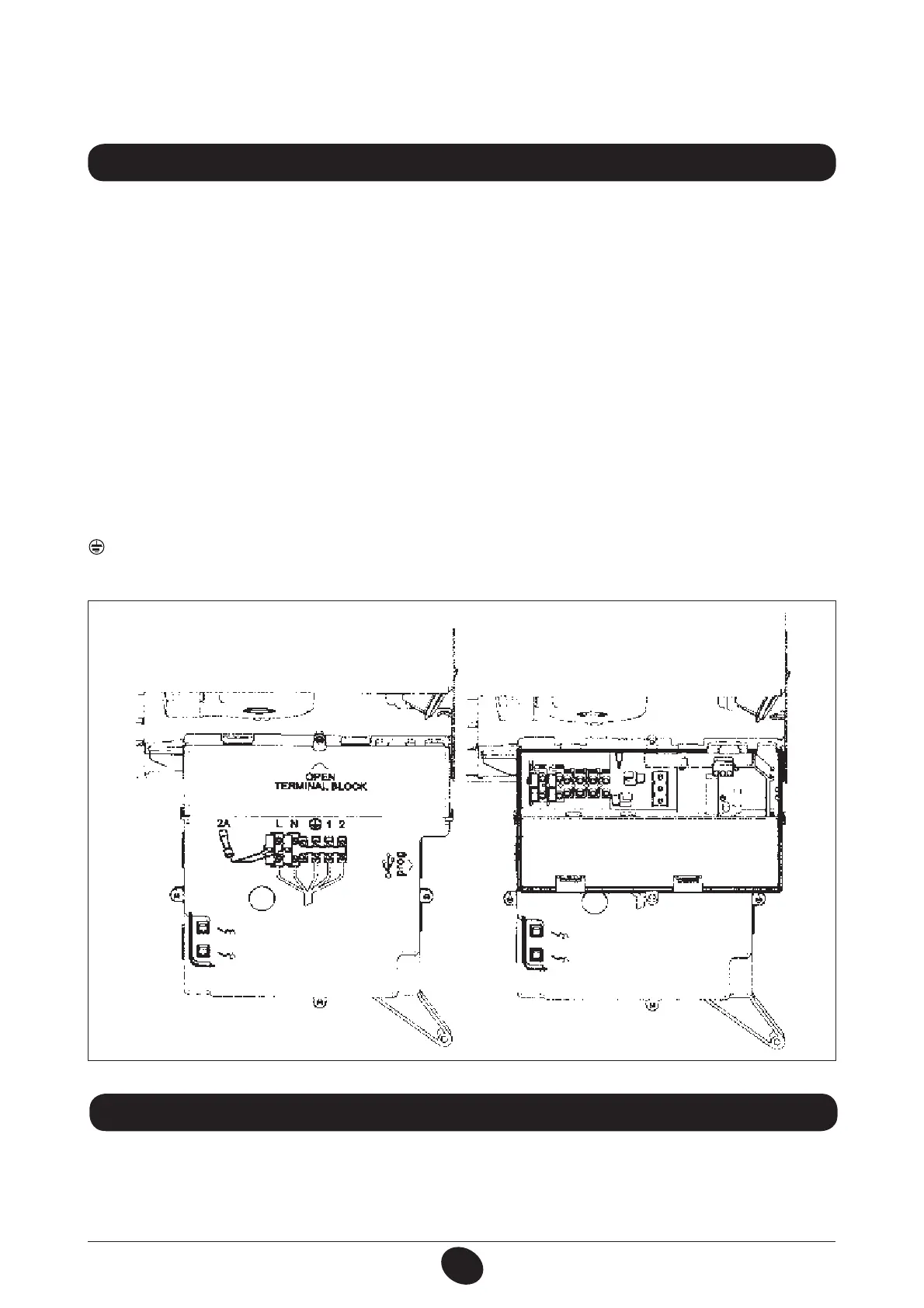

Figura 9
0712_1208 / CG_2008
Siguranţa electrică a aparatului este asigurată numai când acesta este racordat corect la o instalaţie de împământare ecientă, racordarea
ind efectuată conform normelor de siguranţă în vigoare privitoare la instalaţii.
Centrala trebuie conectată electric la o reţea de alimentare 230 V monofazică + împământare cu ajutorul cablului trilar din dotare,
respectându-se polaritatea LINIE-NEUTRU.
Conectarea trebuie efectuată prin intermediul unui întrerupător bipolar cu o deschidere a contactelor de cel puţin 3 mm.
În cazul înlocuirii cablului de alimentare, a se utiliza un cablu de tip “HAR H05 VV-F” 3x0,75 mm2 cu diametru maxim de 8 mm.
... Accesul la panoul de borne de alimentare
t ·OUSFSVQFʴJUFOTJVOFBÔODFOUSBMʅDVBKVUPSVMÔOUSFSVQʅUPSVMVJCJQPMBS
t EFTGBDFʴJDFMFEPVʅʰVSVCVSJEFĕYBSFBQBOPVMVJEFDPNBOEʅMBDFOUSBMʅ
t SPUJʴJQBOPVMEFDPNBOEʅ
t ÔOEFQʅSUBʴJDBQBDVMQFOUSVBBWFBBDDFTMB[POBDPOFYJVOJMPSFMFDUSJDFĕHVSB
Fuzibilul de tip rapid de 2 A este încorporat în panoul de borne de alimentare (pentru control sau substituire, extrageţi suportul fuzibi-
lului, de culoare neagră).
IMPORTANT: respectaţi polaritatea în alimentare L (LINIE) - N (NEUTRU).
(L) = Linie (maro)
(N) = Neutru (albastru)
= Împământare (galben-verde)
(1) (2) = Contact pentru termostat ambiental
