INSTRUCCIONES DEL INSTALADOR

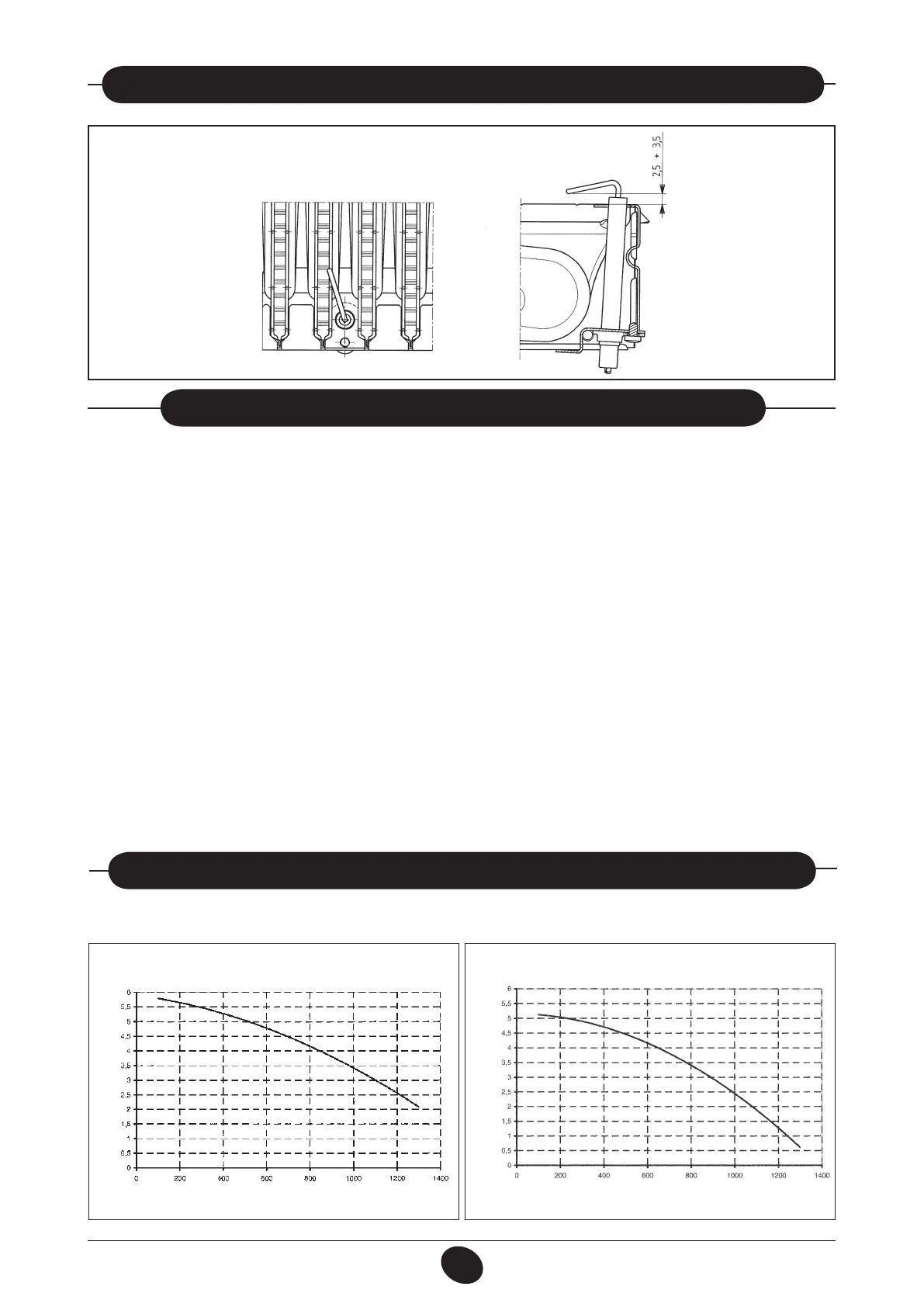

22. COLOCACIÓN DEL ELECTRODO DE DETECCIÓN DE LLAMA Y ENCENDIDO
Figura 15
9912070100
La caldera dispone de dos puntos de conexión especícamente diseñados para que los técnicos puedan medir la ecacia
de la combustión después de realizar la instalación y asegurarse de que los productos de combustión no representan un
riesgo para la salud.
Un punto de conexión se conecta al circuito de descarga del gas de escape y permite controlar la calidad de los productos
de combustión, así como la ecacia de la combustión.
El otro punto se conecta al circuito de entrada del aire de combustión, lo que permite comprobar el reciclado de los
productos de combustión en caso de que se utilicen tuberías coaxiales.
Los siguientes parámetros pueden medirse en el punto de conexión del circuito del gas de escape:
• Temperaturadelosproductosdecombustión
• Concentracióndeoxígeno(O
2
) o dióxido de carbono (CO
2
)
• Concentracióndemonóxidodecarbono(CO)
La temperatura del aire de combustión debe medirse en el punto de conexión del circuito de entrada de aire, insertando
la sonda de medición hasta una profundidad de 3 cm aproximadamente.
En los modelos de caldera con tiro natural, hay que practicar un oricio en el tubo de descarga del gas de escape a una
distancia de la caldera equivalente al doble del diámetro interior de la propia tubería.
Es posible medir los siguientes parámetros a través de este oricio:
• Temperaturadelosproductosdecombustión
• Concentracióndeoxígeno(O
2
) o dióxido de carbono (CO
2
)
• Concentracióndemonóxidodecarbono(CO)
La temperatura del aire de combustión debe medirse cerca del punto donde el aire se introduce en la caldera.
El oricio, que ha de realizarlo la persona encargada del funcionamiento del sistema durante la puesta en servicio, debe
estar sellado de forma que se garantice la estanquidad al aire de la tubería de descarga de los productos de combustión
durante el funcionamiento normal.
23. COMPROBACIÓN DE LOS PARÁMETROS DE COMBUSTIÓN
Se trata de la instalación de una bomba estática de elevación total en cualquier tipo de sistema de calefacción de tubería sen-
cilla o doble. La válvula de salida de aire incorporada en la bomba permite el purgado rápido del sistema de calefacción.
Gráfico 1
24. NIVELES DE RENDIMIENTO DE SALIDA/ELEVACIÓN DE LA BOMBA
CAUDAL DEL AGUA l/h
mH
2
O
0604_2302
Gráfico 2
CAUDAL DEL AGUA l/h
mH
2
O
310 Fi
0604_2303
250 Fi
