POKYNY PRO INSTALATÉRY

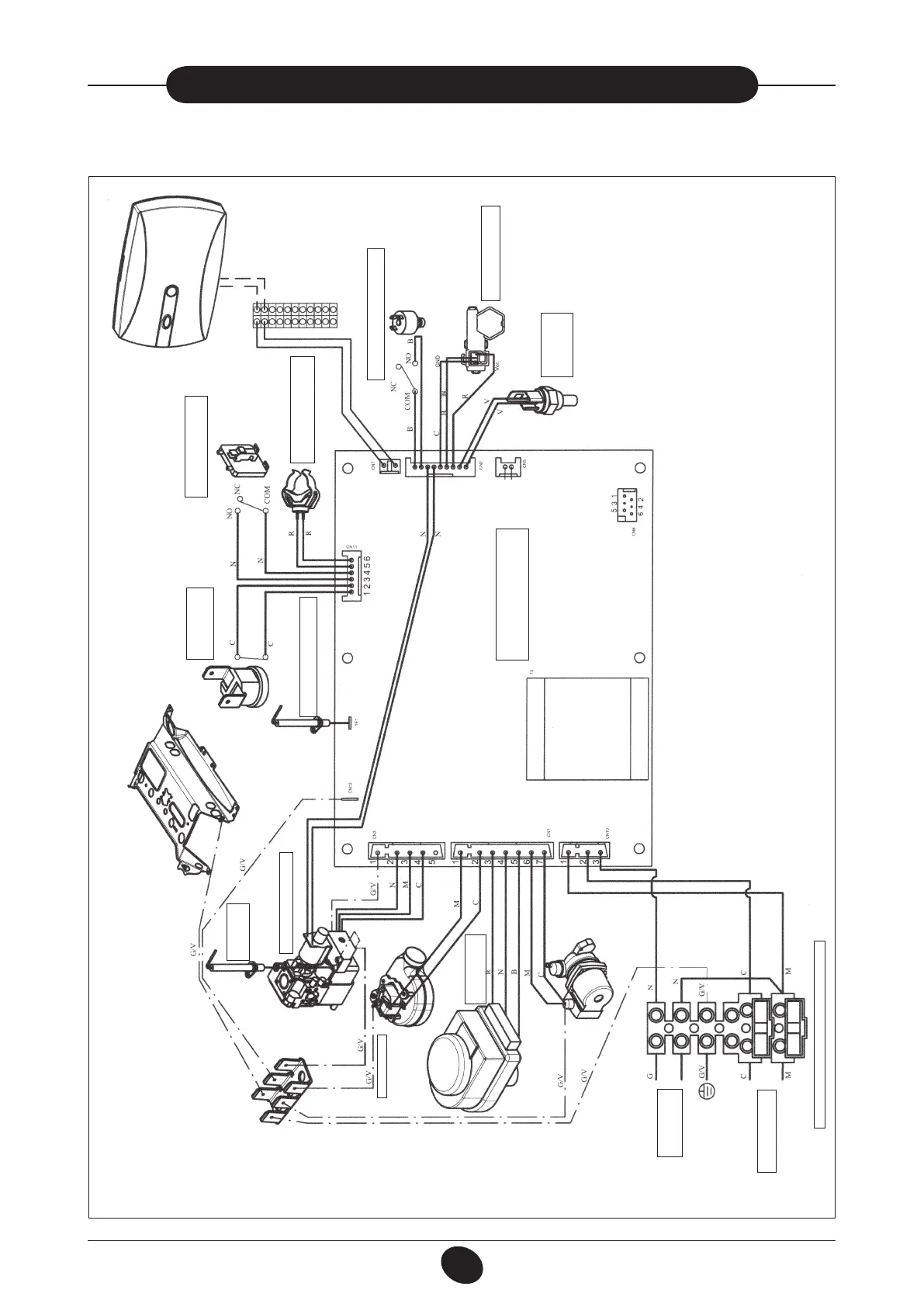

32. SCHÉMA PŘIPOJENÍ KONEKTORŮ

C= světle modrá M= hnědá N= černá R= červená G/V= žluto/zelená B= bílá V= zelená
0711_2806 / CG_1980
VENTILÁTOR
NAPÁJECÍ SÍŤ
BEZPEČNOSTNÍ
TERMOSTAT
ZAPALOVACÍ
ELEKTRODA
TROJCESTNÝ
VENTIL
SONDA NTC TOPENÍ
MANOSTAT
TERMOSTAT
KONTROLNÍ ELEKTRODA
TLAKOVÝ SPÍNAČ
ČIDLO
PŘEDNOSTI TUV
ČERPADLO
SONDA
NTC TUV
NAPÁJECÍ SVORKOVNICE
PLYNOVÁ ARMATURA
- - - - - - - - - -
PŘIPOJENÍ VNĚJŠÍ SONDY
(KAPITOLA 25
