UTASÍTÁSOK A SZERELŐ RÉSZÉRE
26.

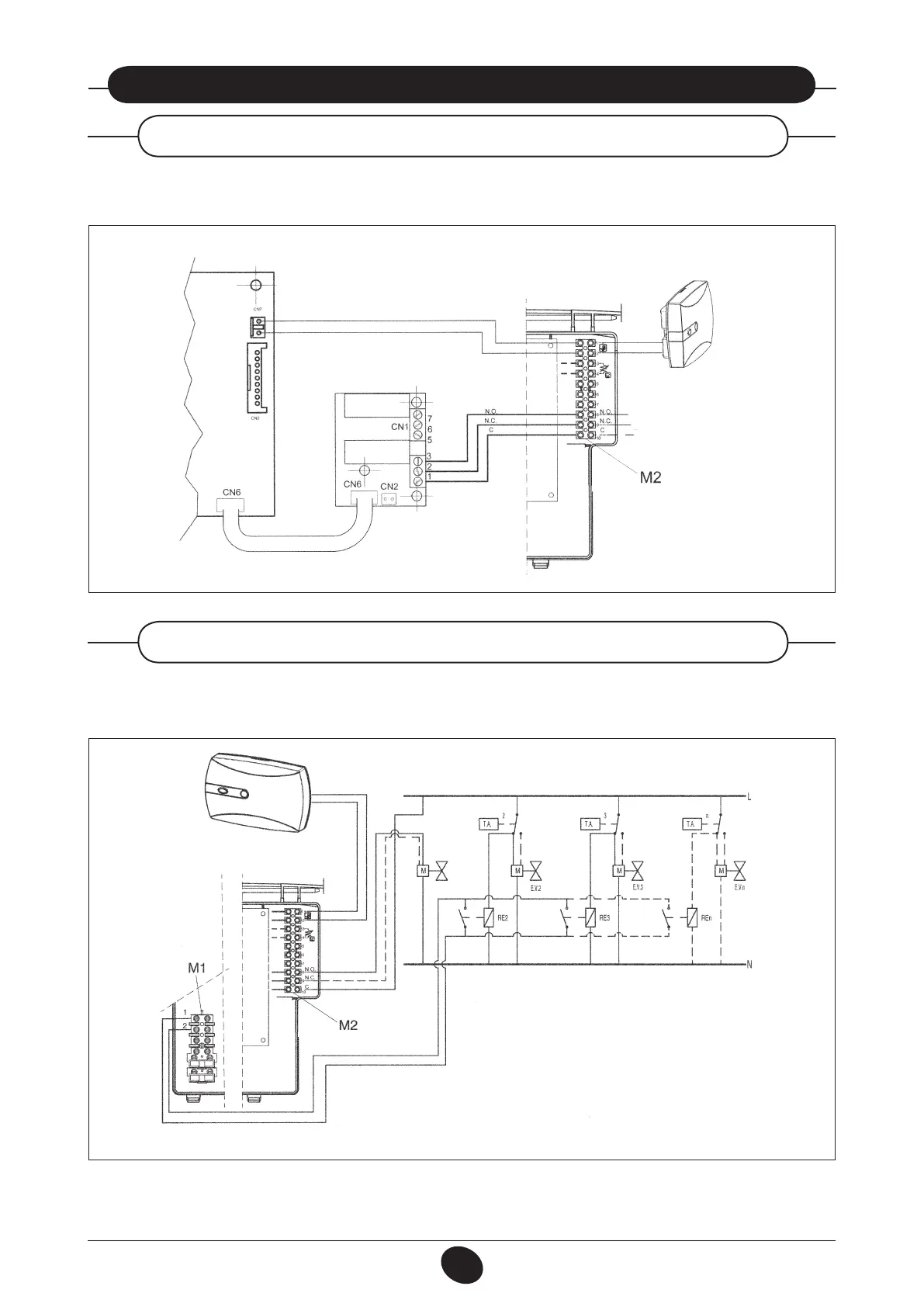

Kösse párhuzamosan azt a kapcsolót, ami azokat a zónákat vezérli, amelyeket nem vezérel a távvezérlő, az M1 kapocsléc “TA” 1-2 kapc-
saihoz, amint az alábbi ábrán látható. A távvezérlő által vezérelt zóna táplálását a zóna 1 mágnesszelep látja el.
A távvezérlő automatikusan vezérli a szobai hőmérsékletet a saját zónájában.
FONTOS: Többzónás rendszernél ellenőrizze, hogy a paraméter F04 = 2 legyen (a 20. fejezetben leírtak szerint).
18.1 ábra
18. ábra
26.2
ACN1csatlakozó 1-2-3 kapcsait (közös-általában zárt-általában nyitott) kösse a kazán M2 kapocsléce 10-9-8 kapcsaira (18 ábra).
RELÉ KÁRTYA TARTOZÉK
KAZÁN KÁRTYA
N Zóna
(SZOBAI
Zóna 3
(SZOBAI
Zóna 2
(SZOBAI
Zóna 1
Mágnesszelep
Zóna 1
Zóna 1
TÁV
VEZÉRLŐ
0711_2804 / CG_1840
RELÉ 2
RELÉ 1
0711_2805 / CG_1825
