138
926.427.1 RU
РУКОВОДСТВО ДЛЯ ТЕХНИЧЕСКОГО ПЕРСОНАЛА

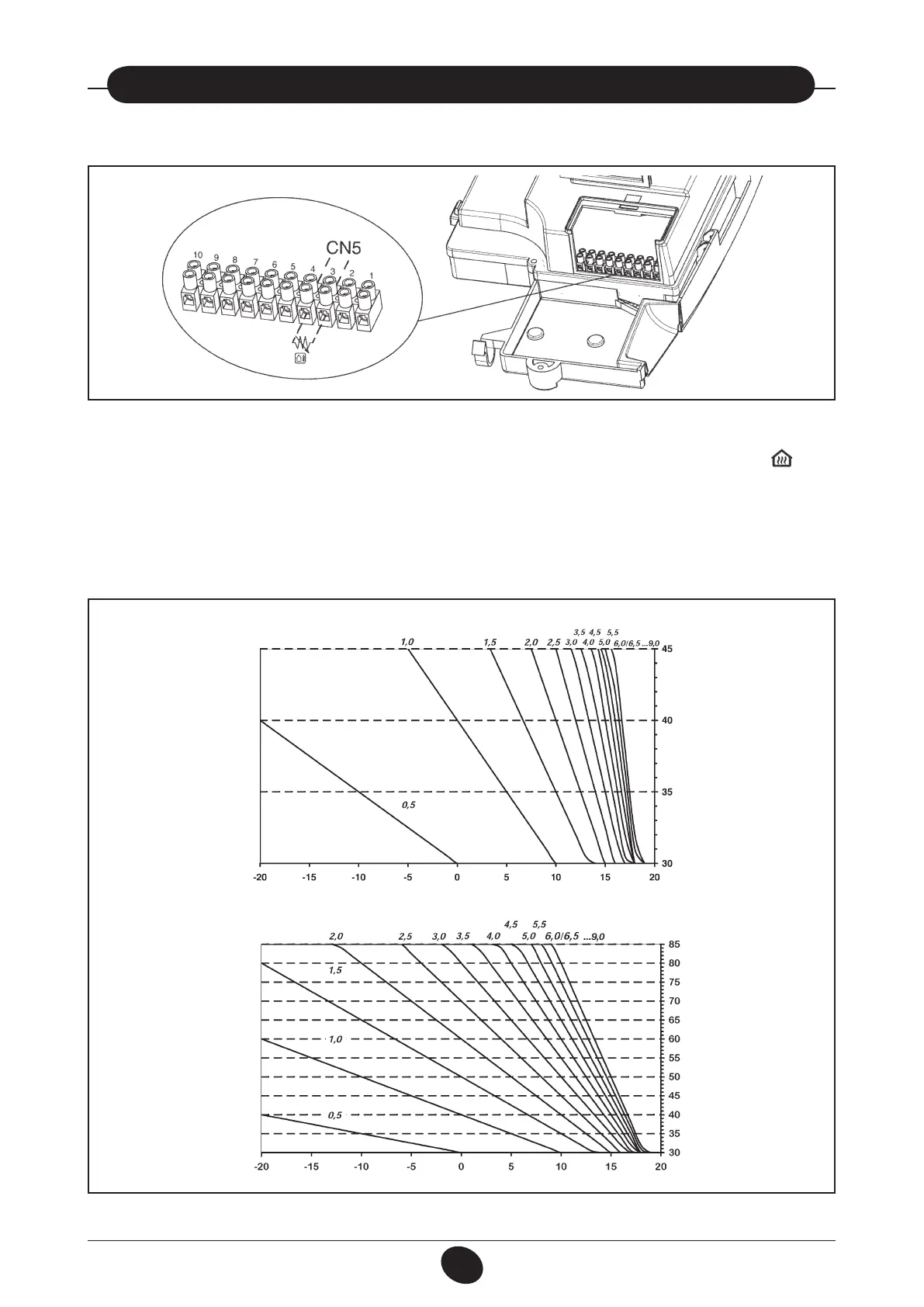

В котле предусмотрена возможность присоединения датчика наружной температуры (поставляется отдельно). Подсоедините
провод (поставляется отдельно) к коннектору CN 5 электронной платы котла и клеммам 3-4 клеммной колодки М2 (рис.16).
Рис 16
0710_2302 / CG_1977
КЛЕММНАЯ КОЛОДКА М2
При подсоединенном датчике уличной температуры регулирование температуры на подаче в систему отопления можно
осуществлять двумя разными способами.
В случае, когда климатический регулятор установлен на котле (параграф 17.1), регулирование температуры на подаче в систему
отопления зависит от кривой K REG (график 3), которую устанавливают в ручном режиме с помощью кнопок +/- .
В случае, когда климатический регулятор установлен на стене (параграф 17.2), регулирование температуры на подаче в
систему отопления осуществляется автоматически. Электронное управление котла устанавливает в автоматическом режиме
климатическую кривую в зависимости от уличной температуры и заданной температуры в помещении (см. параграф 19.1).
Внимание: Значение температуры на подаче ТМ зависит от значения параметра F16 (параграф 20). Таким образом, максимальная
установленная температура может быть 85 или 45 °C.
Кривые K REG
График 3
Tm = температура воды на подаче в систему отопления
Te = температура наружного воздуха
Tm MAX = 45°C
Tm MAX = 85°C
T.e (°C)
T.m (°C)
T.e (°C)
T.m (°C)
0710_2303
0710_2304
