166
926.427.1 - HU
UTASÍTÁSOK A SZERELŐ RÉSZÉRE
16. A HÁLÓZATI ÁRAMELLÁTÁS CSATLAKOZTATÁSA
A készülék elektromos biztonsága csak az alkalmazható törvényeknek és rendelkezéseknek megfelelően elkészített helyes földelés esetén
biztosítható.
Csatlakoztassa a kazánt 230 V-os egyfázis + föld rendszerű hálózathoz a vele együtt szállított háromérintkezős csatlakozójú kábellel, és ellenőrizze
a polaritások bekötésének helyességét.
Használjon kétpólusú kapcsolót legalább 3 mm-es érintkező eltávolításával mindkét pólusban.
A hálózati csatlakozókábel kicserélése esetén szereljen fel maximum 8 mm átmérőjű HAR H05 VV-F’ 3x0.75mm
2
-es kábelt.

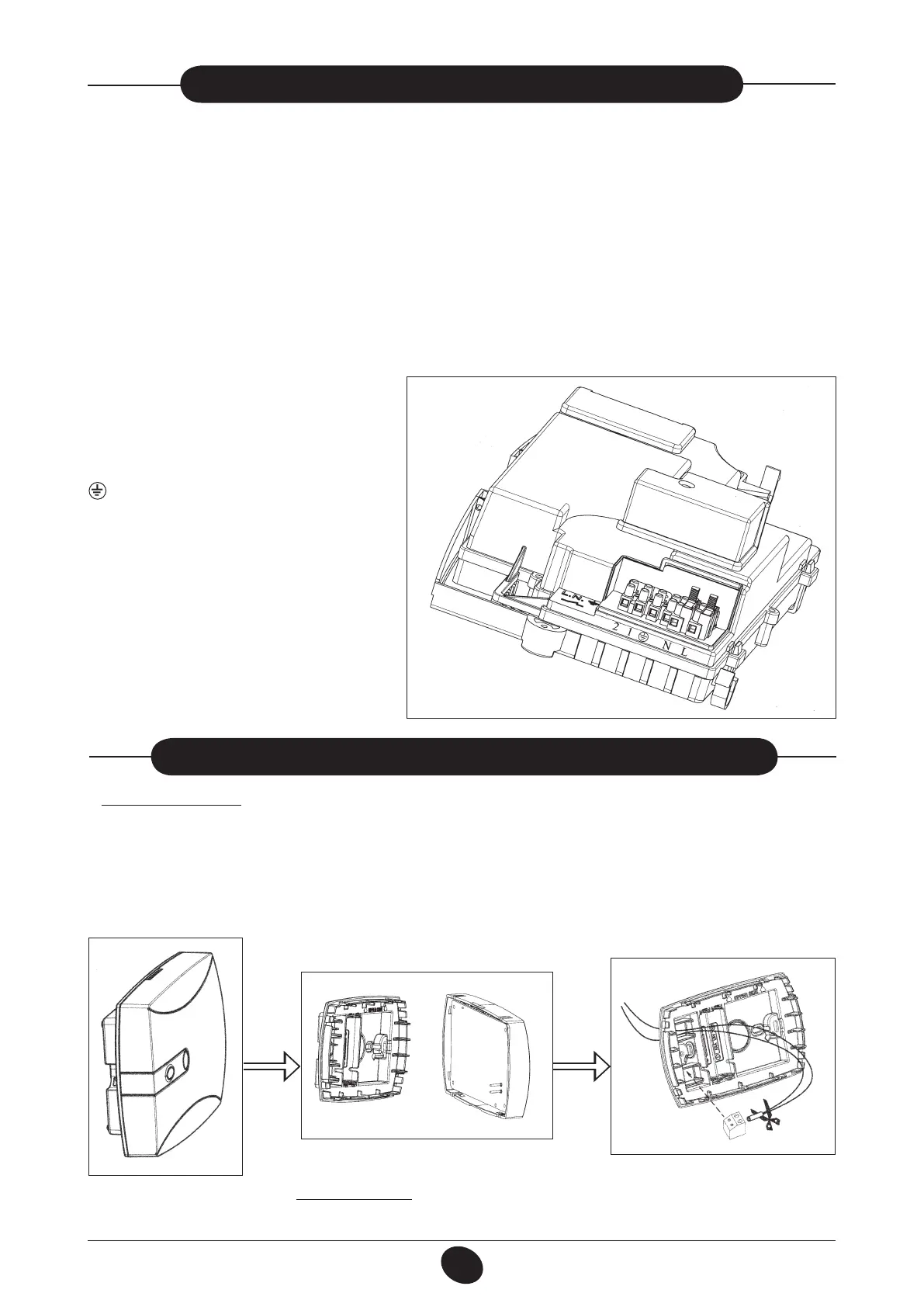

Hozzáférés a hálózati csatlakozó kapocslécéhez
A hálózati csatlakozó kapocslécén egy 2A-es gyorsműködésű biztosíték található (a biztosíték ellenőrzéséhez vagy cseréjéhez húzza ki a fekete
biztosítéktartót).
10. ábra
FONTOS: Ellenőrizze a polaritások csatlakoztatásának
helyességét L (fázis) N (nullavezeték)
(L) = Fázis (barna)
(N) = Nullavezeték (kék)
= Föld (sárga/zöld)
(1) (2) = Szobai hőfokszabályozó
FIGYELMEZTETÉS: Amennyiben a berendezés közvet-
lenül padlóberendezésre van kötve, a felszerelést végző
szakembernek gondoskodnia kell egy védő termosztátról
a padlóberendezés túlhevülés elleni védelméhez.
17. AZ RFIU01 ALAPEGYSÉG FELSZERELÉSE
0706_1901
0606_0504
0609_1401
A. ábra
B. ábra
C. ábra
A LUNA3 COMFORT AIR kazánt egy távvezérlő / rádiófrekvenciás klímaszabályozó (zsinór nélküli) vezérli. A rendszer két különálló
egységből áll:
• az RFRC01 elnevezésű klímaszabályozó a kazán azon vezérlő egysége, mellyel a paraméterek, hőmérséklet, működési állapotok és
az információk, valamint rendellenességek kijelzése állítható be.
• az RFIU01 elnevezésű alap a kazán klímaszabályozója és elektronikus kártyája közötti interfész egység.
• Csatlakoztassa a kazán M2 kapocslécéből származó kábeleket (12. ábra) a C. ábrán feltüntetetteknek megfelelően.
FIGYELMEZTETÉS: az alapegység KIS FESZÜLTSÉGŰ. Tilos a 230 V-os elektromos hálózatra csatlakoztatni. Az elektromos csa-
tlakoztatáshoz lásd a 26. és 31. fejezetet.
CG_1770 / 0904_0707
