251
926.427.1 - RO
INSTRUCŢIUNI PENTRU INSTALATOR

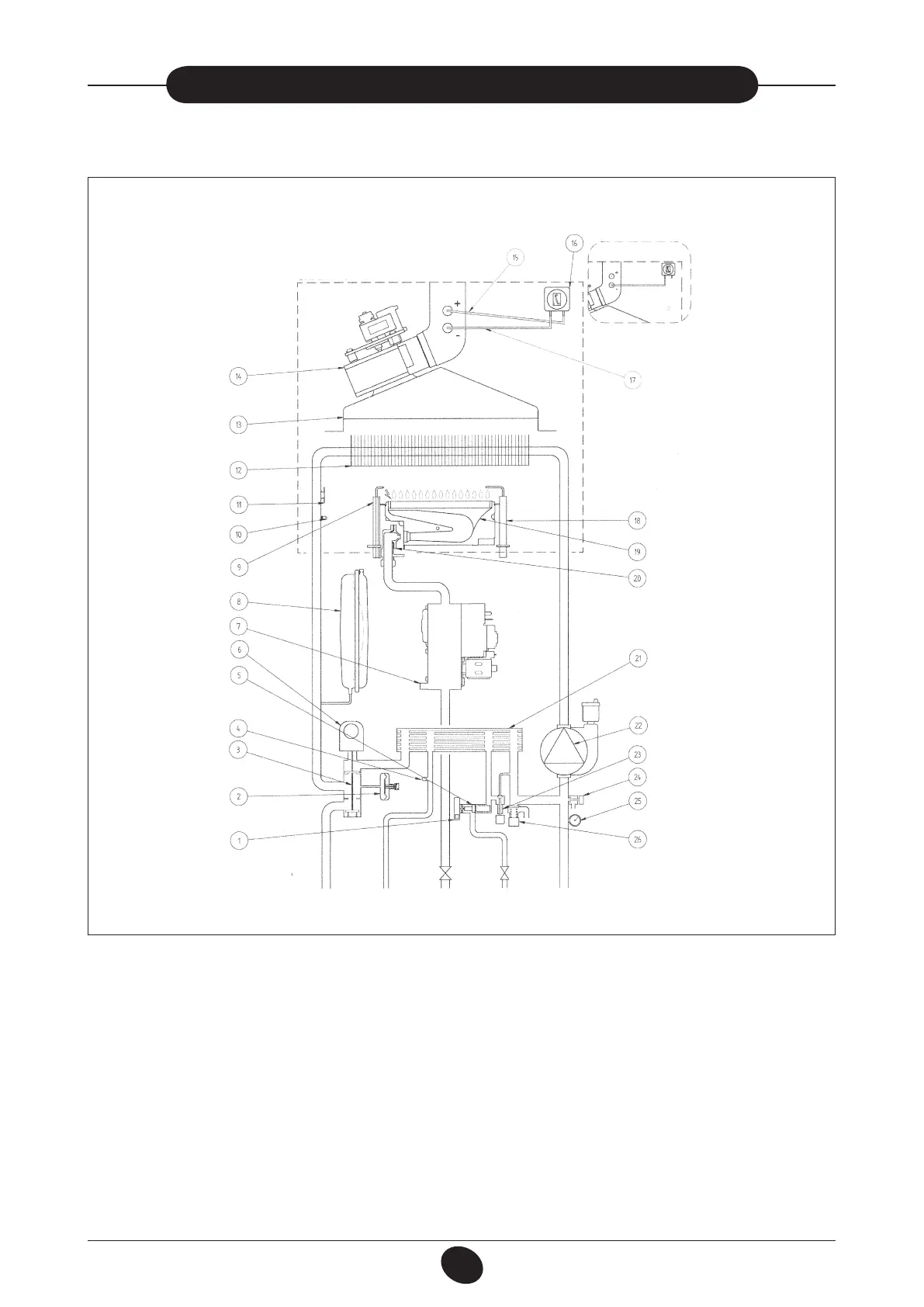

31. SCHEMA CENTRALEI
Figura 20
Legendă:
1 Senzor prioritate A.C.M.
2 Buton (switch) de presiune apă
3 Vană cu trei căi
4 Senzor NTC A.C.M.
5 Senzor debit cu filtru şi limitator pentru debitul de apă
6 Motor vană cu trei căi
7 Supapă de gaz
8 Vas de expansiune
9 Electrod de aprindere
10 Senzor NTC încălzire centrală
11 Termostat de siguranţă pentru supraîncălzire
12 Schimbător de căldură gaze arse-apă
13 Hotă gaze arse
14 Ventilator
15 Punct presiune pozitivă
(pentru modelul 310 Fi priza pozitivă trebuie să fie închisă)
16 Buton (switch) de presiune aer
17 Punct de presiune negativă
18 Electrod detector de flacără
19 Arzător
20 Duzele arzătorului
21 Schimbător de căldură în plăci A.C.M. (by-pass automat)
22 Pompă de circulaţie şi separator de aer
23 Robinet pentru umplerea instalaţiei
24 Punct de golire a centralei
25 Manometru
26 Valvă de reducere a presiunii
tur ieşire gaz intrare retur
încălzire încălzire
0901_0804 / CG_1737
310 Fi
